Железобетонные канализационные колодцы и их виды



Канализационные колодцы – важный элемент системы водоотведения. Их видимая часть – люки – встречается на улицах и на частной территории. Через колодцы осуществляется сток отходов в канализационную систему или обслуживание канализационной системы. Функции колодца зависят от его вида и предназначения.

Железобетонные канализационные колодцы и их виды

За состоянием колодцев и всей канализационной системы необходимо регулярно следить. Для этого устанавливаются специальные смотровые колодцы, дополненные лестницей.

Виды колодцев

Канализационные колодцы делятся на виды по разным параметрам. На основе среды, которую они транспортируют, они делятся на следующие виды:

  • Бытовые. Через них отходят воды, смешанные с отходами. Разделяются хозяйственные и фекальные отходы.
  • Промышленные. Транспортируемая среда здесь – воды, чей механический и химический состав изменился под воздействием производственных отходов.
  • Атмосферные. В канализационную систему через такие колодцы проходят дождевые, талые и паводковые воды.

Отдельного упоминания заслуживают смотровые колодцы. Они устанавливаются на важные участки канализационной сети.

По материалу изготовления изделия делятся на такие виды:

  • Кирпичные. Раньше это был основной материал, из него изготавливали большинство колодцев. Сейчас его используют реже.
  • Железобетонные канализационные колодцы устанавливаются повсеместно.
  • Пластиковые. Готовые колодезные конструкции из пластика отличаются малым весом и лёгкостью монтажа.

Железобетонные канализационные колодцы и их виды

Канализационные колодцы, применяемые в частных домах, делятся на следующие виды:

  • Накопительный. В него стекаются все нечистоты: из кухни, туалета, ванной комнаты. Его размер зависит от объёма потребляемой воды и количества человек, проживающих в доме. Он размещается в низко расположенной части для обеспечения нужного угла наклона. Стоки перемещаются самопроизвольно. Его конструкция основана на оштукатуренных железобетонных кольцах или готовой пластиковой ёмкости.
  • Фильтрующий. В него устремляются стоки, а затем переходят через фильтрационную систему в грунт. В основании конструкции расположен многослойный фильтр из гравия и песка. Получается система без дна в традиционном понимании.

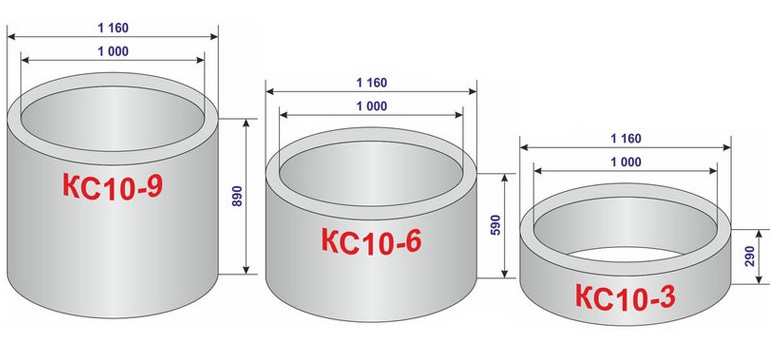

Размеры канализационных ЖБИ колодцев

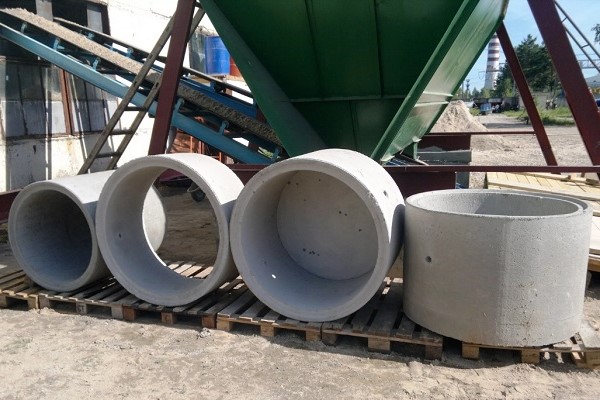

Производители выпускают различные типы колец. Каждая разновидность изделия имеет собственные параметры и определенное назначение. Наиболее популярные размеры представлены ниже.

Железобетонные канализационные колодцы и их виды

Устройство канализационных колодцев

Канализационная система на частной территории может включать в себя следующие виды колодцев:

  • Смотровой, необходимый для контроля состояния системы. Его устанавливают, если трубопровод длинный и требует регулярного обслуживания. С его помощью можно отслеживать неполадки и устранять их.
  • Поворотный, устанавливаемый в точках поворотов трубопровода, чтобы предотвратить засоры. Он устанавливается, когда канализационная система идёт не по прямой линии.
  • Перепадной, который размещается в точках с перепадом труб. Он необходим, когда из-за особенностей природного рельефа невозможно добиться укладки канализационной системы с нужным углом наклона.
  • Фильтрационный и накопительный, о которых упоминалось выше.

Часто один колодец может выполнять несколько функций в канализационной системе. Например, поворотный может применяться как смотровой.

Железобетонные канализационные колодцы и их виды

Устройство канализационного колодца подразумевает такие основные части:

  • Днище. Оно не пропускает сточные воды в грунт и придаёт дополнительную жёсткость конструкции.
  • Шахта. Если она глубокая, её дополняет лестница.
  • Рабочая камера. В этом элементе накапливаются и перерабатываются стоки в процессе гниения и брожения.
  • Горловина. Верхняя часть колодца, закрытая люком. Через неё выполняется обслуживание системы: откачиваются стоки, засыпаются препараты, ускоряющие брожение.
  • Люк-крышка. Этот элемент находится на поверхности земли. Он не допускает распространение неприятных запахов по территории.

Нормативное регулирование

Качество и устройство железобетонных канализационных колодцев прописывают следующие нормативные документы:

  • СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения». Регламентируются габариты, эксплуатационные характеристики, правила размещения и прочие факторы.
  • ГОСТ 8020-2016 Конструкции бетонные и железобетонные для колодцев канализационных, водопроводных и газопроводных сетей.

Колодцы, изготавливаемые на частной территории своими руками или с помощью строительной бригады, должны соответствовать этим документам.

Железобетонные канализационные колодцы и их виды

Глубина канализационного колодца, устанавливаемого в загородном доме, рассчитывается по формуле, где надо умножить следующие параметры:

  • количество жильцов;
  • обычный расход воды на одного человека в сутки;
  • 3 (для септиков переливного принципа) или 15 (для накопительных колодцев).

Предельная глубина – 3 метра. Ниже рыть колодец не рекомендуется, иначе его чистка будет проходить затруднительно. Если устанавливается фильтрационный колодец, его дренажный слой нужно расположить на высоте 1 м от уровня грунтовых вод.

Заключение

Круглые сборные железобетонные канализационные колодцы встречаются повсеместно. Они обеспечивают сток жидких отходов, поддерживая привычный уровень комфорта. Канализационная система требует регулярного осмотра и обслуживания для выявления и устранения неполадок.
