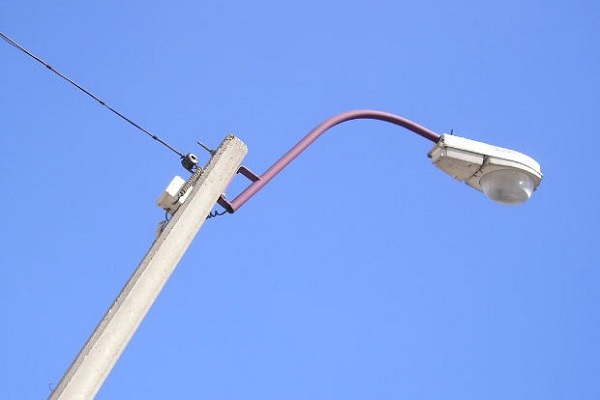

Железобетонные столбы для наружного освещения



Железобетонные опоры наружного освещения позволяют организовать эффективное освещение автомагистралей, улиц, площадок различного назначения, в том числе промышленного и складского. Данный вид ЖБ опор также применяется для монтажа воздушных линий электропередачи.

железобетонные опоры уличного освещения

Достоинства железобетонных опор уличного освещения

ЖБ стойки для установки светильников имеют ряд преимуществ перед альтернативой в виде деревянных и металлических опор. В список достоинств входит:

  • устойчивость к коррозии, биологическому разрушению, воздействию агрессивных сред;
  • повышенная огнестойкость;
  • сейсмостойкость;
  • способность выдерживать высокие нагрузки;
  • технологичность изготовления – изделия просты в производстве, имеют стандартные типоразмеры и выпускаются серийно;
  • долговечность – срок службы изделия при условии соблюдения технологии изготовления, правил транспортировки и монтажа, составляет не менее 50 лет;
  • ремонтопригодность – повреждения, возникшие в процессе эксплуатации (трещины, выкрошившиеся участки бетона), легко заделываются ремонтным составом;
  • низкие эксплуатационные расходы – ЖБ опоры положено осматривать раз в несколько лет для выявления и устранения дефектов поверхности;
  • невысокая стоимость.

Недостатки ЖБ опор

Стойки из железобетона не лишены и недостатков, к которым можно отнести:

  • большой вес – изделие весит не менее 700 килограммов, что усложняет погрузочно-разгрузочные работы, транспортировку и монтаж опор;
  • сложность демонтажа – требуется задействовать спецтехнику;
  • дорогостоящую утилизацию отслуживших свой срок конструкций;
  • невысокую сопротивляемость ударным нагрузкам – бетон растрескивается и крошится при случайных ударах стойки о бетон или металл в ходе транспортировки, опора может быть повреждена автотранспортом или снегоуборочной техникой;
  • невыразительный внешний вид – изделия из бетона не отличаются эстетичностью, на шероховатой поверхности со временем оседают загрязнения.

ЖБ стойки для монтажа наружного освещения стали эффективной заменой недолговечных деревянных столбов. Но сегодня железобетонные изделия постепенно уступают место более практичным и эстетичным металлическим опорам, а также стойкам для уличных светильников, выполненным из композитных материалов.

Виды ЖБ опор освещения

Характеристики железобетонных опор освещения зависят от варианта исполнения изделий.

Стойки для светильников различаются:

  • по способу изготовления (вибрированные и центрифугированные);
  • продольная форма (конические, цилиндрические, призматические, пирамидальные);
  • форма поперечного сечения (круглые, прямоугольные, граненые);
  • наличие внутренней полости (сплошные и с полостью);
  • разные формы армирования (с обычным армированием, предварительно напряженные).

От способа армирования и типа арматуры во многом зависит такой параметр опоры, как расчетный изгибающий момент – он определяет несущую способность. Марка бетона влияет на проницаемость (нормальная/пониженная/особо низкая). Учитывая эти характеристики, подбираются изделия для эксплуатации в условиях повышенных ветровых нагрузок, воздействия агрессивных сред и т.д.

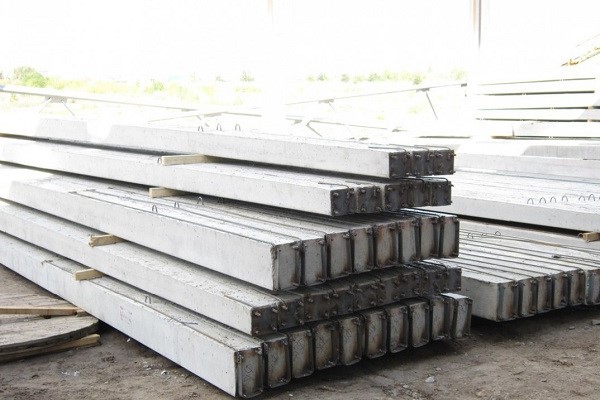

Железобетонные столбы для наружного освещения

Опоры со сплошным стволом используются для подвески ВЛ и могут задействоваться в тех случаях, когда электропитание светильников осуществляется с помощью воздушных линий. Стойки с внутренней полостью позволяют подвести к приборам уличного освещения электрический кабель, проложенный под землей либо по воздуху. Опоры для светильников с кабельной подводкой снабжены люком для монтажа и обслуживания электрокоммутирующего оборудования, а стойки для воздушной подводки люка не имеют.

Размеры и вес изделий

Изготовление ЖБ стоек наружного освещения большинством производителей до сих пор ведется в рамках ГОСТ 23613-79, ГОСТ 26071-84 «Стойки железобетонные вибрированные для опор высоковольтных линий электропередачи», ГОСТ 22687.1-85 «Стойки конические железобетонные центрифугированные для опор высоковольтной линии электропередачи», несмотря на отмену этих стандартов.

Также используются разработанные в СССР типовые проекты, к примеру, Серия 3.407.1-143 «Железобетонные опоры ВЛ 10 кВ» или Серия 3.407.1-136 «Железобетонные опоры ВЛ 0,38 кВ».

Опоры СВ

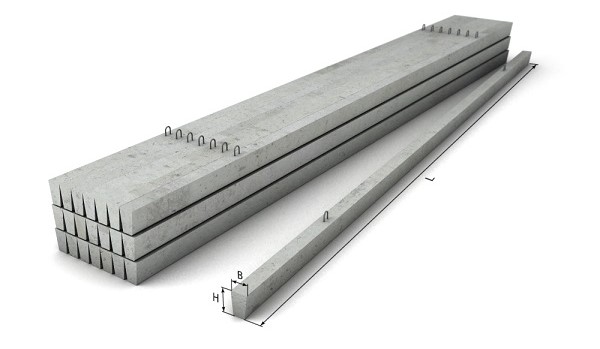

СВ (стойка вибрированная) – наиболее популярный вид ЖБ опор. Призматические изделия разработаны для прокладки ВЛ напряжением до 35 кВ, а шестигранные получили широкое распространение в качестве стоек для уличных светильников.

Железобетонные столбы для наружного освещения

Шестигранные железобетонные опоры освещения:

  • с воздушной подводкой – СВ-1.2-10;
  • с кабельной подводкой – СВ-0.8-10.
НаименованиеДлина, LВысота, hШирина, BМасса, кг
СВ-1,2-1010 0001703201100
СВ-0,8-1010 0001703201100

Опоры СВН

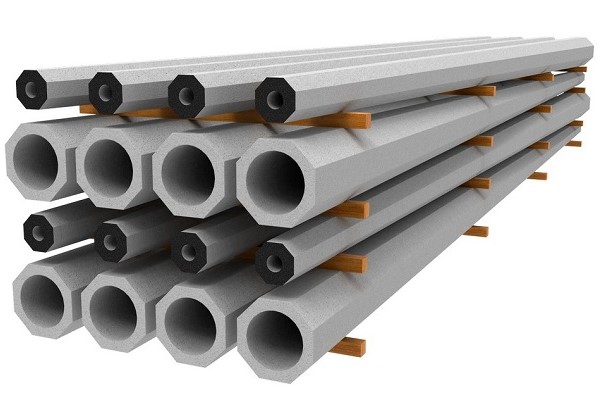

Стойки СВН также относятся к граненым железобетонным опорам наружного освещения – ее сечение представляет собой полый внутри восьмигранник.

Железобетонные столбы для наружного освещения

Восьмигранные стойки:

  • с воздушной подводкой – СВН 9-1, 1-2;
  • с кабельной подводкой – СВН 9-1, 1-2у
НаименованиеДлина, LВысота, hШирина, BМасса, кг
СВН 9-1, 1-29000160320810
СВН 9-1, 1-2у9000160320810

Опоры СКЦ

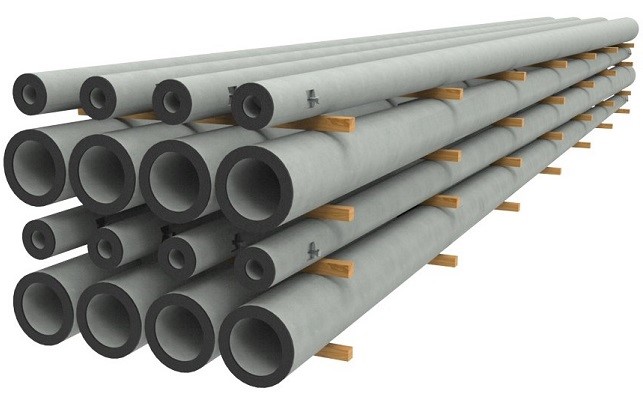

Стойки СКЦ – это круглые в сечении (конические) железобетонные опоры освещения, полые внутри, которые изготавливаются из тяжелого бетона методом центрифугирования.

Железобетонные столбы для наружного освещения

Опоры СКЦ с воздушной подводкой

НаименованиеДлина, LВысота, hШирина, BМасса, кг
СКЦ-9-2,5-19000170335700
СКЦ-10-2,5-110000170335820
СКЦ-11-2,5-111000170335940

Опоры СКЦ с кабельной подводкой

НаименованиеДлина, LВысота, hШирина, BМасса, кг
СКЦ-9-2,5-1К9000170335700
СКЦ-10-2,5-1К10000170335820
СКЦ-11-2,5-1К11000170335940

Заключение

При выборе ЖБ стоек для монтажа уличных светильников следует учитывать несущую способность, которая зависит от материалов и технологии изготовления изделий. Если опоры предназначены для эксплуатации в сложных условиях, необходимо обратить внимание на показатели морозостойкости и проницаемость бетона.

Рекомендуется покупать железобетонные опоры освещения у зарекомендовавших себя производителей – долговечность изделий может быть гарантирована только при строгом соблюдении технологии производства и использовании качественного сырья.
