Как сделать столбчатый фундамент своими руками



На первый взгляд может показаться, что возвести своими руками столбчатый фундамент для дома – задача практически непосильная. Однако данное утверждение не соответствует действительности.

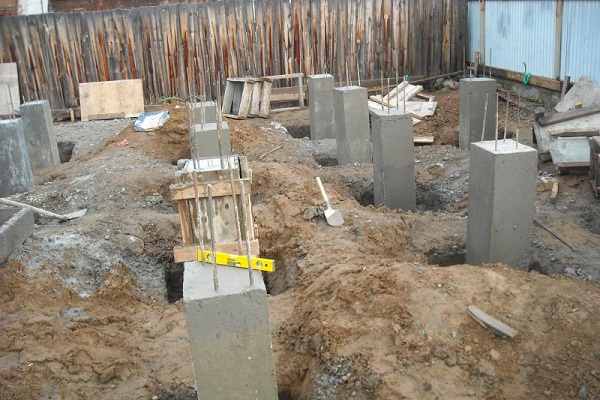

как построить столбчатый фундамент самому

Особенности столбчатого фундамента

Первоначально нужно разобраться с определением столбчатого фундамента. Если упрощенно – комплекс опор, несущих на себе вес возводимой конструкции. Стойки устанавливаются в местах максимальной нагрузки – это угловые точки здания, точки соединения стен и пролеты длиннее 2,5 метров.

Дистанция между стойками, равно как и форма столбов является расчетными величинами, зависящими от ряда факторов:

  • вид стоек;
  • материал изготовления;
  • конструкция здания;
  • планируемая масса сооружения;

Стандартно расстояние бывает 1,5 — 2,5 м, диаметр в разрезе для круглых опор от 20 до 25 см. Размер для прямоугольных от 25 на 25 до 40 на 40 см. Желательно чтобы наземная часть была не менее 50 см в высоту, длина подземной части зависит от глубины закладки.

Верхние точки опор должны находиться на одном уровне, что необходимо тщательно проверить после установки стоек и скорректировать, если нужно.

Недостатки и преимущества

Прежде чем возводить столбчатый фундамент своими руками для каркасного дома, необходимо понять, в каких случаях его использование подходит, а в каких не имеет смысла, а также его плюсы и минусы.

Недостатки:

  • невозможно обустроить подвал будущего дома;
  • нельзя использовать на плывучих и насыщенных водой грунтах

Достоинства:

  • быстрое высыхание и усадка;
  • незначительные затраты;
  • возведение в любой сезон;
  • отдельная установка каждой опоры;
  • простота установки;
  • доступная замена и ремонт.

Виды столбчатых фундаментов

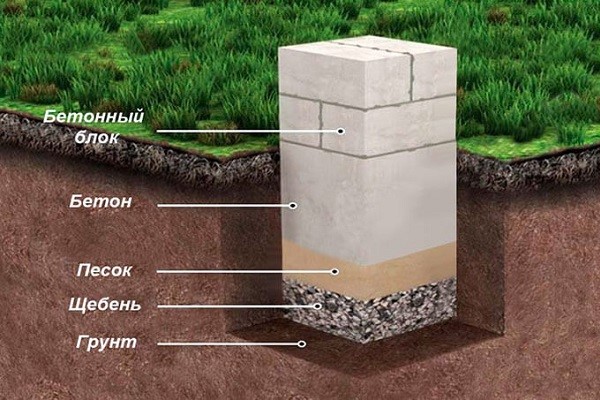

Существуют разные основания в зависимости от параметров, формы опор в разрезе, материалов и процессов производства столбов и глубины закладки основания. В разрезе стойки бывают круглыми, квадратными, прямоугольными. Изготовить опоры возможно в монолитном виде из бетона, или в сборном из кирпичей, блоков, бута.

Классификация по глубине закладки следующая:

  • для пучинистой почвы заглубленные столбы закладывают ниже точки промерзания;
  • для непучинистых и малопучинистых почв с песчано-гравийной воздушной насыпью используют малозаглубленные стойки с закладкой до 70% от точки промерзания почвы;
  • для незаглубленных для малопучинистых или непучинистых почв с использованием плотной песчаной подушки.

Устройство основания

Чтобы грамотно возвести столбчатый фундамент своими руками для каркасного дома, важно отчетливо понимать устройство и процесс его возведения.

Как сделать столбчатый фундамент своими руками

Работы с грунтом

  • Для начала работ необходима подготовка участка для возведения основания.
  • Полная уборка мусора и снятие дерна примерно на 15-20 см.
  • Выравнивание поверхности земли.
  • Разметка участка колышками по плану. Колышки устанавливаются по угловым точкам будущего фундамента, соединяются шнуром, после чего по периметру сверяется точность разметки.
  • Проводится разметка точек установки столбов.
  • Выкапывание углублений.

Устройство опор

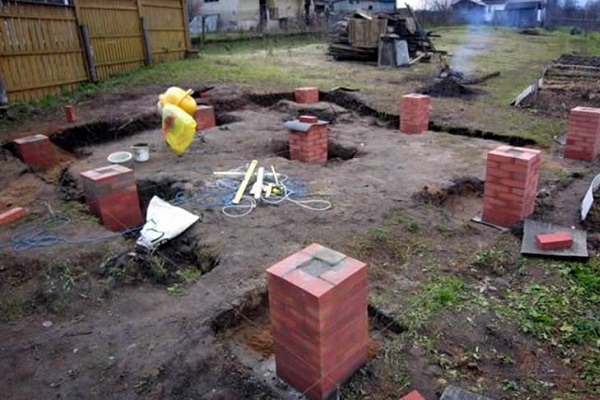

1. Кирпичные опоры. Отдельные ситуации дают возможность опорные стойки изготавливать из кирпича, что целесообразно делать на стабильных грунтах и в местах глубокого залегания грунтовых вод.


Как сделать столбчатый фундамент своими руками

Укладка возможна двумя способами:

  • укладка на подушку из песка;
  • сооружение бетонного башмака, затем кладка из кирпича на затвердевшее основание.

Наиболее часто готовят опоры 25 на 25 см (ряд из 2-х кирпичей). Если планируется сооружение большого здания, то можно заложить по 4 кирпича – 38 на 38 см с дополнительной установкой арматуры внутрь столба.

Важно соблюдать исключительно вертикальное положение опор с регулярной проверкой отвесом или уровнем.

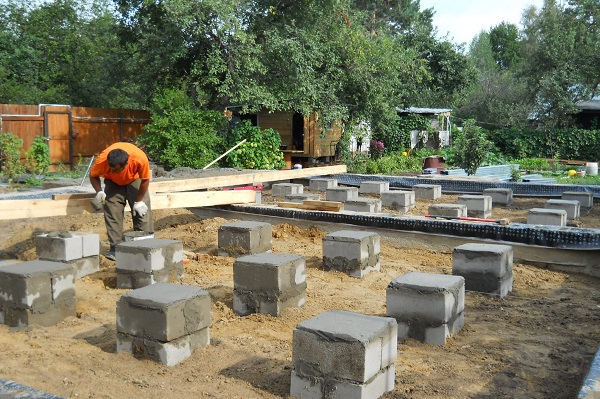

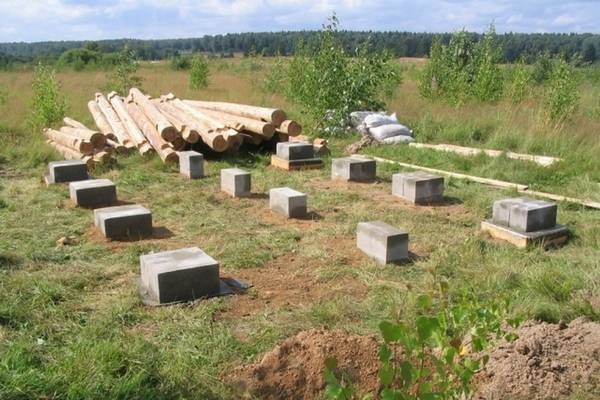

2. Блочные. Альтернативный вариант – стеновые или башмачные (подушечные) прямоугольные бетонные блоки размером 20 на 20 на 40 см. Вторые должны быть монтированы поверх подушки из песка в основании опор, форма стоек трапециевидная. Наиболее часто возводятся в качестве малозаглубленных или незаглубленных опор.

Как сделать столбчатый фундамент своими руками

Применение бетонных столбов рекомендовано при низком уровне подземных вод и при неподвижных грунтах.

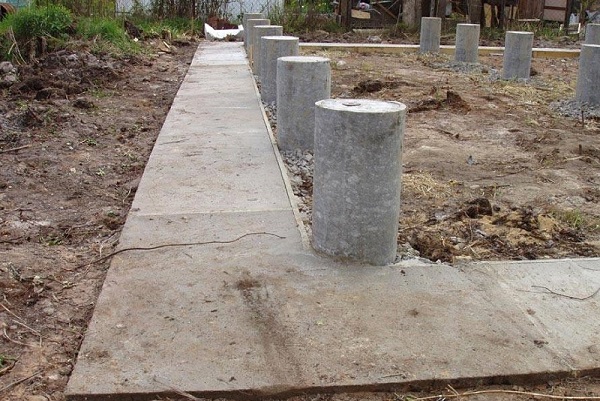

3. Монолитные. Подобные опоры производятся заливкой бетонного раствора в заранее установленную опалубку, круглые или прямоугольные в сечении, дополнительно армированные стальными стержнями.

Как сделать столбчатый фундамент своими руками

4. Прямоугольные опоры. Опалубка для подобных опор сооружается из фанеры или обрезных досок. Если возведение происходит на устойчивом грунте, то опалубка создается естественным путем из стенок углублений. До заливки раствора необходимо покрыть стенки ямы гидроизоляционным материалом.

Как сделать столбчатый фундамент своими руками

При монтировании стоек в рыхлых грунтах нужно возводить опалубку по всей высоте будущего столба, углубления выкапываются таким образом, чтобы ее без проблем установить и зафиксировать.

5.  Круглые столбы. Допускается возведение круглых в сечении опор. Для изготовления бурятся скважины 20 — 25 см в диаметре. Технология возведения совпадает с изготовлением прямоугольных опор, вместо опалубки служит рубероид, трубы из пластика или асбеста.

Как сделать столбчатый фундамент своими руками

В некоторых случаях допустима технология ТИСЭ, когда используются специализированные буры с плугом для скважин с расширением внизу в целях увеличения площади опоры.

6. Комбинированные опоры. В ряде случаев столбчатый фундамент своими руками для каркасного дома возводится не из одного материала, а из двух. К примеру, сначала осуществляют бетонирование заглубленной части опоры, после чего возводится наземная часть, но уже с применением кирпича.

Опалубка

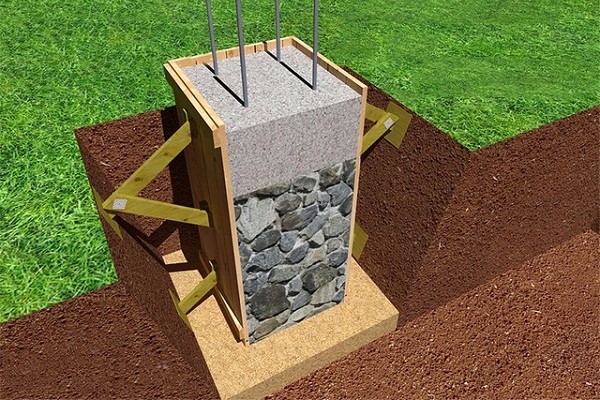

До возведения опалубки для обоих вариантов установки необходимо создать подушку из смеси песка и гравия высотой 30 — 50 см для малозаглубленных и незаглубленных стоек и 10 — 20 см для заглубленных стоек.

На подушке строго вертикально монтируется опалубка, закрепляемая упорами. Внутри стенки покрываются гидроизоляцией.

Как сделать столбчатый фундамент своими руками

Опоры могут быть равномерной толщины по всей длине или с утолщенным низом – «башмаком». При этом ширина ямы для опоры должна соответствовать его габаритам. «Башмак» может быть установлен отдельно с выпуском из него арматуры, вслед за его затвердеванием опалубка опоры устанавливается сверху.

Четыре ребристых арматурных прута диаметром 10 – 12 мм составляют каркас, соединяются хомутами 6 — 10 мм в диаметре из ребристой или гладкой арматуры. Дистанция между арматурой и опалубкой более 3 мм, аналогичный зазор от подушки в целях антикоррозийной защиты металла. Обеспечить расстояние можно посредством пластиковых подставок, которые также предотвратят смещение арматуры.

При возведении опор с «башмаком» стержни устанавливаются до монтирования опалубки.

Если не планируется ростверк, то верхняя точка окончания арматуры на 5 — 6 см вниз относительно уровня заливки раствора. Предусматривается установка закладных шпилек диаметром 14 — 16 мм для соединения опор с нижней обвязкой.

Для фундаментов, где запланировано возведение ростверка, каркас выступает на 15-25 см над уровнем заливки в целях увязки с каркасом последнего.

Далее производится заливка бетонного раствора, изготовленного самостоятельно или покупного маркой не меньше М200. Заливка порционная с утрамбовкой вибратором или иными средствами. Снятие опалубки допустимо после окончательного затвердевания.

Ростверк

Можно устанавливать ростверк, можно обойтись и без его возведения. Это цельнолитая конструкция из бетона, которая служит для обеспечения равномерности нагрузки на опоры. Нижняя поверхность высокого ростверка располагается на расстоянии 10 — 20 см от поверхности грунта, низкого – укладывается на песчано-гравийную заглубленную в грунт на 15 — 10 см подушку.

Как сделать столбчатый фундамент своими руками

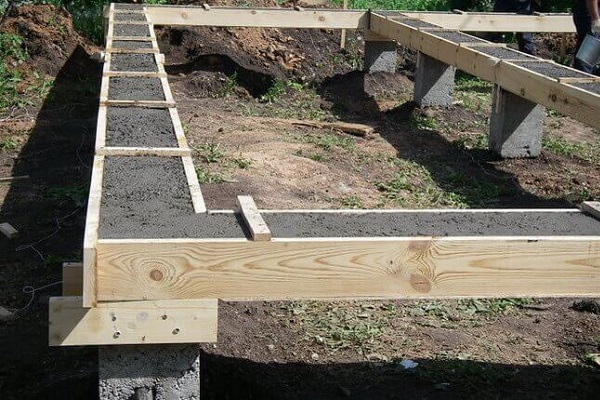

Опалубка для ростверка

Чтобы установить висячий ростверк – необходимо соорудить опалубку. Здесь допустимы два способа установки: расположить днище на уровне оголовков опор, или соорудить ее на полную длину до уровня грунта, после чего засыпать пространство между грунтом и ростверком песком. Опалубка обязательно должна быть закрыта гидроизоляцией.

Важна высота опалубки, ее верх должен оканчиваться вровень с уровнем заливки бетонного раствора, или превысить его на 5 — 6 см. Высота ростверка находится в зависимости от его вида и типа сечения опор: для висячего от 25 до 30 см, для низкого основания 50 см, и ширина от 25 до 40 см.

Армирование

Каркас составляется из 1 — 2-х рядов продольно расположенной арматуры, которая соединяется поперечными стержнями или хомутами. Соединение происходит посредством мягкой проволоки. Зазор между каркасом и опалубкой не меньше 3 — 5 см, это же правило действует относительно верхней поверхности ростверка.

Арматура должна быть увязана с выпусками арматурных каркасов опор. В случае превышения длины выпусков арматуры опор над высотой ростверка, они должны быть согнуты по высшим точкам поверхности ростверка под 90°.

Закладные для продухов монтируются на этапе крепления опалубки вместе со шпильками для фиксации нижней обвязки. Диаметр последних составляет 14 — 16 мм, а ставятся они строго параллельно опорам по линии нахождения бруса нижней обвязки.

Бетонирование ростверка

Заливка бетона осуществляется тщательно, с полным покрытием арматуры и без образования полостей. Рекомендуется применять инструменты для утрамбовки раствора. По окончании процесса заливки необходимо выровнять верхний слой с тем, чтобы поверхность была ровной по всей площади. Снятие опалубки допустимо только после того, как бетон затвердеет полностью.

Использование гидроизоляции

Для тех частей, которые являются надземной составляющей опор, необходима гидроизоляция, поскольку являются уязвимыми для воздействия окружающей среды и веса здания. В целях защиты от внешних источников влаги (дождя, снега), ветра, физического и химического воздействия можно использовать рубероид или предназначенные для подобных задач растворы.

Заключение

В целом, очевидно, что столбчатый фундамент своими руками для каркасного дома – это задача вполне посильная. К тому же установка подобного основания дает возможность соорудить действительно надежный фундамент будущего дома.
