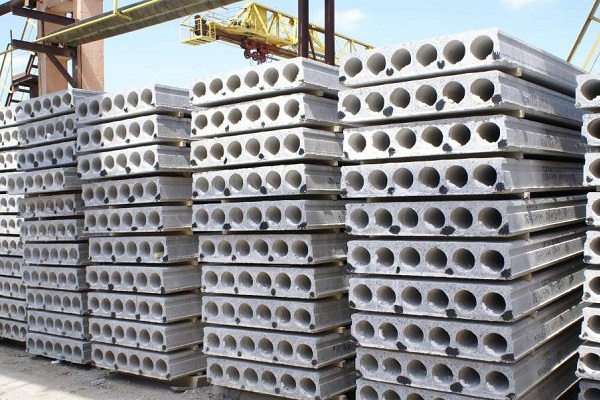

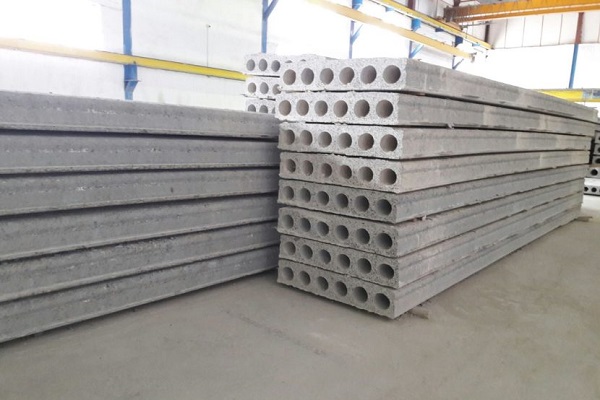

В строительстве капитальных многоэтажных зданий и сооружений в качестве межэтажных перекрытий используется несколько видов плит: монолитные плиты заводского изготовления, монолитные плиты, залитые непосредственно в местах установки и плиты перекрытия пустотелые заводского изготовления.
При всех прочих равных условиях последний вариант обладает принципиальными преимуществами: относительно меньший вес пустотелой плиты перекрытия, экономия бетона, хорошие теплоизоляционные и шумоизоляционные качества.
Особенности пустотелых плит перекрытия ГОСТ 9561-91
Плиты – это стандартный продукт, изготавливающийся в соответствии с требованиями действующего регламентного документа ГОСТ 9561-91. В соответствии с допустимыми сторонами опирания, габаритными размерами, а также размерами и геометрией пустот изделия подразделяются на типы.
Типы, допустимые стороны опирания, диаметры отверстий и габаритные размеры пустотелых плит перекрытия по ГОСТу 9561-91 сводим в таблицу:
Табл.1
Тип изделия | Габаритные размеры | Диаметр отверстий, мм | Геометрия отверстий | ||
Длина, м | Ширина, м | Толщин., мм | |||
1ПК | 2,4-7,5 | 1,0-3,6 |
220 | 159 | круглая |
2ПК | 140 | ||||
3ПК | 127 | ||||
1ПК | 9 | 1,1,2,1,5 | 159 | ||
1ПКТ | 3,6-7,5 | 2,4-3,6 | 159 | ||
2ПКТ | 140 | ||||
3ПКТ | 127 | ||||
1ПКК | 2,4-3,6 | 4,8-6,6 | 159 | ||
2ПКК | 140 | ||||
3ПКК | 127 | ||||
4 ПК | 2,4-9,0 | 1,0;1,2;1,5 | 260 | 159 | |
5 ПК | 6,0;9,0, 12,0 | 260 | 180 | ||
6 ПК | 12,0 | 300 | 203 | ||
7 ПК | 3,6;6,3 | 1,0;1,2;1,5;1,8 | 160 | 114 | |
ПГ | 6,0;9,0;12,0 | 1,0;1,2;1,5 | 260 | Грушеобразная |
Примечание. Крепеж для пустотелых плит перекрытия оговаривается в технических требованиях чертежа на конкретный объект. В качестве крепежа используют: стальные закладные, вылеты стальной арматуры, вырезы, отверстия и др.
Перемещение и монтаж изделий осуществляется с помощью захватов, конструкция которых согласовывается в каждом конкретном случае. Как правило, это стальное петлеобразное закладное изделие, расположенное по 4-м углам плиты.
Маркировка плит
Материал для изготовления пустотных плит: тяжелый, силикатный, легкий бетон и арматурная сталь различных классов. Тип бетона и класс арматуры, а также другие сведения (габариты, допустимая нагрузка, сейсмоустойчивость и др.) о конкретном изделии содержится в его маркировке. В частности, легкий бетон обозначится буквой «Л», силикатный буквой «С», тяжелый бетон не обозначается. Пример маркировки: 2ПК24.10-5А-VС-С6.
Расшифровка маркировки:
- 2ПК: пустотная плита перекрытия толщиной 220 миллиметров с круглыми пустотами диаметром 140 миллиметров, опирание по двум сторонам.
- 24: длина 2,400 м.
- 10: ширина 1 м.
- 5: показатель допустимой нагрузки на плиту 5 кПа (500 кг/м2).
- А- V: использовано стержневое армирование класса А- V.
- С: силикатный бетон.
- С6: можно использовать для оснащения зданий сейсмоустойчивых до 6 баллов.
Сколько весит пустотелая плита перекрытия
Масса плиты перекрытия указывается в прайсах продавца и зависит от габаритов и числа пустот. Если у застройщика имеется старая пустотная плита, приобретенная по случаю можно рассчитать ее примерный вес самостоятельно.
Рассмотрим технологию расчета на следующем примере:
Пустотная плита перекрытия длиной 2,5 м, шириной 1,5 метра, толщиной 0,25 метра, с 5-тью круглыми отверстиями диаметром 0,14 м. Плита изготовлена из бетона со средней плотностью 2 500 кг/м3. Расчет:
- Используя формулу определения объема параллелепипеда определяем массу монолитной плиты без отверстий: 2,5х1,5х0,25х2500=2343 кг. Здесь: 2,5 длина плиты, 1,5 ширина плиты, 0,25 толщина плиты, 2500 плотность бетона.
- Используя формулу расчета объема цилиндра определяем «массу» одного отверстия: 3,14х(0,14/2)2х2,5х2500=96кг. Здесь: 3,14 число Пи, (0,14/2)2 радиус отверстия, возведенный в квадрат, 2,5 длина цилиндра равная длине плиты, 2 500 плотность бетона.
- Определяем общий вес «отверстий»: 96х5=480 кг. Здесь: 5 – число отверстий.
- Определяем вес плиты без «отверстий»: 2343-480=1863 кг весит наша пустотная плита.
Примечание. Учитывая, что в конструкции плит перекрытия той или иной конструкции имеются скосы и монтажные пазы, реальная масса конкретного изделия будет несколько меньше расчетной.
Допустимые нагрузки пустотелой плиты перекрытия
Точный расчет допустимых статических нагрузок на плиту перекрытия сложен и является темой отдельной публикации. В рамках этой статьи будет приведен пример укрупненного расчета допускаемой нагрузки на пустотную плиту перекрытия. В качестве примера рассмотрим изделие 2ПК24.10-5А-VС-С6.
Исходные данные:
- Изделие, имеющее маркировку 2ПК25.15-5А-VС-С6, вес которого рассчитан выше. Данная плита перекрытия допускает статическую нагрузку величиной 500 кг/м2.
- Суммарная нагрузка от мебели, домочадцев и другого оборудования 150 кг/м2.
- Нагрузка от собственного веса плиты составляет: 1863/(2,5х1,5)=496 кг/м2.
- Суммарная нагрузка на плиту составляет 496+150=646 кг/м2.
Вывод. Плита перекрытия 2ПК24.10-5А-VС-С6 не соответствует реальной нагрузке. Следует использовать плиту перекрытия, обладающую большей допускаемой нагрузкой.
Важное замечание! На основании практики возведения зданий и сооружений, строители разработали очень простой расчет толщины плиты перекрытия зависящий от длины пролета. Формула расчета: расстояние межу опорами (стенами) /32.
Пример. Расстояние между опорами (стенами) составляет 6 метров. Следовательно, толщина плиты перекрытия должна соответствовать 6/32=180 мм, не менее.
Заключение
Расчет пустотелых плит перекрытия по применяемости для строительства зданий и сооружений должен производиться специализированными компаниями, обладающими штатом опытного квалифицированного инженерного персонала.
