Вентиляционные блоки из железобетона и их виды



Любое помещение нуждается в тщательной вентиляции. Для естественной вытяжной вентиляции домов применяют специальные вентиляционные блоки. Делают такие блоки чаще всего из железобетона, они представляют собой конструкции с отверстиями для вентканалов.

Вентиляционные блоки из железобетона и их виды

Вентиляция предусмотрена санитарно-гигиеническими требованиями. В случае неисправности или отсутствия вентиляционной системы в доме будет образовываться конденсат, может появиться плесень, начнутся процессы гниения и коррозии. Это может привести не только к постепенному разрушению здания, но и к возникновению серьезных проблем со здоровьем у жильцов.

Конструкция вентиляционных железобетонных блоков

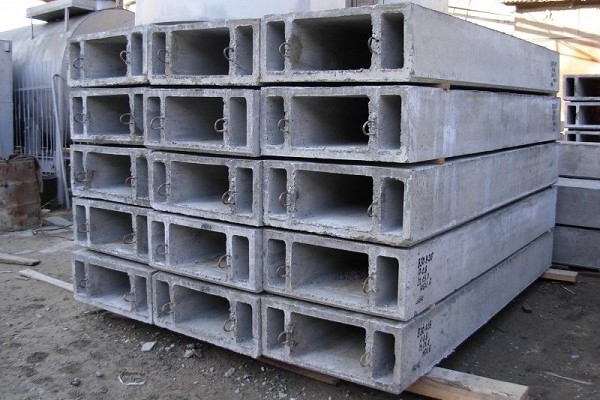

Железобетонный вентблок – это объемная панель прямоугольной формы, своеобразная коробка, внутри которой расположены отверстия. Панель является несущим элементом конструкции, есть еще два дополнительных элемента.

Несущая часть состоит из каналов вертикального типа, в дополнительной – содержатся наклонные каналы, по которым и осуществляется перемещение воздуха. Количество внутренних каналов может варьироваться, обычно оно составляет от одного до четырех штук.

Вентиляционные блоки из железобетона и их виды

Вентиляционные железобетонные блоки для жилых зданий изготавливают как из тяжелого, так и из легкого бетона. А армирование производится либо стальными стержнями, либо проволокой. Все строительные материалы должны соответствовать требованиям нормативных документов. Изготовление и монтаж железобетонных вентиляционных блоков ведется по ГОСТ 17079-88.

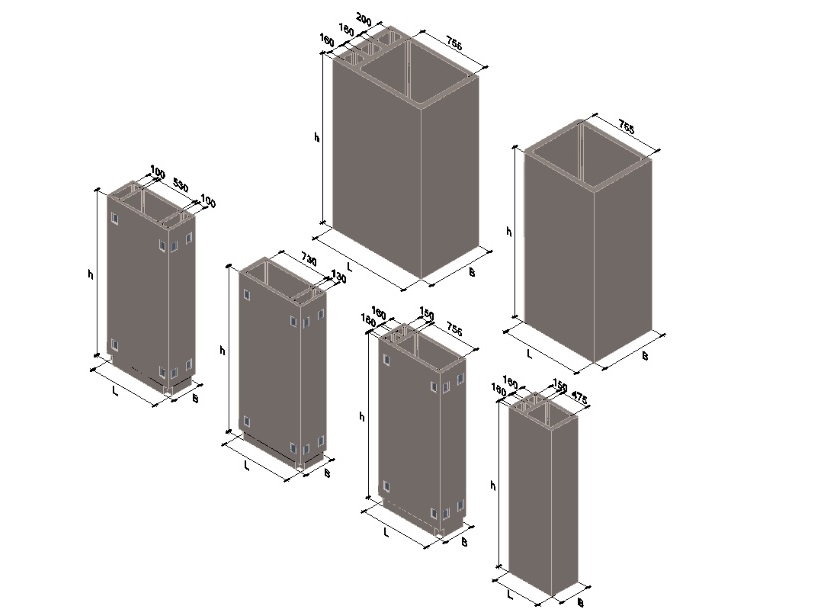

Виды вентиляционных блоков

Вентиляционные блоки БВ – железобетонные блоки с высокой прочностью, они применяются для вентиляции жилых помещений, санузлов, кладовых и т. д. Они имеют высокую прочность и довольно большую массу, поэтому при их установке необходимо учитывать дополнительные нагрузки от блоков на фундамент.

Классификация по технологии изготовления

Существуют два исполнения бетонных вентиляционных блоков:

  • Монолитные блоки (ВБ). Их изготавливают непосредственно на строительной площадке. Для последующего монтажа их оснащают закладными деталями. Монолитные вентиляционные блоки отличаются повышенной прочностью, надежностью и долговечностью.
  • Сборные вентблоки (СВБ). Состоят из двух панелей, которые крепятся друг к другу сваркой закладных деталей.

Классификация по конструкции

По конструкции блоки вентиляции подразделяют на:

  • Вентиляционные блоки с одним каналом. Внутренние перегородки внутри них отсутствуют.
  • Вентблоки с перегородками. Внутри таких изделий находятся 2-3 канала. Такие конструкции эффективнее, так как в них воздух через крайние каналы всасывается из помещения, а затем попадает в центральный канал и выводится наружу. Таким образом создается направленный воздушный поток.

Блоки бывают следующих типов:

  • Самонесущие вентблоки (В). На такие блоки недопустимо опирание других конструкций.
  • Блоки с диафрагмами жесткости, которые имеют одну консоль (1 ВД), две консоли (2ВД) или не имеют консолей (ВД).
  • Блоки с диафрагмами жесткости, у которых предусмотрен проем для двери и одна консоль (1ВДП), две консоли (2ВДП) или не имеется консолей (ВДП).
  • Блоки, применяющиеся в зданиях на теплом чердаке (ВТ); на холодном чердаке (ВХ). Используют для устройства вентиляции в чердачных помещениях.
  • 1ВК – крышные вентблоки, имеющие одну консоль, две консоли (2ВК) и без консолей (ВК). Применяют для устройства вентиляции на крышах.

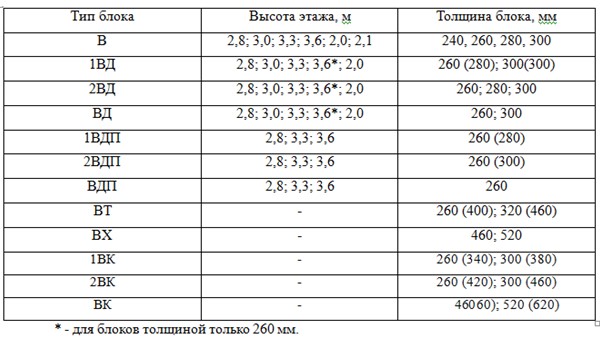

Таблица с размерами вентиляционных ж/б блоков по ГОСТ 17079-88:

Вентиляционные блоки из железобетона и их виды

Маркировка вентиляционных блоков

В маркировке вентблоков содержится в буквенно-цифровом обозначении информация об их размерах, назначении, серии, а также могут быть отражены специальные свойства. В первой части маркировки обязательно должна содержаться информация о типе блока и его назначении. Затем цифрами указываются габариты блока (обычно в дм или см).

В маркировке могут быть указаны сведения о виде бетона (Л – легкий, Т – тяжелый) и его классе. Кроме того, на некоторых изделиях обозначается сейсмостойкость и устойчивость к воздействию агрессивных сред.

Как установить вентблок?

Монтаж вентиляционных блоков может производиться даже непрофессионалами, главное изучить технологию монтажа и не забывать о том, что ставить вентблоки следует во время возведения стен здания.

Процесс монтажа вентиляционных железобетонных блоков состоит из двух этапов: подготовительного и непосредственно монтажных работ.

Подготовительный этап

Подготовительный этап включает в себя выбор типов железобетонных вентблоков, определение их размеров и необходимого количества. При покупке изделий следует обязательно убедиться в них отсутствии дефектов.

Монтажные работы

Последовательность ведения монтажных работ следующая:

  • Приготовление цементно-песчаного раствора. Водоцементное отношение здесь должно составлять 1:3.
  • Установка первого вентиляционного блока на месте его монтажа.
  • Нанесение предварительных засечек, в месте монтажа блока. После этого изделие необходимо будет временно убрать с места монтажа.
  • Заливка отмеченного участка слоем цементно-песчаного раствора. Толщина слоя должна быть около двух сантиметров.
  • Установка монтируемого элемента. Блок должен точно опуститься на цементную подушку.
  • Уточнение положения вентблока. Необходимо по уровню проверить точность установки.
  • Крепеж блока к перегородкам с помощью сварки. Изделие перед этим процессом можно предварительно зафиксировать в нужном положении.
  • Очистка вентиляционного блока от загрязнений. Застывший цементно-песчаный раствор можно убрать металлической щеточкой.
  • На торцевую поверхность изделия необходимо нанести слой бетона. Предварительно ее нужно смочить водой и закрепить ней рамку, которая будет предохранять конструкцию от попадания бетонного раствора в отверстие для вентиляции.
  • После укладки бетона рамку следует убрать.
  • Установка второго вентиляционного блока. Отверстия двух блоков при монтаже должны полностью совпадать.
  • Уплотнение бетонной смеси между блоками.
  • По такому принципу собирается вся конструкция вентиляционного блока.

Заключение

Качественная и правильно подобранная вентиляционная система позволит увеличить срок службы здания, предотвратит появление плесени и начало процессов гниения, а также обеспечит комфортный микроклимат внутри помещения. Железобетонные вентиляционные блоки надежные и долговечные, их несложно монтировать, а цена у них достаточно
