Бетонные блоки для фундамента



Наряду с классическим монолитным армированным бетоном в строительстве используются готовые бетонные и железобетонные изделия стандартных типоразмеров. К самым востребованным относятся бетонные блоки под фундамент, пригодные для обустройства подземных оснований построек, для кладки стен подвалов и цокольных помещений.

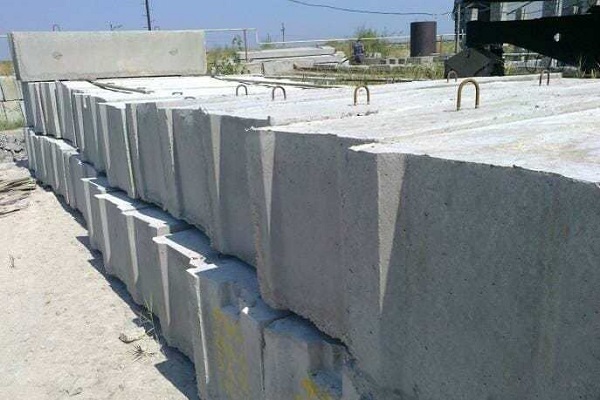

Бетонные блоки для фундамента

Конструктивные особенности и виды блоков

Блоки для сборных фундаментных оснований изготавливают из тяжелых и средних бетонов. В стандартном исполнении это изделия прямоугольной формы, но для укладки нижнего ряда ленточного фундамента (преимущественно на влажных грунтах) могут использоваться панели подушечного типа – трапециевидные, с увеличенной площадью опоры.

Из верхней грани блока выступают закладные проушины для перемещения при помощи подъемного крана. Металлические петли срезают после установки панели на место.

Изделия классифицируются по конфигурации, наличию армирования, типу бетона. Производители выпускают:

  • ФБС – сплошные панели без армирования, подходят для обустройства фундаментных оснований высотных сооружений, строительства цокольных этажей;
  • ФБП – пустотелые бетонные блоки для фундамента, они служат несъемной опалубкой при возведении стен эксплуатируемых подвалов, для строительства объектов промышленности (в ходе монтажа конструкций пустоты заливают раствором, предварительно установив арматуру);
  • Ф – железобетонные (с армированием) полнотелые бетонные блоки под фундамент;
  • ФЛ – фундаментные подушки, предназначенные для монтажа оснований ленточного типа;
  • БФ – высокопрочные блоки из тяжелого бетона, рассчитанные на повышенные нагрузки;
  • ФБВ – полнотелые блоки, у которых предусмотрена продольная выемка для прокладки коммуникаций, монтажа перемычек.

При выборе элементов для сборки фундамента, следует обратить внимание на маркировку материала. Она содержит следующую информацию: тип блока, габариты, тип бетона.

Плотность бетона зависит от марки цемента, вида наполнителя и т.д. Данная характеристика напрямую влияет на вес изделия, его прочность на сжатие. Фундаментные блоки изготавливают из бетона трех типов:

  • Т – тяжелый. Изделие характеризуется максимальной плотностью и способностью выдерживать высокие нагрузки, морозостойкостью.
  • С – силикатный. Имеет среднюю плотность и соответствующие эксплуатационные характеристики.
  • П – пористый. Использование керамзитового наполнителя позволяет получить блоки с относительно небольшим весом. Они менее прочны, но дешевле и требуют меньших вложений в транспортировку.

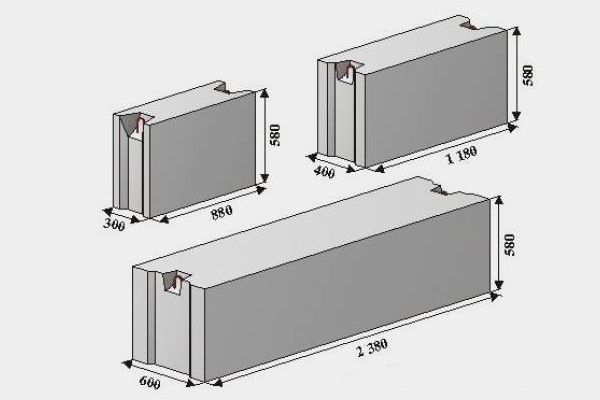

Габариты и вес бетонных блоков для фундамента

При выборе материала для обустройства подземного основания по сборной технологии, учитывают габариты блоков. Обратите внимание: в маркировке указываются размеры (длина*ширина*высота) в дециметрах, округленные в большую сторону.

Бетонные блоки для фундамента

Наиболее распространенные типоразмеры:

  • ширина 300, 400, 500, 600 мм (3, 4, 5, 6 дм);
  • длина 780, 880 мм (8, 9 дм) для доборных блоков, 1180, 2380 мм (12, 24 дм) для стандартных панелей;
  • высота 280, 580 мм (3, 6 дм).

Реже встречаются панели, длина которых составляет 280, 380, 480, 580, 1780 мм (3, 4, 5, 6, 18 дм) и высотой 380, 480 мм (4, 5 дм). Сетка размеров бетонных блоков для фундамента ленточного типа (ФЛ) отличается от стандартной, так как изделия имеют трапециевидное сечение за счет расширенного основания.

Помимо панелей перечисленных габаритов выпускаются бетонные блоки 200х200х400 мм. Это изделия отдельного стандарта ФСБ-4, вес блоков составляет 310 кг. Они активно используются в частном домостроении.

В таблице ниже приведены основные характеристики панелей ФСБ наиболее распространенных габаритов, изготовленных из тяжелого бетона (на это указывает буква Т в маркировке).

Марка изделияРазмеры (мм)Класс бетонаМасса изделия (кг)
длинаширинавысота
ФБС 9.3.6-Т88030058087,5350
ФБС 9.4.6-Т88040058087,5470
ФБС 9.5.6-Т88050058087,5590
ФБС 9.6.6-Т88060058087,5700
ФБС 12.4.3-Т118040028087,5310
ФБС 12.5.3-Т118050028087,5380
ФБС 12.6.3-Т118060028087,5460
ФБС 12.4.6-Т118040058087,5640
ФБС 12.5.6-Т118050058087,5790
ФБС 12.6.6-Т118060058087,5960
ФБС 24.3.6-Т238030058087,5970
ФБС 24.3.6-Т238040058087,51300
ФБС 24.3.6-Т238050058087,51630
ФБС 24.3.6-Т238060058087,51960

Вес бетонных блоков для фундамента зависит от плотности материала: к примеру, если для изготовления панелей применяется тяжелый бетон класса 75 или 100, вес изделия при тех же габаритах будет отличаться в меньшую или большую сторону от приведенного в таблице выше.

В более подробных таблицах, которые используются при расчете фундаментных оснований, фигурирует плотность материала, сечение арматуры (для армированных блоков), объем изделий и другие характеристики.

Фундамент из бетонных блоков: плюсы и минусы

Выбирая между монолитным и сборным фундаментным основанием, необходимо учитывать плюсы и минусы конструкции из готовых элементов. Применение бетонных блоков под фундамент дома вместо монолита позволяет:

  • затратить на строительство минимум времени – нет необходимости ожидать, пока раствор затвердеет и наберет прочность, можно сразу приступать к возведению стен;
  • сократить объемы ручного труда, так как не требуется монтаж опалубки, сборка арматурного каркаса и подготовка большого объема цементного раствора;
  • вести работы в неблагоприятных погодных условиях.

Бетонные блоки подходят для монтажа подземного основания построек любого вида и размеров на грунтах разных типов. Изделия с высокой плотностью устойчивы к значительным перепадам температур, обладают высокой морозостойкостью. Качественно смонтированный фундамент прослужит не менее 100 лет.

Использование готовых блоков имеет и ряд недостатков:

  • для проведения работ требуется спецтехника, так как изделия имеют большой вес;
  • нельзя обустраивать сборный фундамент на грунтах, склонных к пучению;
  • готовая подземная конструкция нуждается в надежной гидроизоляции для защиты от грунтовых и паводковых вод;
  • итоговая стоимость сборного фундамента обычно выше по сравнению с монолитным.

Как сделать фундамент из бетонных блоков

Выбор технологии обустройства фундаментного основания зависит от характеристик постройки, нагрузок на подземную часть, особенностей грунта и других факторов. Универсальный вариант – ленточный фундамент из готовых панелей, к нему прибегают при строительстве частных домов, многоэтажных построек, зданий различного назначения. В частном домостроительстве блоки стандарта ФБС-4 (200х200х400 мм) также применяются для создания оснований столбчатого типа.

Ленточный фундамент из бетонных блоков устраивают в виде замкнутого контура. Высота и ширина ленты зависит от запроектированных нагрузок на подземное основание. Лента должна располагаться под внешними стенами и внутренними капитальными перегородками для равномерного распределения нагрузок.

Ход работ:

  1. На подготовленной площадке выполняют разметку и роют траншею с пологими стенками под ленточный фундамент. Глубина залегания основания зависит от характеристик грунта и глубины промерзания.
  2. На дне приямка обустраивают подушку из промытого песка. Высота тщательно утрамбованного слоя песка около 10 см, поверхность подушки должна быть выровнена по горизонтали.
  3. При строительстве массивных зданий или на грунт с повышенной влажностью поверх подушки укладывают трапециевидные блоки ФЛ, центрируя их по осям траншеи;
  4. Укладка ФБС начинается с углов. Блоки выравнивают по осям, скрепляют между собой раствором, который кладется на верхнюю грань и торцы. Монтаж ведется по принципу кирпичной кладки. Перед укладкой верхнего яруса с блоков нижнего слоя срезают петли.
  5. Готовую конструкцию гидроизолируют, после чего можно приступить к возведению стен.

Строительство столбчатого фундамента из бетонных блоков выполняется следующим образом:

  • готовятся приямки с таким расчетом, чтобы опорные столбы располагались под всеми углами, пересечениями стен и перегородок, у основания дверных проемов, в нескольких точках под длинными стенами;
  • на дне приямков утрамбовывается песчаная подушка;
  • столбы монтируют из полнотелых блоков с перевязкой каждого ряда, минимальное сечение колонн – 400х400 мм;
  • для жесткости основания обустраивается монолитный ростверк или столбы соединяются в пространственную конструкцию при помощи стального швеллера, двутавра или бруса, закрепленного на оголовках столбов, сваренных из уголка 4х4 см.

Сборный фундамент для частного дома, дачи, бани, хозяйственной постройки можно выполнить собственными руками.

Заключение

С типом и размерами фундаментных блоков определяются на этапе проектирования постройки. Надежность и долговечность подземного основания напрямую зависит от технологии и качества изготовления блоков. Рекомендуется использовать продукцию, соответствующую ГОСТу – это гарантирует однородность и прочность элементов сборного фундамента.
