Армирование плиты перекрытия



Плита перекрытия, изготовленная из бетона, испытывает несколько видов механических нагрузок. Нагрузку на сжатие, нагрузку на изгиб, а в ряде случаев еще работает на кручение. При этом железобетонные изделия и конструкции выдерживают значительные нагрузки на сжатие и совсем не «стоят» на изгиб и кручение.

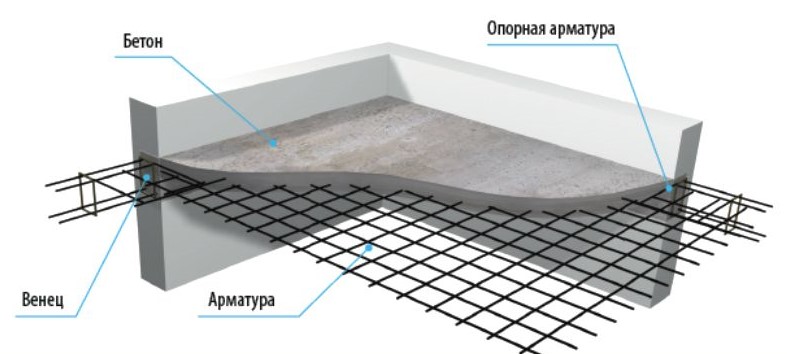

Армирование плиты перекрытия схема

Если не будет выполнено армирование плиты перекрытия, изделие переломится пополам под тяжестью своего веса, не говоря о приложении нагрузки от кровли или высших этажей.

Особенности и схема армирования

Современная технология возведения малоэтажных жилых и коммерческих зданий предусматривает заливку плит перекрытия непосредственно на их постоянном месторасположении. Это единственно возможное решение для сооружений, имеющих сложную геометрию.

Кроме того, изготавливая плиту перекрытия самостоятельно, застройщик существенно удешевляет ее стоимость и получает потолок без межплитных швов при всех прочих равных условиях: необходимой несущей способности и долговечности.

Армирование плиты перекрытия

Для того чтобы указанные факторы присутствовали, перед заливкой бетона необходимо выполнить одинарное или двойное армирование плиты перекрытия, стальной либо композитной арматурой.

Обычно, чертеж армирование плиты перекрытия разрабатывается инженером-строителем строго индивидуально. При расчете армирования плиты перекрытия и составлении схемы армирования учитываются нагрузки на конструкцию, габариты пролета и места концентрации нагрузок.

Армирование плиты перекрытия

Сложный участок в плане концентрации нагрузок – это касание колонн стенок и арок, соприкосновение с технологическими отверстиями, место установки камина и т.п. Поэтому здесь будет рассмотрен частный случай армирования плиты перекрытия частного дома между первым и вторым этажом. Основные этапы технологии армирования:

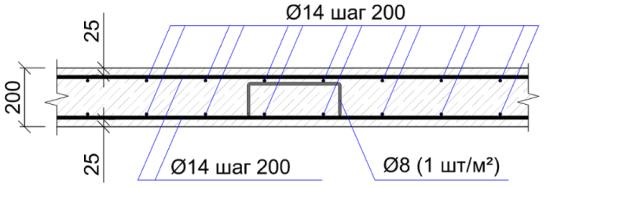

  • Расчет толщины плиты перекрытия. Толщина перекрытия находится в прямой зависимости от наибольшей длины пролета, в метрах разделенной на 30, но не менее 150 мм. Другими словами берется самый большой размер плиты между опорами и делится на 30. Например, при длине пролета 6 м, толщина конструкции оставляет 6/30=200 мм.
  • Сборка и установка опалубки.

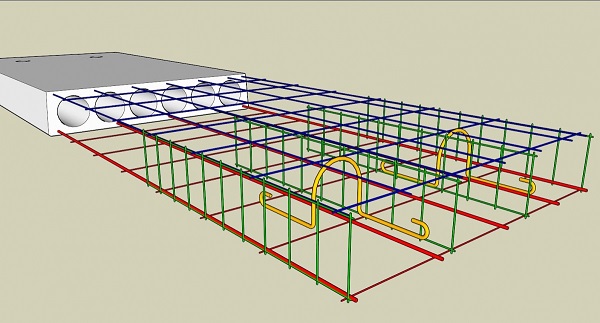

  • Подготовка к вязке каркаса. Арматурный каркас плиты перекрытия представляет собой пространственную конструкцию, состоящую из верхнего армирования плиты перекрытия, нижнего армирования плиты перекрытия и дистанцирующих элементов соединенных в единое целое вязальной проволокой. Для создания пояса усиления используют арматурный прут класса A-III по ГОСТ 5781–82, диаметром 8-14 мм. Для соединения элементов в единое целое используют отожженную стальную проволоку диаметром 1-1,5 мм. Дистанцирующиеся элементы приобретаются в строительных магазинах или на сайтах компаний производителей.
  • Важно! Конструкция каркаса должна располагаться в толще плиты. Выходы металлических элементов наружу не допускаются. В общем случае, наружные поверхности каркаса должны быть защищены слоем бетона толщиной не менее 1 диаметр арматуры. Для обеспечения требуемой толщины защитного слоя используют подручные материалы (кусочки деревянных планок, кусочки кирпича и т.п.) или специальные «покупные» дистанцирующие элементы.

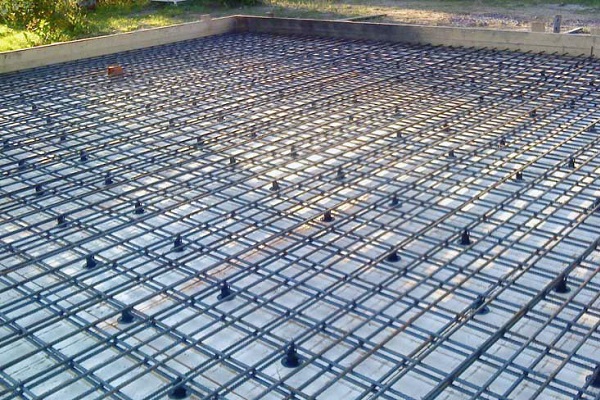

  • Вязка нижнего армирования. В общем случае шаг армирования плиты перекрытия принимается 200х200 мм. На дистанцирующие элементы, с шагом 200 мм выкладываются продольные стержни. Поверх продольных стержней с шагом 200 мм выкладывается поперечное армирование плиты перекрытия. Далее по всей площади пояса арматуры распределяются дистанцирующиеся элементы для присоединения второго пояса. Вязка прутьев и дистанцирующихся элементов производится во всех местах пересечения, по всему периметру каркаса.
  • Вязка верхнего армирования. Проводится аналогично нижней конструкции. При этом созданная сетка из арматурных прутьев присоединяется к верхней части дистанцирующих элементов. Конструкция готова к заливке бетоном.

Инструмент для вязания. Для соединения прутьев и дистанцирующих элементов можно использовать: самодельный или готовый ручной крючок (цена 280-300 рублей), полуавтоматические клещи (цена 1 000 рублей), автоматический пистолет для вязки арматуры (цена 160 000 рублей) или обычные слесарные плоскогубцы.

Армирование плиты перекрытия

Перечисленный инструмент обеспечивает примерно одинаковое качество вязки. Разница заключается в скорости. К примеру, автоматический пистолет ускоряет процесс вязания в 5 раз по отношению к вязанию ручным крючком или плоскогубцами.

Однако, если стоит задача изготовить одну или несколько плит перекрытия, экономически целесообразно пользоваться последними двумя вариантами ручного инструмента или взять автоматический пистолет в аренду.

Важные нюансы

Нормативные документы допускают соединение элементов арматурного каркаса методом электродуговой сварки. Это лучший вариант, если есть соответствующая квалификация и под рукой есть сварочный аппарат.

При соединении арматуры способом сварки, сварочный шов должен быть в виде минимально затрагивающей тело стержня точки. В противном случае (при глубокой проварке) происходит ослабление сечения. Соответственно происходит ослабление несущей способности каркаса. Это недопустимо!
