Усадка бетона и влияние на прочность

Бетоном называют строительную смесь из цемента, инертных материалов и воды. Застывая, масса превращается в камень. Твердение происходит за счет внутренних процессов кристаллизации и испарения воды.

В результате меняется объем монолита, а также требуется учитывать коэффициент усадки бетона. Величина зависит от марки цемента, текучести теста и способа уплотнения.

Факторы, вызывающие усадку бетона

В процессе твердения бетонной массы в ней происходят физико-химические процессы, меняющие структуру. Усадка – следствие этих изменений. Она продолжается во время и после затвердения бетона, что необходимо учитывать, создавая конструкции.

Виды процессов, приводящих к усадке бетона при высыхании:

• удаление влаги;
• карбонизация;
• контракционная усадка.

Установлено, у цемента зернистая основа и вода проникает вглубь постепенно, образуя гидросиликаты. Для гидратации требуется длительный период, исчисляемый неделями. В это время вода из поверхностного слоя испаряется, и появляются усадочные трещины, снижающие прочность бетона. Испарение влаги из внутренних слоев происходит, если капилляры между зернами меньше 0,1 мкм.

Контракционная усадка – стягивание массы, в результате гидратации. Происходит в свежем бетоне, за счет образования годрогеля кальция.

Карбонизация – химическая реакция Ca(OH)2 + CO2 = Ca CO3 + H2O. В результате получается известняк, а вода вытесняется по капиллярам. Материал уплотняется, что приводит к воздушной усадке бетона.

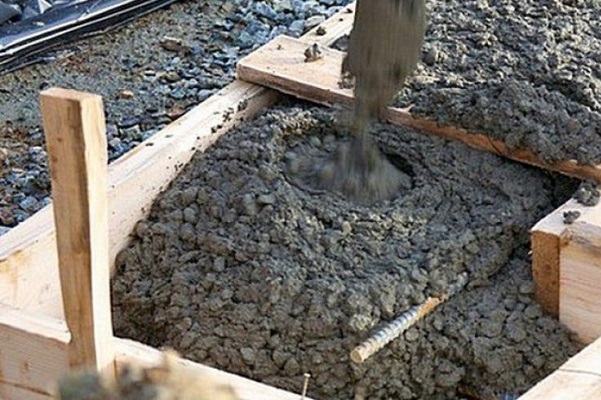

Уменьшение линейных размеров продолжается до полутора лет, что следует учитывать при строительстве. Чтобы стабилизировать процесс, уменьшить время усадки бетона, массу армируют, увеличивая прочностные качества монолита. Одновременно используется смесь с присадками, заливка массы под давлением с вибрацией для сведения усадки до ничтожного.

Коэффициент усадки бетона

Показатель определяет, на сколько процентов снижен первоначальный объем или линейность конструкции за период, отведенный на набор прочности. Допустимая усадка бетона по ГОСТу 24544-81 до 3 %, средняя около 1,5 %.

Показатель определяют, суммируя периоды застывания массы и набора прочности.

• Пластическая усадка бетона при заливке, 4 мм/м
• Аутогенная усадка – первая неделя, «молодой» бетон садится на 1 мм/м.
• Бетон дает усадку в течение года до 5мм/м.

Линейные размеры при суммировании и переводе в объемные устанавливаются для разных марок бетона. На основании испытаний регламентируется коэффициент усадки бетона в ГОСТ.

Расчет потребности смеси с учетом усадки бетона ведут по формуле V=H*S*K, где:

• V – объем изделия,
• S – площадь поверхности,
• Кус –коэффициент усадки бетона.

Принято коэффициент принимать 1,1. Это означает, расход раствора бетона на 10 % больше чем объем готового изделия, с учетом потерь и усадки.

Способы снижения усадки

Предупредить быстрое высыхание верхнего слоя бетона можно периодическим смачиванием поверхности. При температуре 20-30 градусов и влажности воздуха 90 % поверхность застывает без образования трещин. Для этого требуется увлажнение поверхности или подогрев плиты в паровой среде.

Нормы усадки бетона уменьшаются, если использовать в замесе:

• расширяющиеся цементы;
• добавки в бетон, компенсирующие усадку;
• снизить содержание цемента;
• снизить содержание песка.

Замес должен быть пластичным, но содержать минимальное количество воды. Для этого используют специальные добавки и расширяющиеся портландцементы марок ОБТЦ, БТЦ.

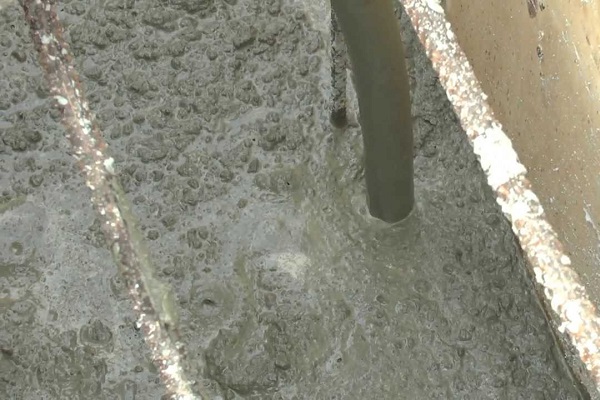

Усадку бетона при твердении можно уменьшить введением пластификаторов, добавкой извести, солей алюминия, арматурой, но полностью исключить невозможно. Введение пористых наполнителей уменьшает показатель в 2,5 раза. Формовка с использованием уплотнения вибрацией снижает величину усадки бетона на 0,6-0 8 %.

Как рассчитать усадку бетона в замесе

Лабораторные исследования позволяют определить текучесть массы и ее усадку. Основными методами является осаждение бетона в конусе и испытание стандартного куба после затвердевания. Текучесть бетона – способность состава растекаться при уплотнении вибратором, заполняя пустоты.

Показатель стандартный, обозначается буквой «П» и литерой 1,…5. Чем больше коэффициент текучести, тем больше в замесе воды. Для монолитной заливки используют смеси П1, П2, П3. их готовят по месту, бетон жесткий, быстро схватывающийся. В бетоновозе доставляют только П4 и П5.

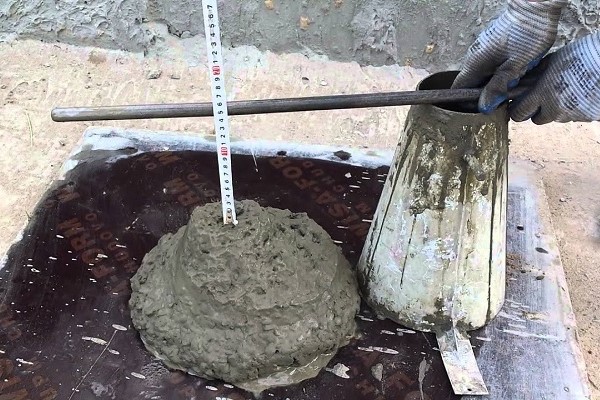

Определение «П» выполняется емкостью в виде усеченного конуса объемом 6 л и высотой 30 см. Определяется, на сколько см опустился бетон, после того, как с него сняли конус.

 Таблица текучести по усадке конуса

Исследование куба – монолита служит для более глубоких исследований с точными замерами усадки. Но чем большее число П, нем усадка больше, это закономерность. По усадке бетона в конусе можно судить, насколько осядет масса при заливке фундамента, рассчитать необходимый объем раствора.

Усадочные швы в монолите

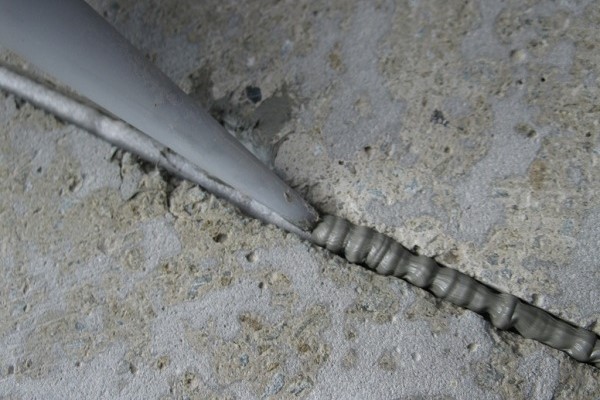

Заливая монолитную плиту или ленту, необходимо выполнить усадочные швы. Небольшие зазоры, нарезанные в теле плиты, позволяют создать условия для равномерной усадки, без разрыва монолита. Линии разрыва наносят по правилам, подтвержденным расчетом усадки бетона.

Карта стяжки составляется из квадратов или прямоугольников с соотношением сторон 1:1,5. Линии должны быть без изгибов. Расстояние для нарезки выбирают, исходя из допустимых температурных изменений.

В помещении создают швы через 6 метров, на открытой площадке не более чем 3*3 м. Для дорожек достаточно расстояния 3,6 м. Шов не прорезает всю толщу монолита, он составляет 1/3 или 1/4 от толщины стяжки.

Если монолит представляет мощный фундамент, то используется бурение сверлом с алмазной насадкой, не разрушающее стенки, прорезающее бетон, как нож масло.

Нормативы созревания бетона

Как только цемент вступает в контакт с водой, начинается реакция образования гидрогеля – связующего вещества. Период пластической усадки длится 8 часов, начиная от замеса. Поэтому жесткую смесь укладывают тотчас, а для доставки на расстояние изготавливают высокоподвижные составы.

В течение 7 дней, завершается гидратация в бетонной массе, и формируются кристаллы известняка. Набирается 70 % прочности.Через 28 дней раствор бетона должен превратиться в монолит, на 100 % отвечать требованиям по прочности.

Заключение

Актуально использовать все способы ускорения созревания и усадки бетона, чтобы уменьшением линейных размеров после 28 дней пренебречь в расчетах. Марки практически безусадочного бетона на основе пластификаторов уже находят применение, растворы называют безусадочными. Их используют на ответственных стройках.
