Железобетонные перемычки. Виды, размеры.

Железобетонные перемычки

Железобетонная продукция относится к категории, наиболее используемой в строительстве. Какой бы материал не применялся при возведении объекта, в ней всегда присутствуют данные бетонные элементы. О железобетонных перемычках, их видах, размерах, технических характеристиках пойдет сегодня речь. Их свойства стоит знать каждому мастеру, кто тесно связан со строительством.

Перемычки железобетонные (ПБ) предназначены для равномерного распределения вертикальной нагрузки на участках, где присутствуют технологические проемы. Зачастую их монтируют в местах окон, дверей. Железобетонный блок принято разделять по классу нагрузки и размерам. Для каждых задач отведены свои виды ЖБИ.

Базовые понятия

Железобетонный блок используют при усилении проемов стен, выполненных из кладочных материалов. Наиболее часто перемычка монтируется в кирпичных конструкциях, однако может использоваться при возведении стен из камня или бетона.

В производстве ПБ главными являются два компонента:

  • бетон – предпочтение отдают тяжелым маркам;
  • металлическая арматура, образующая монолитный железобетон, главное задачей которой является усилить внутренний объем на растяжение.

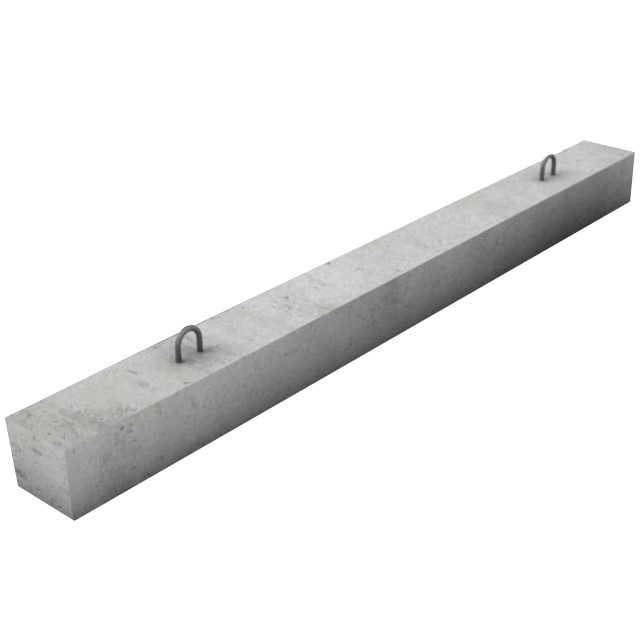

Дополнительно применяются строповые крюки (серьги) для транспортировки. Железобетонный усилитель изготавливается из горячекатаных прутьев с антикоррозионной защитой.

Прочностные характеристики бетона подбирают таким образом, что в разные периоды года они находились в пределах 70-90%.  Чтобы повысить характеристики бетона и свести к минимуму риск его разрушения в условиях нагрузки, в раствор вносят вспомогательные добавки

Железобетонный блок должен соответствовать параметрам, которые описывает технический регламент:

  • стойкость к растрескиванию;
  • готовые перемычки должны быть достаточно прочными;
  • высокая жесткость;
  • стойкость к низким температурам;
  • перемычка должна иметь коррозионную инертность.

Технические регламенты категорически не допускают образование коррозионных очагов на внутренней арматуре.

Продолжительность гарантированного эксплуатационного срока железобетонных блоков сильно зависит от характеристик сырья, соблюдения технологии заливки и армирования. Это стоит учитывать при изготовлении ПБ.

Железобетонные перемычки – виды, размеры, технические характеристики

Технические характеристики блоков идеально подходят для их использования в условиях статической нагрузки. Они принимают давление на конструктивно слабые зоны – дверные и оконные проемы. Технический регламент не запрещает использовать блок для других целей: ограждения, стойки и аналогичные элементы.

Железобетонные перемычки

Виды перемычек:

  • брусковый блок (ПБ) – наиболее распространенный вариант, ширина грани составляет не более 250 мм;
  • балочные ПГ – имеют характерный Г-образный паз для плит перекрытия;
  • ПП железобетонные, плиточные – малогабаритные блоки модульной конструкции, могут собираться в крупные элементы больше 250 мм;
  • фасадные ПФ – отличаются четвертным выступом за фасад, технически может использоваться в качестве нижней опоры для кладочного материала.

Выбор железобетонных блоков достаточно обширный. Приведем пример наиболее унифицированных размеров:

Обозначение классаРазмеры, мм
ДлинаШиринаВысота
ПБОт 1 030 с шагом 260, 130 мм120-250140, 290
ПП380-51065, 140, 220
ПГ250, 380, 510до 435
ПФ770-4 020140, 220, 290

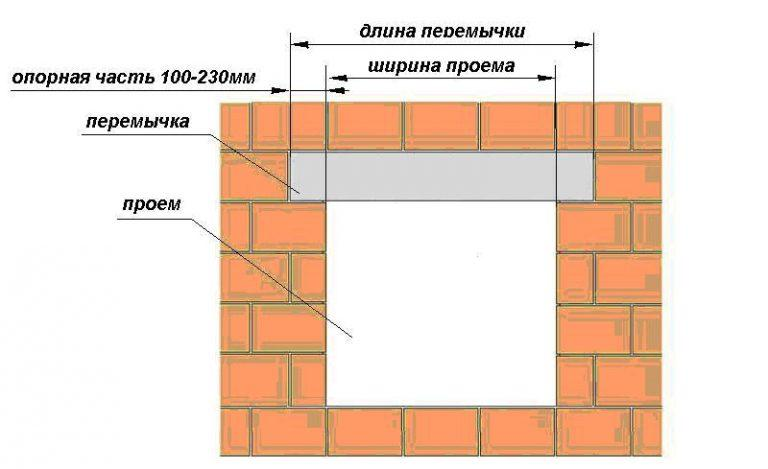

Длины нестандартных блоков могут достигать величины 5900 мм. Высоты для индивидуальных элементов подбираются с учетом кладки. Важно, чтобы длины используемых перемычек под окно или дверь были больше ширины проема не менее, чем на 100 мм – минимум треть высоты блока или ½-1 кирпич.

Железобетонные перемычки. Виды, размеры.

Что стоит помнить о выборе бетонных блоков:

  • железобетонные перемычки, их виды, размеры, технические характеристики описаны и регламентированы ГОСТ, поэтому при самостоятельном изготовлении стоит ориентироваться на эту информацию;
  • маркировка перемычки состоит из буквенно-цифровых символов, обозначающих размер (сечение, длина), класс и предельная нагрузка, плотность бетона и другие данные;
  • нагрузочная характеристика ненесущих балок допускает их монтаж в проемы до 2000 мм;
  • ЖБА из высокомарочного стального проката, размер сечения прутья до 6 мм.

Рекомендуемый технический класс бетона – не ниже В15, характеристика плотности раствора – от 2200 кг/м3.
