Бетонный камень, является искусственным строительно-конструкционным материалом, обладающим рядом преимуществ и недостатков. Одним из основных недостатков являются усадочные трещины в бетоне – следствие несоблюдения дозирования состава компонентов при приготовлении бетона, неправильный состав, либо несоблюдение правил ухода за бетонным изделием.
Усадочные трещины: допустимые значения
Трещины в бетоне являются концентраторами напряжений и причиной разрушающих факторов. Попадание и замерзание воды в зимнее время, приводит к дальнейшему расширению дефекта, отслаиванию кусочков прилегающего материала, обнажению арматуры и частичному разрушению конструкции.
Поэтому данный фактор регламентирован требованиями действующих нормативных документов, в частности требованиями СНиП 52-01-2003 «Бетонные и железобетонные конструкции. Основные положения».
Допускаемые значения усадочных трещин в бетоне СНиП 52-01-2003:
- Не более 0,3 миллиметра при длительном раскрытии (в соответствии с условиями сохранности арматурного пояса).
- Не более 0,4 миллиметра при длительном раскрытии (исходя из условий сохранности арматурного пояса).
- Не более 0,2 миллиметра при длительном раскрытии трещин (для герметичных сооружений).
- Не боле 0,3 миллиметра при непродолжительном раскрытии трещин (для герметичных сооружений).
Не допускаются дефекты бетона в следующих случаях:
- Сооружениях работающих под избыточным давлением жидкостей или газов.
- Сооружениях и изделиях с повышенной долговечностью.
- Сооружениях работающих в условиях повышенной агрессивности окружающей среды.
Причины усадочных трещин в конструкции
Существует три основных причины возникновения усадочных трещин. Все они связаны с нарушением технологии приготовления бетона и технологии строительства.
- Несоблюдение пропорций компонентов смеси в части увеличения количества затворителя. Сверхнормативное увеличение завторителя (воды) наблюдается при приготовлении бетона ручным способом с помощью листа металла и лопат. Большее количество затворителя существенно облегчает процесс перемешивания, но в то же время является причиной быстрой усадки и соответственного появления растрескиваний.
- Неправильный уход за свежезалитой конструкцией. После заливки усадочные трещины в бетоне появляются при интенсивном высыхании материала под воздействием прямых солнечных лучей. Нормативный документ СНиП 3.03.01-87 «Несущие и ограждающие конструкции» регламентирует следующие действия: в начальный период твердения бетон защищают от атмосферных осадков и потери влаги. На практике, в первые 72 часа схватывания и набора прочности, следует использовать укрывочные материалы и постоянное сбрызгивание поверхности сооружения или изделия водой.

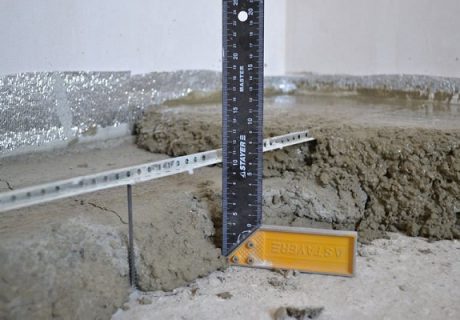

- Усадочные трещины могут образовываться вследствие уменьшения допустимого защитного слоя бетона вокруг арматуры. В соответствии с рекомендациями документа СНиП 52-01-2003 «Бетонные и железобетонные конструкции», толщина защитного слоя арматуры должна быть не менее диаметра арматурного стержня, но не менее 10 мм.
Любые наружные трещины, даже допустимые необходимо заделывать и зачеканивать. Попадание влаги и последующее ее замерзание в зимнее время ведет к постепенному расширению трещины, что в свою очередь ведет к постепенному разрушению всей конструкции.
Ремонт усадочных трещин
Для эффективной заделки усадочных трещин в бетоне используются различные ремонтные составы на основе эпоксидной смолы и мелкодисперсного песка. Этапы технологии:
- Расшивка трещины с помощью угловой шлифмашинки оснащенной кругом «по бетону».
- Тщательное обеспыливание повреждения и прилегающей территории.
- Заполнение трещины эпоксидной смолой смешанной с мельчайшим песком в пропорции 1:1.
Популярные материалы для ремонта усадочных дефектов: ЭД-16, ЭД-20, Epoxy 520, UZIN KR 416, UZIN KR 416 и Spolchemie.
При невозможности или экономической нецелесообразности ухода за бетоном в соответствии с требованиями СНиП 3.03.01-87, в бетон добавляют противоусадочные присадки предотвращающие появление усадочных трещин. Популярные противоусадочные составы: KEMA NONSHRINK, Реолен АУ 460 и Реолен АУ 461, ТМ «Праймео» ЕС-26, Denka CSA20 и другие.
При этом использование противоусадочных добавок в малоэтажном частном строительстве (заливке фундамента, возведение бетонных стен, обустройстве отмосток, дорожек, перекрытий погребов и т.п.) ведет к существенному удорожанию строительства. К примеру, использование состава KEMA NONSHRINK ведет к удорожанию 1 м3 бетонного раствора в среднем на 1 980 рублей. Поэтому при строительстве частного или дачного дома имеет смысл четко пропорции компонентов при приготовлении бетона и обеспечить правильный уход за залитой конструкцией.
