На заключительном этапе работ по обустройству скважин пространство вокруг обсадной колонны заполняют специальным цементным раствором. При затвердевании он образует монолитную рубашку для защиты трубы от агрессивных сред и газов. Для приготовления состава используется тампонажный цемент ПТЦ – особый подвид портландцемента.
Особенности тампонажного цемента
Раствор для тампонажных работ приготавливают из цемента со специфическими свойствами. Материал:
- имеет тонкий помол;
- затвердевает в короткие сроки, при этом смесь цемента с водой долго сохраняет текучесть, что позволяет ее свободно закачивать;
- схватывается и затвердевает, несмотря на контакт с водой;
- совместим с разнообразными добавками.
Монолитная конструкция, выполненная из тампонажного раствора, на протяжении многих лет сохраняет целостность и не теряет прочности благодаря устойчивости к влиянию окружающих сред, в том числе агрессивных.
Cостав
Основой для производства тампонажного цемента служит измельченный клинкер (от 80%) и гипс (2-3,5%). К ним добавляются различные минеральные вещества для приготовления рабочих смесей с заданными свойствами. Применяется несколько видов тампонажных растворов:
- Гигроскопический. Добавкой служит триэтаноломин.
- Песчанистый. К основному составу добавляют гипс, кварцевый песок.
- Утяжеленный. В число утяжеляющих добавок входят железнорудные минералы (магнетит, гематит, шпальт).
- Солестойкий. Тонкоизмельченный кварцевый песок, добавленный в раствор, позволяет создать материал, защищающий трубы от коррозии под воздействием грунтовых вод с высоким содержанием соли.
К специальным тампонажным портландцементам относят сульфатостойкую смесь, устойчивую к агрессивным средам.
В сложных геологических условиях, в том числе если в разрезе имеются пласты поглощающие или склонные к гидроразрыву, цементирование глубоких скважин осуществляется с использованием облегченных растворов. Облегченный тампонажный цемент изготавливается путем введения добавок, снижающих плотность состава – золы, трепела, диатомита, алюмосиликатных микросфер и т.д.
Еще ниже плотность легких тампонажных цементов, предназначенных для работ на большой глубине и для ремонта разрушенных участков оболочки. Такие материалы проще закачивать, они обладают высокой адгезией и хорошо сцепляются со старой цементной оболочкой трубы, способны заполнять пустоты и трещины. Добавками служит каолин, полые алюмосиликатные микросферы и т.д.
Отличие тампонажного и расширяющегося цемента. При цементировании скважин в пористых и рыхлых горных породах требуется создать оболочку из цементного камня, не склонного к усадке.
Расширяющийся цемент содержит добавки, благодаря которым в цементном растворе происходят химические реакции с образованием кристаллических продуктов. Таким образом, раствор в процессе застывания увеличивается в объеме, при этом получившийся камень имеет плотную структуру. Обычные тампонажные цементы не расширяются при твердении.
Маркировка тампонажного цемента
Тампонажный цемент производится в соответствии с ГОСТ 1581-96. Материал имеет маркировку ПТЦ (портландцемент). В зависимости от характеристик и свойств, тампонажный цемент бывает:
- Бездобавочным (I, I-G, I-H), с добавлением минеральных веществ (II), с примесями, регулирующими плотность состава (III).
- Утяжеленным (Ут), облегченным (Об);
- Для применения при низких и нормальных (15-50°С), умеренных (51-100°С) и повышенных (101-150°С) температурах;
- Обычным и сульфатостойким (СС).
В стандартной маркировке указывается тип цемента, его сульфатостойкость, средняя плотность, максимально допустимая температура применения, степень пластификации (ПЛ) или гидрофикации (ГФ), номер ГОСТа.
Рабочие характеристики зависят от марки тампонажного цемента и особенностей его изготовления. В таблице ниже приведены пределы, в которых могут варьироваться показатели материала.
Наименование показателя, ед.измерения | Возможный диапазон, численное значение |
Прочность на сжатие через 8 ч, Мпа | При твердении при температуре 38°С – 2,1 60 °С – 10,3 |
Прочность на изгиб, МПа | От 0,7 до 3,5 в зависимости от марки ПЦ |
Тонкость помола: Остаток на сите с сеткой №008, %, не более Удельная поверхность, м2/кг | 10-15 230-270 |
Водоотделение, мл, не более | 7,5-10 |
Растекаемость теста, мм, не менее | Для непластифицированного – 200 ПЛ – 220 |
Время загустевания до консистенции 30, мин, | От 90 |
Данные характеристики тампонажного цемента приводятся в сертификате на продукцию вместе с информацией о дате изготовления и объеме партии материала.
Сферы применения
Применение тампонажного цемента обусловлено его главным качеством: материал имеет высокие показатели прочности с самого начала затвердевания. Данный вид цемента в первую очередь предназначен для тампонирования нефтегазовых скважин. В процессе цементирования одновременно вытесняется буровая смесь.

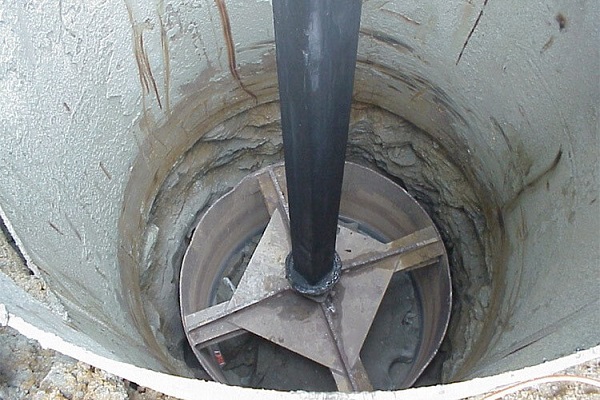

Тампонажный цемент для скважин закачивается с помощью насосного оборудования – чтобы обеспечить текучесть раствора объем воды должен превышать объем сухих компонентов в два раза. Получившаяся масса (пульпа) характеризуется высокой подвижностью, после затвердевания она образует плотный монолит, не склонный к усадке, между обсадной трубой и стенками скважины. При этом материал плотно сцеплен как с трубой, так и со стенками пробуренного в горных породах ствола.

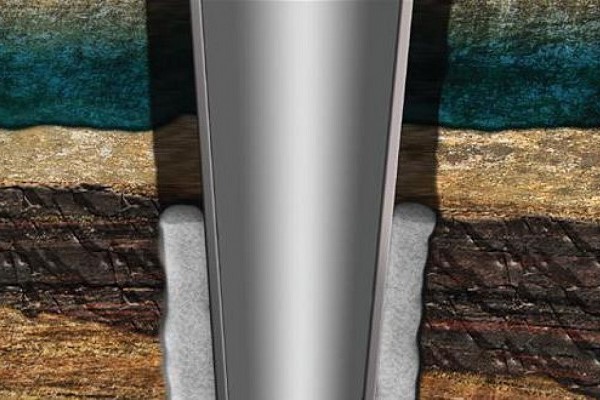

Цементная оболочка служит защитой обсадной трубы от сдвижек пластов, от контакта с грунтовыми водами, агрессивными газообразными средами. Тампонажный цемент применяется для укрепления дна скважины и сокращения ее глубины, для устранения повреждений самой обсадной колонны.

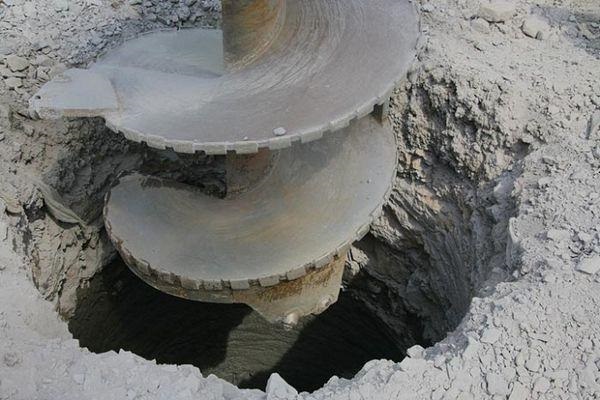

В строительстве данный вид цемента практически не используется. Исключением служит применение тампонажного цемента для фундамента из буровых свай, которые устанавливаются на сложных грунтах.
Заключение
Производители тампонажных цементов выпускают материалы с различными характеристиками для применения в любых условиях.
При подборе марки ПТЦ учитывается:
- глубина скважины;
- характеристики геологических пластов;
- уровень температуры в шахте (влияет на сроки затвердения раствора);
- показатель содержания соли в грунтовых водах и т.д.
Чтобы готовый монолит отвечал всем требованиям, важно использовать свежий тампонажный цемент, который хранился в герметичной упаковке.
