Цемент служит основой для создания широкого спектра строительных растворов, предназначенных для монтажных и отделочных работ. Гипс также применяется для изготовления строительных смесей, в первую очередь штукатурных.
Цементные растворы долго набирают прочность, а гипс быстро твердеет, поэтому велик соблазн смешать эти вяжущие, чтобы получить удобный для укладки состав. Разберемся, можно ли мешать гипс с цементом.
Использование гипса для производства цемента
Цемент – многокомпонентный материал, в состав которого входят:
- глинистые породы (суглинок, глина, глинистый сланец, лесс или лессовидные суглинки);
- минеральные породы карбонатной группы (кальциты, доломиты, известняк, мел, мергель).
Если рассматривать химический состав цемента, то в нем содержатся оксиды алюминия, кремния, магния, железа, кальция.
В ходе изготовления цемента природные материалы высушиваются, размалываются и смешиваются, после чего смесь подвергается нагреву до высоких температур. Получившийся клинкер снова размалывают – порошок должен быть мелким. Затем вводятся различные добавки-модификаторы для придания материалу определенных свойств.
Ко всем видам цементной смеси добавляют гипс, чтобы предотвратить быстрое схватывание раствора – это позволяет транспортировать готовый к работе материал на необходимые расстояния. Кроме того, гипс добавляет раствору прочности. Процент гипса в цементе строго определен – объем добавки составляет 3-6%, не более.
Эттрингит или «цементная бацилла»
Можно ли смешивать гипс с цементом, чтобы получить универсальный раствор, который хорошо наносится толстым слоем и позволяет за один прием выровнять поверхность с заметными дефектами? Несмотря на то, что такой подход практикуется недобросовестными частными мастерами, добавлять в цементно-песчаную смесь гипс или алебастр категорически не рекомендуется.
Алюминатные составляющие цемента входят в реакцию с гипсом при затворении водой, в результате чего образуется гидросульфоалюминат кальция – эттрингит. В давние времена появление эттрингита называли «цементной бациллой» – при наборе прочности кристаллы сильно увеличиваются в объеме и разрушают цементный камень, противостоять этому процессу невозможно.
Гидратация (присоединение молекул воды) происходит не только в процессе приготовления раствора, но и под воздействием влаги на материал – к примеру, если цементно-гипсовой смесью оштукатурены стены в помещении с высоким уровнем влажности или на открытом воздухе.
Печальные последствия
Недобросовестные исполнители применяют раствор цемента и гипса для чернового оштукатуривания поверхностей – смесь хорошо укладывается толстым слоем и быстро затвердевает. Это позволяет многократно увеличить скорость отделочных работ, так как без гипса цементно-песчаную смесь на бетонные стены приходится наносить слоями с промежуточной сушкой в течение нескольких часов.

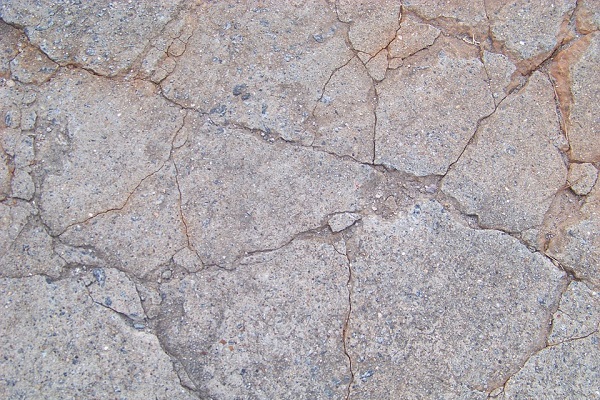

Однако такая штукатурка очень быстро, в течение одного-пяти дней, покрывается густой сетью микротрещин. Если материал нанесен на стену из красного кирпича внутри помещения, то положение может спасти финишный слой из цементного раствора без гипса или фасадной шпатлевки. В случае с бетонными стенами эта технология результата не принесет.
Гипс, добавленный в цементно-песчаный раствор, быстро схватывается – штукатурка становится твердой спустя считанные минуты после нанесения, но высыхает она значительно дольше и при этом подвергается воздействию «цементной бациллы» из-за протекающей химической реакции.
В результате штукатурный слой из смеси гипса и цемента внутри сухого помещения способен прослужить, не разрушаясь, до 5 лет, а на фасаде постройки придет в негодность после первой же зимы. Если для армирования использована металлическая сетка, то она быстро начнет ржаветь, поскольку за счет введения гипса штукатурка впитывает влагу. Следы ржавчины будут проступать на поверхности оштукатуренной стены.
Применение гипсо-цементной смеси
До того, как начали широко использовать модификаторы, способные повысить схватываемость раствора, гипс добавляли в цементно-песчаную смесь для оштукатуривания потолков и верхних откосов, чтобы упростить работу. В результате приходилось регулярно выполнять ремонт потолков, так как спустя несколько лет штукатурка могла начать отваливаться кусками.
Цемент с гипсом можно смешивать для получения эффективного вяжущего при одном условии – в смесь вводятся пуццолановые добавки, которые содержат кремнезем в активной форме. Это могут быть материалы природного происхождения (опока, диатомит, трепел) или искусственные (кислые доменные шлаки). Кремнезем снижает концентрацию гидрооксида кальция в смеси, тем самым препятствуя образованию эттрингита.
Гипсо-цементно-пуццолановое вяжущее (ГПВЦ) применяется для изготовления бетонов. При его изготовлении важно тщательно соблюдать пропорции компонентов, чтобы избежать риска повреждения материала «цементной бациллой».
Заключение
На совместимость гипса и цемента влияют их процентное соотношение и наличие кремнеземных добавок. Рекомендуется использовать эти вяжущие вещества по отдельности, в чистом виде, в качестве основы для приготовления различных строительных растворов, для изготовления поделок из цемента и гипса.
