Строительно-конструкционный связующий материал, работающий в условиях высокой температуры рабочей среды, называется огнеупорный цемент. В связи с тем, указанный строительный материал широко используется частными застройщиками при возведении отопительных печей и каминов, есть смысл рассказать о том, что такое жаростойкий цемент подробнее.
Где применяют огнеупорный цемент
Стойкостью к высокой температуре окружающей среды обладает глиноземистый огнеупорный цемент. Этот вид связующего сохраняет свои свойства при температуре сравнимой с температурой плавления стали – 1 750-1800 °C.
Для сравнения, конструкции, изготовленные на основе обычного общестроительного портландцемента, начинают разрушаться при температуре 250 °C, а при температуре 500 °C и более, разрушение приобретает необратимый характер.
Назначение огнеупорного цемента:
- Приготовление кладочных растворов для возведения отопительных печей и каминов.
- Приготовление растворов для обмазки топок печей и каминов.
- Приготовление растворов для строительства и эксплуатации промышленных (туннельных, муфельных, лабораторных и др.) печей.
- Промышленное производство огнеупоров, мертелей, сухих огнеупорных смесей, бетонных монолитов общего назначения.
Технический смысл «огнеупорности» цемента заключается в следующем – связующее, обладая специальным составом, схватывается и твердеет с образованием так называемых «керамических сцеплений». При этом общестроительный цемент схватывается и твердеет с образованием «гидравлических сцеплений».
Характеристики огнеупорного цемента
Глиноземистый цемент поучают методом совместного спекания и очень тонкого измельчения нескольких компонентов. В частности в состав огнеупорного цемента входят следующие компоненты:
- Огнеупорный глинозем не менее 60%. Основной компонент.
- Окись кальция до 35-40%.
- Присадки до 3-5% не более.

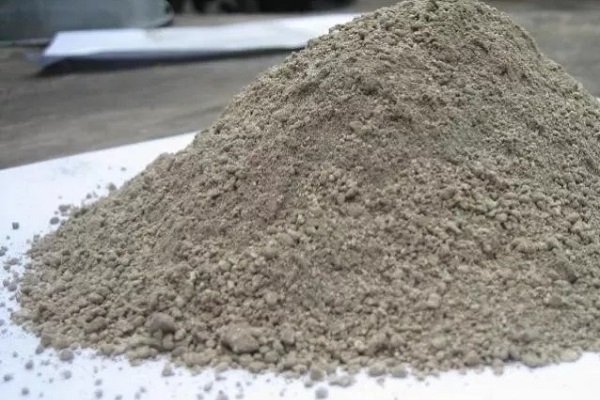

Внешне и тактильно, товарный жаропрочный цемент представляет собой тонкодисперсный (при просеивании лабораторных проб сквозь проверочное сито с размерами ячейки 0,08х0,08 мм допускаемый «не более 10%») порошок темно-коричневого, серого, светло-серого или белесого колера в зависимости от содержания глинозема.
Характеристика бетонной смеси на основе огнеупорного цемента:
- Величина прочности на сжатие: 250-600 кгс/см2 через 24-72 часа после затворения состава.
- Стойкость к вредным факторам (кислота, щелочь, минеральная гидрокарбонатная вода, сульфаты и пр.): высокая.
- Структура затвердевшего материала: низкопористая, влагонепроницаемая.
- Высокий уровень выделение теплоты образующейся при гидратации цемента: до70% в первые 24 часа после затворения от 100%.
- Допускаемая температура эксплуатации изделий и конструкций: 1 200-1 800 °C в зависимости от вида и количества присадок (шамотный порошок, хромистый порошок, магнезитовый порошок).
Маркировка жаростойкого цемента
Нормативный документ ГОСТ 969-91. «Цементы глиноземистые и высокоглиноземистые» в зависимости от содержания в связующем оксида алюминия (Al₂O₃) дифференцирует жаропрочный цемент на следующие виды:
- Глиноземистый материал ГЦ.
- Высокоглиноземистый материал ВГЦ I, ВГЦ II, ВГЦ III.
В зависимости от достигаемой прочности бетона в течение 72 часов, ГОСТ 969-91 дифференцирует цемент на следующие марки:
- ГЦ 40,ГЦ 50, ГЦ60.
- ВГЦ I-35.
- ВГЦ II-25,ВГЦ- 35.
- ВГЦ III-25.
- ВГЦ 70-ВГЦ 75
- ВГКЦ-70-1.
Арабские цифры, 40,50,60,25 и 35, сообщают потребителю, что бетонный материал на основе того или иного вида огнеупорного цемента, через 72 часа после затворения, при стандартных условиях набора прочности (температура воздуха 20-25 °C, 75-80% относительной влажности воздуха) будет обладать прочностью на сжатие 40 МПа, 50 МПа, 60 МПа и т.д.
Пример обозначения жаропрочного цемента: Цемент огнеупорный гц 40 ГОСТ 969-91. Цемент огнеупорный глиноземистый. Достигаемая прочность на сжатие через 72 часа после затворения бетонной смеси – 40 МПа или 400 кгс/см2. Эмпирическая огнеупорность 780-1 000°C. Огнеупорность связующего этого вида не регламентируется ГОСТ 969-91.
Назначение отдельных видов жаропрочного цемента
- Глиноземистый цемент ГЦ40-ГЦ60. Производство сухих огнеупорных смесей, дорожное строительство, бетонирование при отрицательных температурах, обмазка топок бытовых печей и каминов.
- Высокоглиноземистый цемент ВГЦ 70-ВГЦ 75, ВГЦI-ВГЦIII. Строительство сооружений работающих при очень высоких температурах среды. Производство быстротвердеющих бетонных растворив различного назначения.
- Высокоглиноземистый цемент ВГКЦ-70-1. Производство огнеупоров, футеровка промышленных печей, строительство подложек печей.
Цены на огнеупорный цемент
В соответствии со специальным назначением и специальной технологией изготовления, стоимость огнеупорных цементов достаточно высокая. Кроме того, большие партии материала этого вида, как правило, изготавливаются по отдельному заказу. На данный момент времени стоимость огнеупорного цемента в розничной продаже составляет:
- Цемент ГЦ-40, ГЦ-50, ГЦ-60: 1 600 рублей за мешок весом 50 кг. Производитель ОАО Пашийский Металлургическо-Цементный Завод, Российская Федерация.
- Цемент ВГЦ 70-ВГЦ 75, ВГЦI-ВГЦIII: 1480-1550 рублей за мешок весом 20кг. Производитель ООО «НТЗГЦ» (НИЖНЕТАГИЛЬСКИЙ ЗАВОД ГЛИНОЗЕМИСТЫХ ЦЕМЕНТОВ) Российская Федерация.
- Цемент ВГКЦ-70-1: 1 580-1 680 рублей за мешок массой 20 кг. Производитель компания ООO «Консолит», Российская Федерация.
Как сделать огнеупорный цемент своими руками?
Очень высокие цены и ограниченная доступность покупки специального огнеупорного цемента создают определенные трудности для простых частных застройщиков желающих иметь в своем распоряжении отопительные печи и отопительные камины.
В сети интернет очень много информации о том, как изготовить огнеупорный цемент для печи и камина с помощью различных жаростойких добавок: керамзит, асбест (запрещенный по причине своей канцерогенности), доменного шлака, боя шамотного кирпича, золы уноса и даже хромитовой руды которую неизвестно где можно купить.
На основании практического опыта успешной эксплуатации отопительной печи частного дома можно сделать вывод. Для строительства и эксплуатации топки и других конструкций печи, находящихся под кровлей здания можно и нужно использовать раствор глины и песка смешанный в пропорциях 1:1, плюс затворитель до консистенции «домашней сметаны».
Для строительства дымохода и части дымохода расположенного под кровлей здания можно использовать раствор, приготовленный по указанной выше пропорции. Часть дымохода, расположенная над кровлей здания строится на основе кладочного раствора приготовленного по рецепту: обычный портландцемент любой марки, смешанный с песком в пропорции 1:2.
Заключение
Использование жаростойкого глиноземистого цемента при строительстве частных отопительных сооружений допустимо. Однако это не является экономически оправданно в плане себестоимости строительства и дальнейшей эксплуатации частных сооружений.
