Неразрушающие испытания бетона



Испытание готовых бетонных конструкций на сжатие, является одним из факторов оценки состояния зданий и сооружений. С помощью тех или иных технологий проверяется фактическая прочность нового или старого бетонного сооружения.

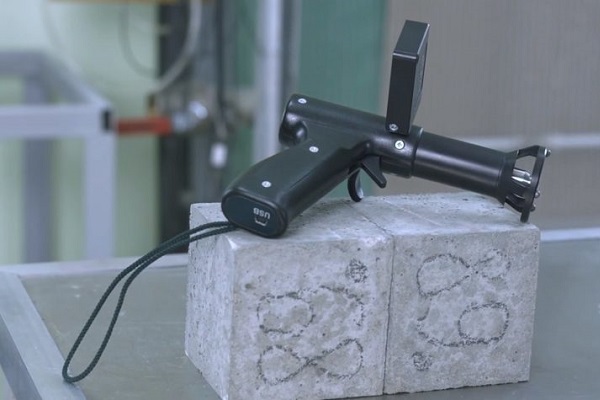

испытание бетона неразрушающим методом

По результатам испытаний принимается решение о возможности дальнейшей эксплуатации конструкции, возможности ее ввода в эксплуатацию, необходимости усиления и т.п. Неразрушающие испытания бетона – самый популярный и перспективный вид проверки прочности, характеризующийся высокой производительностью, приемлемой точностью, низкой трудоемкостью, невысокой себестоимостью и простотой.

Технологии неразрушающего контроля прочности бетона

Все существующие технологии неразрушающего контроля, регламентированные ГОСТ 22690-2015 основаны на механическом воздействии на поверхность бетона. В отличие от проверки прочности по методике разрушения образцов, технологии неразрушающего контроля являются косвенными.

Фактическую прочность материала определяют по специальным таблицам, составленным на основе эмпирических данных. Отдельной строкой идет технология определения прочности с помощью ультразвуковых волн по ГОСТ 17624-2012.

В этом случае используются специальный прибор, излучающий ультразвуковые волны и измеряющий время и скорость их распространения в толще бетона. Истинную прочность материала определяют по экспериментально установленным зависимостям.  Использование показывающих (прочность материала) приборов, действующим ГОСТом не допускается. Это наиболее точный метод неразрушающего контроля.

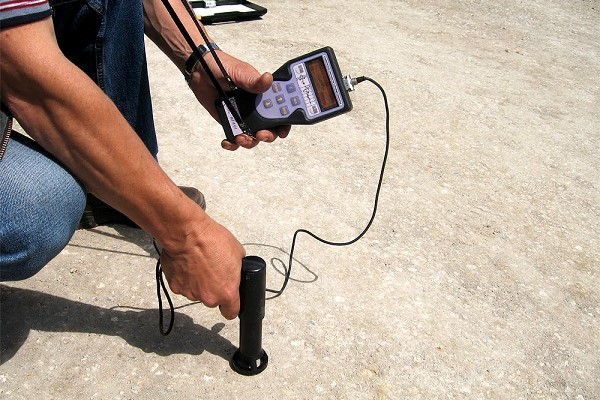

Неразрушающие испытания бетона

Виды испытаний бетона неразрушающим методом ГОСТ 22690-2015:

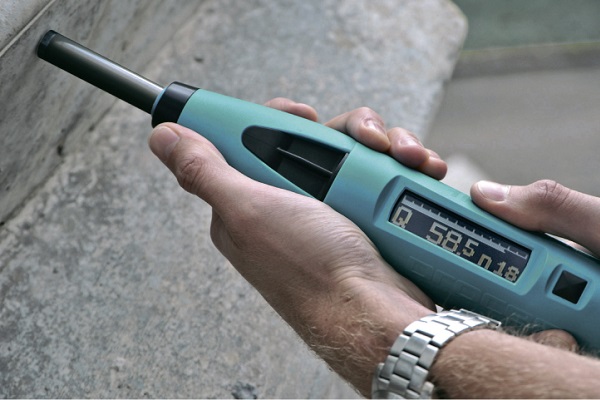

  • Упругий отскок. Измеряется значение величины обратного отскока средства измерения после удара о поверхность испытуемой конструкции. Для измерения величины отскока применяют склерометр Шмидта и его аналоги. Количество измерений на участке поверхности для расчета средней величины – 9. Минимальная толщина бетона – 0,1м.
  • Пластическая деформация. Измеряются габариты следа от шарика, образовавшегося после удара рабочей частью молотком Кашкарова. Самый простой и дешевый метод. Количество измерений – 5. Минимальная толщина конструкции, при которой разрешено определять прочность данным методом – 0,07 м.
  • Ударный импульс. Измеряется значение величины энергии удара в момент удара бойка средства измерения об испытуемую поверхность. Используются приборы: ИПС МГ 4.03, ОНИКС ОС, ОНИКС-2,5. Количество измерений – 10. Минимальная толщина конструкции – 0,05 м.
  • Отрыв образца. Измеряется сила напряжения отрыва стального диска приклеенного к бетону. Вследствие сложности технологии, в последнее время используется очень редко. Измерительное оборудование, приборы: ПОС-30-МГ4 и ПОС-50-МГ4. Количество измерений – 1. Минимальная толщина бетона 0,05 м.
  • Отрыв образца со скалыванием или скалывание ребра изделия. Измеряется числовое значение силы необходимой для скалывания кусочка ребра или вырыва специального анкера. Самое точное испытание бетона неразрушающим методом. Рекомендуется использовать приборы: ПОС-50МГ4 «Скол», ГПНВ-5, ГПНС-4. 2.6. Количество измерений – 1. Минимальная толщина конструкции – 0,05 м. Глубина заделки анкера: 30, 35, 40 и 48 мм в зависимости от прибора измерения.

Примечание. Измерения осуществляются на участке бетона площадью от 0,1 до 0,9 м2.

Испытание бетона методом неразрушающего контроля ГОСТ 17624-2012

Суть технологии заключается в измерении времени и скорости распространения ультразвуковых волн в толще конструкции или железобетонного изделия. Существует две методики: сквозное прозвучивание и поверхностное прозвучивание.

Неразрушающие испытания бетона

В первом случае излучатель УЗ-волн и приемник волн располагают с разных сторон проверяемой конструкции.

Во втором случае, излучатель и приемник расположены с одной стороны на определенном расстоянии, регламентированном Гостом как база прозвучивания. Первый вариант применяется для определения прочности тела бетона, а второй для определения прочности бетона в поверхностном слое.

Ультразвуковой метод единственный из видов испытаний бетона на прочность неразрушающим методом, который позволяет получить более-менее точное значение прочности на сжатие не только поверхностного слоя, но толщи сооружения. Приборы для определения прочности ультразвуковым прозвучиванием: УК1401, Бетон-32, УК-14П, УКС-МГ4, УКС-МГ4С.

Виды испытаний. Таблица значений.

Каждому виду технологии неразрушающего контроля прочности соответствует определенный рекомендованный диапазон прочности на сжатие. Максимальный диапазон измерения прочности регламентируется результатами, полученными эмпирически и производителями средств измерения. Для удобства выбора вида испытаний, сводим диапазоны и погрешности измерений в таблицу.

Табл.1

Вид технологииДиапазон измерений прочности бетона, кгс/см2Точность измерений, ±, %
Упругий отскок50-50050
Пластическая деформация30-40
Ударный импульс50-150050
Отрыв диска50-600

Нет данных

Отрыв скалыванием50-1000
Скалывание ребра100-700
Ультразвуковое исследование100-40030-50

Примечание. Прочность бетона определяют на участках поверхности соответствующей площади, не имеющих видимых повреждений и аморфных отслоений, при плюсовой температуре окружающего воздуха.

Заключение

Частным покупателям сооружений и застройщикам малоэтажных зданий, которые решают задачу определения прочности новой или старой бетонной конструкции, можно рекомендовать использование следующих недорогих методик: пластическая деформация или упругий отскок.

Простота данных технологий позволяет провести измерения своими силами. Цена вопроса заключается в стоимости инструмента: молоток Кашкарова или склерометр Шмидта. На данный момент времени цена молотка Кашкарова в среднем составляет 2 500-2 700 рублей, а стоимость аренды склерометра Шмидта 400-500 рублей в сутки.

Таблицы для определения прочности методами пластической деформации или упругого отскока можно найти в интернете бесплатно.
