Водонепроницаемость бетона

Водонепроницаемость бетона – это одна из важнейших технических характеристик данного строительного материала, «сообщающая» застройщику о способности или неспособности застывшего бетона пропускать сквозь себя влагу под определенной величиной избыточного давления.

Величина водонепроницаемости важный фактор при возведении гидротехнических сооружений и бетонных сооружений, работающих в условиях повышенной влажности: резервуары для воды, тоннели метрополитенов, фундаменты, подвалы, погреба и пр.

Обозначение и метод определения водонепроницаемости

В соответствии с требованиями ГОСТ 12730.5-84 «Бетоны. Методы определения водонепроницаемости», обозначение водонепроницаемости конкретной марки строительного материала состоит из буквы «W» и четных цифр: 2,4,6,8….20. Цифра следующая за буквой «W» обозначает величину избыточного давления воды в кгс/см2 при котором испытуемый образец в течение определенного времени не пропускает воду. Например, водонепроницаемость бетона w6 составляет 6 кгс/см2 или 0,6 МПа, водонепроницаемость бетона w4 – 4 кгс/см2, 0,4МПа и т.д.

В соответствии с требованиями ГОСТ, определение водонепроницаемости бетона производят на серии образцов диаметром 150 мм и высотой: 150, 100, 50 и 30 мм. Образцы в количестве 6 шт. каждого типоразмера помещают в специальное «шестизарядное» устройство определения водонепроницаемости бетона, и постепенно увеличивая давление воды, по появившемуся «мокрому» пятну, определяют при каком давлении воды бетон начинает пропускать влагу. Общее время испытания серии образцов каждого типоразмера составляет – 4, 6, 12 и 16 часов, в зависимости от высоты (30, 50,100 и 150 соответственно).

Водонепроницаемость серии образцов оценивают по максимальному давлению воды, при котором на 4-х образцах не было инфильтрации влаги, а класс бетона по водонепроницаемости принимают по следующей таблице:

Факторы, влияющие на водонепроницаемость бетона

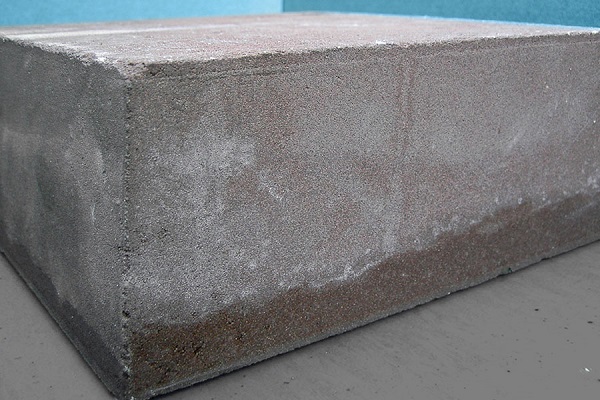

Величина проницаемости влаги зависит и определяется пористой структурой строительного материала.

Соответственно на водонепроницаемость конкретной партии бетона влияют следующие факторы:

• Плотность. Здесь существует прямая зависимость – чем выше плотность, тем выше коэффициент водонепроницаемости бетона.
• Усадка бетона. Вредный фактор, ведущий к повышению проницаемости конструкции для влаги.
• Излишнее количество затворителя. Превышение оптимального водоцементного соотношения ведет к значительному образованию пор, что в сою очередь ведет к уменьшению коэффициента водонепроницаемости.
• Наличие или отсутствие специальных присадок. Полимерные, пластифицирующие, кольматирующие или гидрофобизирующие значительно увеличивают способность конструкции противостоять давлению воды.
• Вид цемента. Глиноземистый, пуццолановый или высокопрочный цемент в процессе гидратации связывают большее количество затворителя. Поэтому бетон, приготовленный на их основе, обладает более плотной структурой, следовательно, более высокой степенью водонепроницаемости.
• Возраст конструкции. В процессе набора прочности в толще бетона увеличивается количество гидратных новообразований заполняющих поры и капилляры – водонепроницаемость возрастает.
• Марка бетона. Здесь существует прямая зависимость – чем выше марка материала, тем выше способность противостоять влаге. Данную зависимость наглядно иллюстрирует таблица водонепроницаемость бетона:

Способы повышения водонепроницаемости бетона

Учитывая сказанное, технология увеличения водонепроницаемости бетона заключается в минимизации числа пор и капилляров следующими способами:

• Максимальное уменьшение усадки с помощью следующих мероприятий: внесение специальных присадок («Mapecure SRA», «Бисил СРА», «ASOPLAST-MZ»), применение глиноземистых, расширяющих и высокопрочных цементов, соблюдение оптимального «водоцементного» соотношения, уход за свежезалитой конструкцией (укрыв полиэтиленовой пленкой, сбрызгивание водой в течение 72 часов после заливки).
• Тщательное вибрирование (уплотнение) с помощью специального оборудования: глубинными и наружными вибраторами.
• Внесение специальных гидроизоляционных присадок. Эффективные добавки в бетон для водонепроницаемости: «Penetron», «Кристалл», «Типром К», «Disom-Hidrofugo», «ПЛИОНИТ АКТИВ», «Аквасил», «Полифлюид», «Пента 811» и др.
• Вакуумирование свежеуложенного бетона с помощью специальных установок. Данный способ позволяет эффективно удалять из толщи конструкции лишнюю воду и «паразитный» воздух.

Заключение

Актуальность увеличения водонепроницаемости бетонных конструкций для частных застройщиков заключается в возможности сэкономить на дорогостоящей гидроизоляции фундамента, подвала или погреба. В зависимости от выбранного способа увеличения водонепроницаемости можно либо вообще отказаться от гидроизоляции, либо использовать самый бюджетный вариант.
