Бетон с арматурой: что это такое, как правильно армировать бетон, какие ошибки избегать

Бетон – один из самых распространенных и универсальных материалов в строительстве. Он обладает высокой прочностью, долговечностью, водостойкостью и пожаробезопасностью. Однако бетон имеет и свои недостатки: он слабо сопротивляется растяжению и изгибу, подвержен трещинообразованию и коррозии. Чтобы улучшить характеристики бетона, его армируют – то есть укрепляют внутри специальными элементами из металла или других материалов. В этой статье мы расскажем, что такое бетон с арматурой, зачем он нужен, как выбрать материалы для армирования, как правильно армировать бетон и какие ошибки нужно избегать при этом.

Что такое бетон с арматурой и зачем он нужен

Определение понятия “бетон с арматурой” и его особенности

Бетон с арматурой – это композитный материал, состоящий из бетона и арматуры. Арматура – это элементы из металла или других материалов, которые встраиваются в бетонную конструкцию для увеличения ее прочности и жесткости. Арматура может быть разной формы, размера и расположения в зависимости от назначения и условий эксплуатации бетона.

Бетон с арматурой образует единое целое благодаря сцеплению между бетоном и арматурой. Сцепление зависит от факторов, таких как шероховатость поверхности арматуры, диаметр стержней, расстояние между ними, качество бетона и температура. Чем лучше сцепление, тем лучше работает бетон с арматурой как единая система.

Преимущества и недостатки бетона с арматурой по сравнению с обычным бетоном

Бетон с арматурой имеет ряд преимуществ по сравнению с обычным бетоном:

• Увеличивает прочность бетона на растяжение и изгиб. Бетон хорошо переносит нагрузки на сжатие, но слабо на растяжение. Арматура компенсирует этот недостаток, принимая на себя часть растягивающих усилий.
• Уменьшает трещинообразование в бетоне. Трещины в бетоне могут возникать из-за температурных перепадов, усадки, химических реакций, неравномерного распределения нагрузок и других причин. Арматура предотвращает или ограничивает распространение трещин, улучшая долговечность бетона.
• Позволяет создавать более сложные и изящные формы бетонных конструкций. Бетон с арматурой может принимать любую форму, которая задается опалубкой. Это дает большую свободу для архитектурного и инженерного дизайна.

Однако бетон с арматурой также имеет некоторые недостатки:

• Увеличивает стоимость и трудоемкость строительства. Арматура требует дополнительных материалов, инструментов и рабочей силы для ее изготовления, установки и заливки бетоном. Кроме того, арматура увеличивает вес бетонной конструкции, что влияет на фундамент и транспортировку.
• Подвержен коррозии. Металлическая арматура может ржаветь под воздействием влаги, кислот, солей и других агрессивных сред. Коррозия арматуры приводит к уменьшению ее сечения, снижению прочности бетона и появлению трещин. Для защиты арматуры от коррозии необходимо обеспечить достаточный защитный слой бетона и использовать специальные покрытия или добавки.

Области применения бетона с арматурой в строительстве и ремонте

Бетон с арматурой – это универсальный материал, который можно использовать в различных областях строительства и ремонте. Благодаря армированию бетон приобретает дополнительную прочность, жесткость и долговечность, а также возможность принимать любые формы и конфигурации. В зависимости от назначения и условий эксплуатации бетона, можно выбрать разные виды арматуры, которые будут удовлетворять требованиям к качеству, надежности и эстетике.

Вот некоторые примеры областей применения бетона с арматурой в строительстве и ремонте:

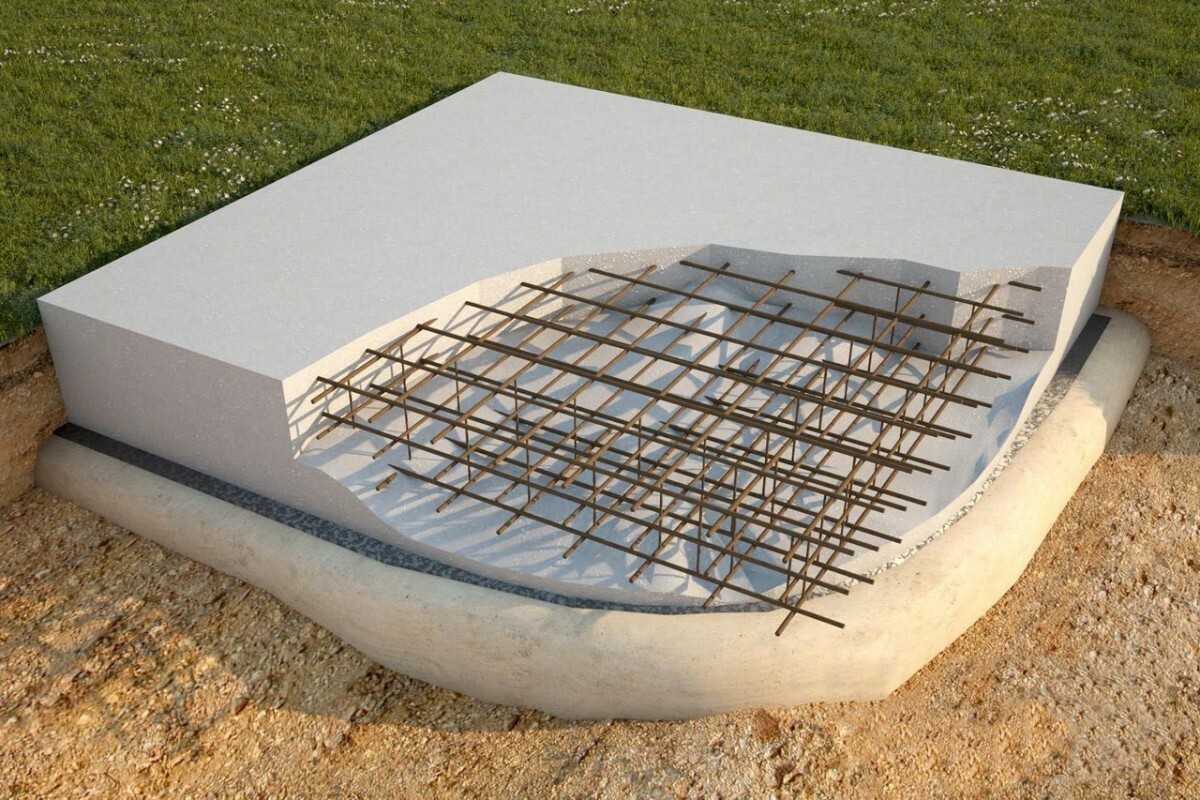

• Фундаменты. Бетон с арматурой позволяет создавать надежные и долговечные основания для зданий и сооружений. Армирование увеличивает несущую способность фундамента, устойчивость к сейсмическим воздействиям и грунтовым движениям.
• Стены.  Армирование повышает прочность стен на изгиб, удар и взрыв, а также защищает от трещин при усадке и температурных колебаниях.
• Перекрытия. Бетон с арматурой применяется для изготовления плит, балок, ригелей и других элементов перекрытий между этажами. Армирование обеспечивает необходимую жесткость и нагрузочную способность перекрытий, а также позволяет создавать разнообразные формы и конфигурации.
• Колонны. Армирование усиливает колонны на сжатие, изгиб и кручение, а также предотвращает разрушение при коррозии или пожаре.
• Лестницы. Бетон с арматурой используется для создания лестничных маршей, ступеней, подступенков и перил в зданиях и сооружениях. Армирование улучшает прочность и безопасность лестниц, а также дает возможность реализовывать различные дизайнерские решения.
• Полы. Армирование повышает износостойкость и устойчивость полов к механическим и температурным нагрузкам, а также предотвращает образование трещин и деформаций.
• Дороги и мосты. Бетон с арматурой используется для строительства дорожных покрытий, мостовых переходов, туннелей и других транспортных сооружений. Армирование увеличивает несущую способность и долговечность дорожных конструкций, а также защищает их от воздействия окружающей среды.
• Гидротехнические сооружения.  Армирование усиливает бетон на давление, изгиб и кручение, а также защищает его от воды, льда и эрозии.
• Специальные конструкции. Бетон с арматурой используется для строительства специальных конструкций, таких как бункеры, силосы, резервуары, трубопроводы и другие. Армирование обеспечивает высокую прочность и надежность бетона при экстремальных условиях эксплуатации.

Виды армирования бетона

В зависимости от способа соединения арматуры с бетоном, можно выделить следующие виды армирования бетона:

• Монолитное армирование — это армирование, при котором арматура и бетон заливаются одновременно в опалубку и образуют единый монолит;
• Железобетонное армирование — это армирование, при котором арматура и бетон изготавливаются отдельно и соединяются на строительной площадке с помощью сварки, заклепок, болтов или скоб;
• Стеклопластиковое армирование — это армирование, при котором в качестве арматуры используются стеклопластиковые стержни или сетки, которые имеют высокую прочность, легкость, химическую стойкость и не подвержены коррозии;
• Композитное армирование — это армирование, при котором в качестве арматуры используются композитные материалы на основе углеродного, базальтового или другого волокна, которые имеют высокие механические свойства и низкий вес.

и другие.

Как выбрать арматуру в зависимости от назначения и условий эксплуатации бетона

При выборе арматуры для бетона необходимо определиться со следующими параметрами.

• Определить назначение бетонной конструкции;
• Выбрать тип и профиль арматуры в зависимости от условий эксплуатации;
• Подобрать класс прочности и модуль упругости арматуры;
• Учесть совместимость и сцепление арматуры с бетоном;
• Защитный слой бетона над арматурой.

Рассмотрим каждый из этих факторов подробнее.

Назначение бетонной конструкции

В зависимости от того, какую функцию выполняет бетонная конструкция, можно выбирать различные виды армирования бетона. Существуют следующие основные виды армирования бетона:

• Несущее армирование — это армирование, которое обеспечивает необходимую прочность и жесткость бетонной конструкции для переноса различных нагрузок (собственного веса, ветровых, снеговых, сейсмических и т.д.);
• Распределительное армирование — это армирование, которое распределяет нагрузки по площади бетонной конструкции и предотвращает появление трещин в бетоне;
• Антикоррозионное армирование — это армирование, которое защищает бетон от воздействия химических реагентов, влаги, кислотных дождей и других факторов, которые могут вызвать коррозию арматуры и разрушение бетона;
• Декоративное армирование — это армирование, которое придает бетонной конструкции эстетический вид и улучшает её внешний вид.

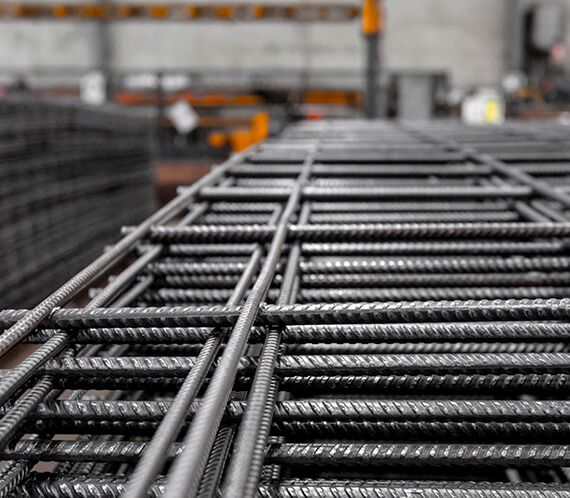

Тип и профили арматуры в зависимости от назначения эксплуатации

В зависимости от того, какими внешними воздействиями подвергается бетон в процессе эксплуатации, можно выбирать различные типы и профили арматуры. Существуют следующие основные типы и профили арматуры:

• Гладкая арматура — это арматура, которая имеет гладкую поверхность без ребер и насечек. Гладкая арматура имеет низкое сцепление с бетоном и используется для армирования бетона в условиях низких нагрузок и деформаций;
• Рифленая арматура — это арматура, которая имеет периодический профиль с ребрами и насечками. Рифленая арматура имеет высокое сцепление с бетоном и используется для армирования бетона в условиях высоких нагрузок и деформаций;
• Одинарная арматура — это арматура, которая состоит из одного стержня или проволоки. Одинарная арматура имеет простую форму и используется для армирования бетона в простых конструкциях, таких как плиты, стены, колонны и т.д.;
• Сборная арматура — это арматура, которая состоит из нескольких стержней или проволок, соединенных между собой. Сборная арматура имеет сложную форму и используется для армирования бетона в сложных конструкциях, таких как балки, рамы, каркасы и т.д.;
• Прямая арматура — это арматура, которая имеет прямолинейную форму без изгибов и крюков. Прямая арматура используется для армирования бетона в прямых участках конструкций;
• Изогнутая арматура — это арматура, которая имеет изогнутую форму с изгибами и крюками. Изогнутая арматура используется для армирования бетона в изогнутых участках конструкций, таких как углы, стыки, отверстия и т.д.

Выбор класса прочности и модуля упругости арматуры

Класс прочности — это показатель максимального напряжения, которое может выдержать арматура при растяжении без разрушения. Класс прочности обозначается буквой А и цифрами, которые указывают на предел прочности в МПа (например, А240 — предел прочности 240 МПа);



Модуль упругости — это показатель отношения напряжения к деформации арматуры при малых нагрузках. Модуль упругости обозначается буквой Е и цифрами, которые указывают на модуль упругости в ГПа (например, Е200 — модуль упругости 200 ГПа).

В зависимости от типа и профиля арматуры, можно выбирать различные классы прочности и модули упругости арматуры, учитывая следующие правила:

1. Класс прочности и модуль упругости арматуры должны быть не ниже класса прочности и модуля упругости бетона;
2. Класс прочности и модуль упругости арматуры должны быть согласованы с типом и профилем арматуры, так как разные типы и профили арматуры имеют разные характеристики и свойства;
3. Класс прочности и модуль упругости арматуры должны быть подобраны в зависимости от назначения и условий эксплуатации бетона, так как разные нагрузки и воздействия требуют разной степени упругости и прочности арматуры.

Совместимость и сцепление арматуры с бетоном

Для обеспечения надежности и долговечности бетонной конструкции необходимо, чтобы арматура и бетон имели хорошую совместимость и сцепление между собой. Совместимость и сцепление арматуры с бетоном зависят от следующих факторов:

• Коэффициент линейного расширения — это отношение увеличения длины материала к его начальной длине при изменении температуры на единицу. Коэффициент линейного расширения арматуры и бетона должен быть примерно одинаковым, чтобы избежать возникновения напряжений в бетоне при температурных перепадах;
• Предел текучести — это напряжение, при котором материал начинает деформироваться без возврата в исходное состояние. Предел текучести арматуры и бетона должен быть согласованым, чтобы избежать появления пластических деформаций в бетоне при нагрузках;
• Профиль арматуры — это форма поверхности арматуры, которая определяет её способность к сцеплению с бетоном. Профиль арматуры должен быть таким, чтобы обеспечить максимальное сцепление с бетоном при минимальном расходе материала.

Защитный слой бетона над арматурой

Для защиты арматуры от коррозии, механических повреждений и других негативных факторов необходимо, чтобы над арматурой был защитный слой бетона. Защитный слой бетона над арматурой зависит от следующих факторов:

• Класс бетона — это показатель прочности бетона на сжатие. Класс бетона определяет толщину защитного слоя бетона над арматурой. Чем выше класс бетона, тем тоньше может быть защитный слой;
• Условия эксплуатации бетона — это факторы, которые влияют на степень коррозии арматуры. Условия эксплуатации бетона определяют толщину защитного слоя бетона над арматурой. Чем жестче условия эксплуатации, тем толще должен быть защитный слой;
• Расположение арматуры — это положение арматуры относительно поверхности бетона. Расположение арматуры определяет толщину защитного слоя бетона над арматурой. Чем ближе арматура к поверхности бетона, тем толще должен быть защитный слой.

Подбор арматуры для бетона — это важный и ответственный процесс, который требует учета множества факторов и параметров. Правильный выбор арматуры для бетона обеспечит качество и долговечность бетонной конструкции, а также её эстетический вид и функциональность. Бетон с арматурой — это надежный и современный строительный материал, который позволяет реализовать любые архитектурные и инженерные задумки.

В данном виде подробно рассказывается о разных видах арматуры, используемых в строительстве.

Как правильно армировать бетон: пошаговая инструкция

Для того, чтобы правильно армировать бетон, нужно выполнить следующие шаги:

Как подготовить поверхность для заливки бетона с арматурой

Перед тем, как залить бетон с арматурой, необходимо подготовить поверхность, на которой будет производиться заливка. Поверхность должна быть ровной, чистой, сухой и прочной. Если поверхность имеет неровности, трещины или загрязнения, то нужно их устранить. Для этого можно использовать специальные растворы, грунтовки или гидроизоляционные материалы.

Также необходимо установить опалубку – временную конструкцию из дерева, металла или пластика, которая ограничивает форму и размеры будущего бетонного изделия. Опалубка должна быть прочной, жесткой и герметичной, чтобы выдержать давление свежего бетона и не деформироваться. Опалубку нужно закрепить на поверхности с помощью шпилек, гвоздей или скоб.

Как расположить арматуру внутри опалубки и закрепить её

Следующий шаг – это расположение арматуры внутри опалубки. Арматура должна быть без ржавчины, грязи и масла.

Арматуру нужно расположить таким образом, чтобы она образовывала равномерную сетку в плоскости бетона. Для этого можно использовать специальные приспособления: крючки, скобы, хомуты или сварку. Арматуру нужно закрепить так, чтобы она не сдвигалась при заливке бетона и не контактировала с опалубкой.

Подробное видео на тему, как опустить каркас арматуры в опалубку.

Какие требования к армированию должны быть выполнены

При армировании бетона нужно соблюдать определенные требования, которые обеспечивают качество и надежность конструкции. К таким требованиям относятся:

• Минимальная толщина бетона – это расстояние от поверхности бетона до центра арматурного стержня. Эта толщина должна быть не меньше, чем диаметр стержня, умноженный на 2. Например, если диаметр стержня равен 10 мм, то минимальная толщина бетона должна быть не меньше 20 мм.
• Расстояние между стержнями – это расстояние от центра одного стержня до центра другого стержня в плоскости бетона. Это расстояние должно быть не меньше, чем диаметр стержня, умноженный на 3. Например, если диаметр стержня равен 10 мм, то расстояние между стержнями должно быть не меньше 30 мм.
• Защитный слой – это толщина бетона, которая покрывает арматуру снаружи. Этот слой защищает арматуру от коррозии, воздействия влаги, температуры и химических веществ. Защитный слой должен быть не меньше, чем диаметр стержня, умноженный на 4. Например, если диаметр стержня равен 10 мм, то защитный слой должен быть не меньше 40 мм.

Как залить бетон и ухаживать за ним в процессе твердения

После того, как арматура расположена и закреплена внутри опалубки, можно приступать к заливке бетона.

Бетон можно залить с помощью лопаты, ведра или бетононасоса. Заливать равномерно по всей поверхности опалубки, заполняя все пустоты и углы. Бетон нужно уплотнять с помощью вибратора или лопаты, чтобы избавиться от воздушных пузырей и обеспечить плотное сцепление с арматурой.

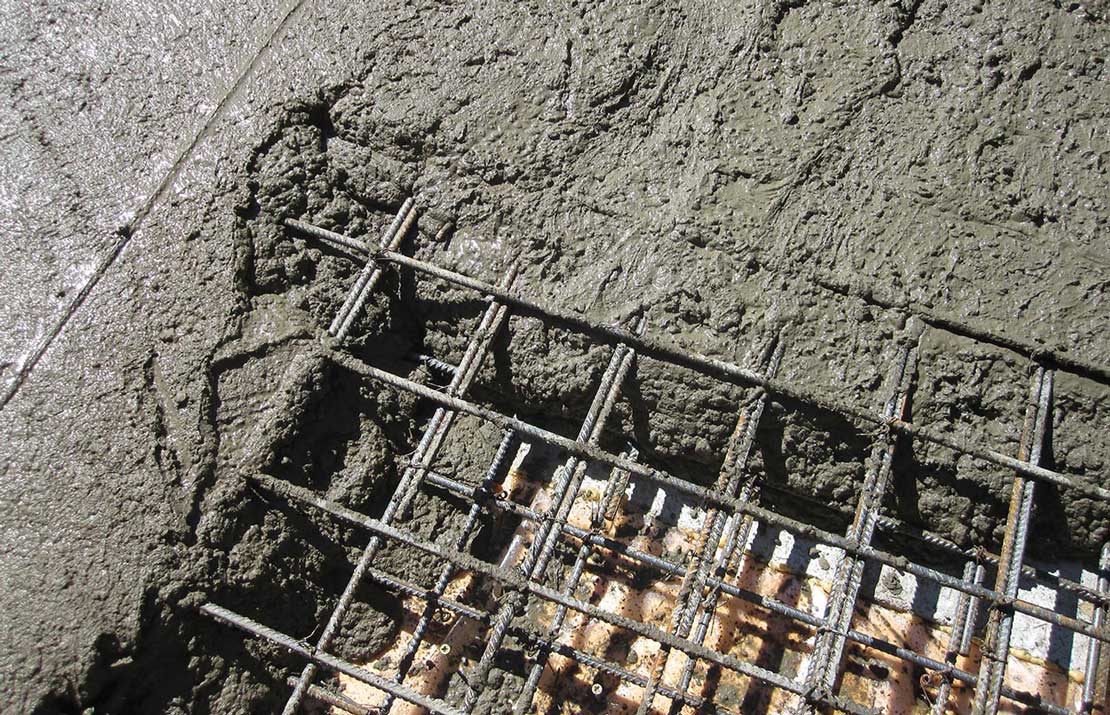

Заливка бетона в опалубку на практике выглядит следующим образом.

После заливки бетона нужно ухаживать за ним в процессе твердения. Твердение бетона – это химическая реакция между цементом и водой, которая образует твердый каменный материал. Для того, чтобы бетон полностью отвердел и приобрел необходимую прочность, нужно соблюдать следующие условия:

• Поддерживать оптимальную температуру. Температура бетона должна быть в пределах от +5 до +30 градусов Цельсия. Если температура слишком низкая или высокая, то реакция твердения замедляется или нарушается. Для поддержания температуры можно использовать утеплители, обогреватели или охладители.
• Поддерживать оптимальную влажность. Влажность бетона должна быть не менее 80%. Если бетон слишком сухой, то реакция твердения прекращается. Для поддержания влажности можно использовать полив, увлажнители или пленки. Также можно добавлять в бетон специальные добавки, которые улучшают его свойства и ускоряют твердение.

• Защищать бетон от внешних воздействий. Бетон должен быть защищен от прямого солнечного света, дождя, снега, ветра и механических повреждений. Для этого можно использовать тенты, ковры, доски или другие материалы.

Время твердения бетона зависит от его состава, температуры и влажности. В среднем, бетон достигает 70% своей прочности через 7 дней и 100% через 28 дней. Однако, для снятия опалубки и нагрузки на бетон нужно следовать рекомендациям производителя или проекта.

Какие инструменты и оборудование необходимы для армирования бетона

Для армирования бетона необходимо иметь следующие инструменты и оборудование:

• Линейка, уровень, рулетка и карандаш – для измерения и разметки поверхности и опалубки.
• Пила, топор, молоток и гвозди – для изготовления и установки опалубки из дерева.
• Ножницы по металлу, клещи, пассатижи и проволока – для резки, изгиба и закрепления арматуры.
• Весы, ведро, лопата и мешалка – для приготовления бетонной смеси.
• Бетононасос, шланг, насадка и вибратор – для заливки и уплотнения бетона.
• Поливалка, пленка, тент и утеплитель – для ухода за бетоном в процессе твердения.

Какие ошибки нужно избегать при армировании бетона

При армировании бетона можно допустить ряд ошибок, которые могут привести к ухудшению качества и надежности конструкции. Поговорим о том, какие ошибки нужно избегать при армировании бетона, какие последствия они могут иметь и как их исправить или предотвратить.

Частые ошибки армирования бетона

Среди наиболее распространенных ошибок при армировании бетона можно выделить следующие:

• Несоблюдение минимальной толщины бетона.
• Несоблюдение расстояния между стержнями.
• Несоблюдение защитного слоя.
• Неправильное расположение арматуры в опалубке.
• Использование некачественной арматуры или бетона.

Последствия неправильного армирования бетона

Неправильное армирование бетона может привести к следующим негативным последствиям:

• Снижение прочности и долговечности конструкции. Если арматура расположена неправильно, не закреплена или не соответствует требованиям проекта, то она не сможет эффективно работать на растяжение и изгиб. Это может привести к появлению трещин, деформаций или разрушения конструкции под воздействием нагрузок или внешних факторов.
• Увеличение затрат на строительство и эксплуатацию. Если арматура имеет излишний диаметр, количество или длину, то это увеличивает расходы на материалы, транспортировку и монтаж. Кроме того, если арматура подвергается коррозии из-за недостаточного защитного слоя бетона или воздействия влаги, то это снижает срок службы конструкции и требует дополнительных затрат на ремонт или замену.
• Нарушение эстетики и функциональности конструкции. Если арматура выступает за пределы бетона или имеет неровную поверхность, то это портит внешний вид конструкции и может мешать ее использованию. Например, если арматура торчит из пола или стены, то она может царапать обувь или одежду, вызывать шум или вибрацию.

Как исправить или предотвратить ошибки при армировании бетона

Для того, чтобы исправить или предотвратить ошибки при армировании бетона, нужно следовать следующим рекомендациям:

• Соблюдать требования проекта и нормативных документов по армированию бетона. Проект конструкции должен содержать информацию о типе, размере, количестве и расположении арматуры в бетоне. Нормативные документы должны устанавливать минимальные требования к толщине бетона, расстоянию между стержнями, защитному слою и другим параметрам армирования бетона.
• Контролировать качество арматуры и бетона. Арматура и бетон должны иметь сертификаты соответствия и проходить проверку на соответствие стандартам качества. Арматура должна быть без ржавчины, грязи и масла. Бетон должен иметь правильный состав, пропорции и водоцементное отношение. Для контроля качества можно использовать специальные приборы, такие как дефектоскоп, виброметр, пресс или лабораторные анализы.
• Правильно подготовить поверхность и опалубку для заливки бетона с арматурой. Поверхность должна быть ровной, чистой, сухой и прочной. Опалубка должна быть прочной, жесткой и герметичной. Опалубка должна быть закреплена на поверхности с помощью шпилек, гвоздей или скоб. Опалубка должна соответствовать форме и размерам будущего бетонного изделия.
• Правильно расположить и закрепить арматуру в опалубке. Арматура должна быть расположена таким образом, чтобы она образовывала равномерную сетку в плоскости бетона и соответствовала проекту конструкции. Арматура должна быть закреплена так, чтобы она не сдвигалась при заливке бетона и не контактировала с опалубкой. Для закрепления арматуры можно использовать специальные приспособления: крючки, скобы, хомуты или сварку.
• Правильно залить и ухаживать за бетоном в процессе твердения. Бетон должен иметь правильный состав, пропорции и водоцементное отношение. Его нужно тщательно перемешать и залить равномерно по всей поверхности опалубки, заполняя все пустоты и углы. Уплотнение нужно делать с помощью вибратора или лопаты, чтобы избавиться от воздушных пузырей и обеспечить плотное сцепление с арматурой. Бетон нужно поддерживать в оптимальных условиях температуры и влажности, защищая его от прямого солнечного света, дождя, снега, ветра и механических повреждений.

Заключение

В этой статье мы рассмотрели, что такое бетон с арматурой, как правильно армировать бетон, какие ошибки избегать при этом. Мы узнали, что армирование бетона необходимо для повышения его прочности на растяжение и изгиб, для защиты от трещин и разрушения, для устойчивости к температурным перепадам и другим внешним воздействиям. Рассмотрели, как выбрать подходящий вид арматуры в зависимости от целей и условий эксплуатации бетонных конструкций. Мы познакомились с основными правилами армирования бетона. Также узнали о некоторых типичных ошибках при армировании бетона, которые могут привести к снижению прочности и долговечности бетонных конструкций, таких как использование неподходящей или поврежденной арматуры, нарушение геометрии и расположения арматуры, недостаточное сцепление арматуры с бетоном. Мы надеемся, что эта статья была полезна для вас и поможет вам узнать больше о том, что такое бетон с арматурой и где его использовать.
