Анкеры для крепления конструкций к бетону



Отправной точкой к изобретению анкера для бетона стала компания Fischer. Ее основатель Артур Фишер в 1958 году запатентовал нейлоновый прототип. Сегодня в коллекции уже более 1300 позиций. В статье пойдет речь об основных видах анкерных болтов и способах их установки.

Анкеры для крепления конструкций к бетону

Что такое анкер для бетона

В переводе с немецкого под анкером подразумевается якорь. Это крепежный элемент, предназначенный для фиксации того или иного предмета к основанию. В случае с бетоном для производства подобных изделий используется углеродистая сталь. Для исключения образования коррозии болты покрывают защитным слоем сплава на основе цинка.

Металлические анкеры применяют в случаях проведения работ с основанием высокой прочности, твердости и хрупкости. К таковым относятся бетон, камень, кирпич и гипс. При этом сравнительно с саморезами и гвоздями допустимая механическая нагрузка заметно отличается в большую сторону. Это актуально для крепления окон и дверей, навешивания мебельных модулей, бытовой техники, установки сантехнического оборудования, инженерных коммуникаций.

Анкеры для крепления конструкций к бетону

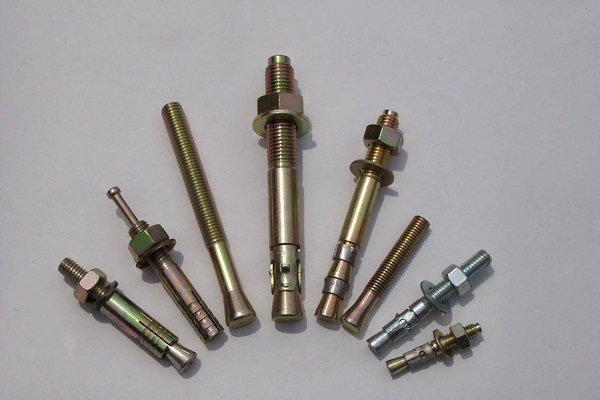

Конструктивно анкер представлен стержнем с резьбой и распорным цилиндром. В качестве дополнения могут выступать конусообразные наконечники, кольца, крюки или гайки с шайбами. После установки крепежного элемента лепестки раскрываются или застывает рабочая масса, что обеспечивает надежное удерживание болта в технологическом отверстии без участия дополнительного уплотнения.

Виды анкеров для бетона

Классификация анкерных болтов базируется на особенностях конструкции изделия и функциональности. Так, крепеж может быть прямым или изогнутым, в цельном либо сборном исполнении. По назначению различают рамные, потолочные, фундаментальные и универсальные изделия. Есть варианты для оснований с разной плотностью. Также существует разделение по способу монтажа.

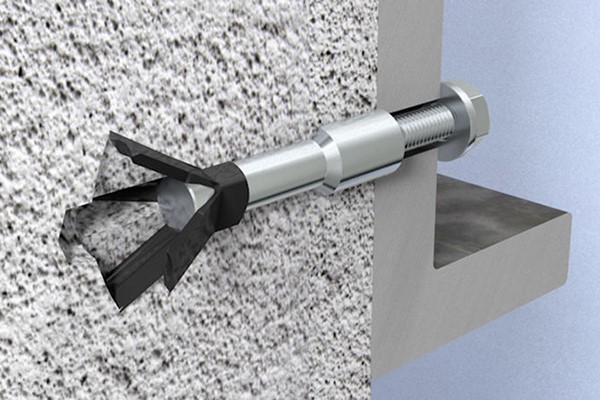

Распорный анкер для бетона

Подобные изделия имеют классическое исполнение: стержень, наконечник и цилиндр с насечками. Вместо штыря с резьбой также может быть установлен крюк или монтажное кольцо. Закрепляемый предмет удерживается за счет силы трения, поэтому подобные анкеры актуальны для бетонного основания. Вторичное использование метизов исключается.

Анкеры для крепления конструкций к бетону

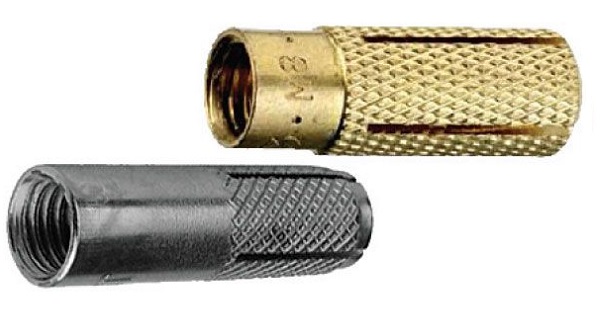

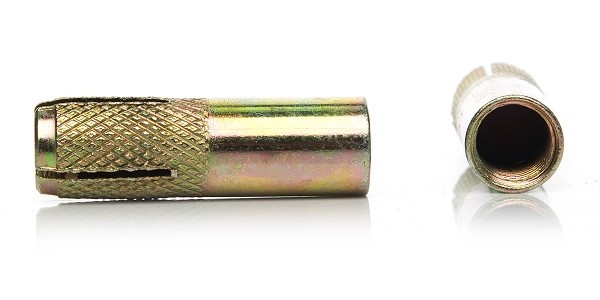

Забивные анкера для бетона

Для установки этого болта необходимо просверлить отверстие с соответствующими диаметром и глубиной. Монтаж производится за счет ударной силы, что ограничивает область применения плотными и твердыми основаниями. Распор втулки происходит в процессе вкручивания в нее болта. Рабочий цилиндр демонтировать невозможно, что актуально для установки противопожарных и антивандальных систем.

Анкеры для крепления конструкций к бетону

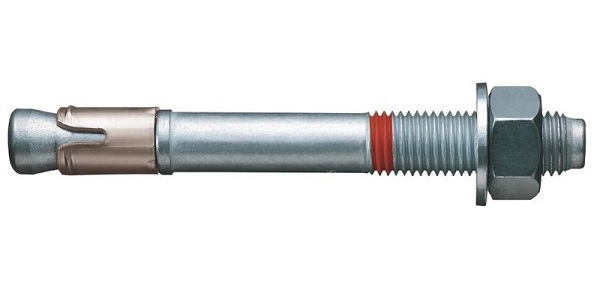

Анкера клиновые для бетона

Этот крепеж считается самым надежным в сегменте механического типа. Хвостовик стержня в этом случае оснащен распорной головкой и встроенным конусным упором. Вкручивание гайки способствует втягиванию наконечника, который обеспечивает движение лепестков втулки по направлению к стенкам отверстия. Применение в случаях с кирпичной и блочной кладки, штукатурными растворами исключается.

Анкеры для крепления конструкций к бетону

Химические анкеры для бетона

Удерживающим элементов в этом случае является клеевая масса. В состав ее входят синтетическая смола, цементное связующее, кварцевый мелкофракционный наполнитель и отвердитель. После затвердевания втулка анкера становится стационарной частью основания с резьбовым посадочным местом для ответного болта. Область применения распространяется на пористые основания.

Анкеры для крепления конструкций к бетону

Существует два подвида химических крепежных элементов. Ампульная продукция по составу рабочей массы может быть однородной или двухкомпонентной. Второй вариант вводится инъекционно или посредством капсул (картриджи, тубы).

Анкера для бетона: вес и размеры

Размеры анкерных болтов определяются используемым материалом и назначением продукта. Каждый производитель регламентируется общими и внутренними стандартами. Но существуют параметры, схожие у всех поставщиков.

Так, в зависимости от типа анкера, как правило значения диаметра/длины изделия выглядят следующим образом (в мм):

  • клиновый: 6-20/40-421;
  • распорный: 5-24;
  • забивной: 6-20.

В таблицах представлена детальная информация относительно размеров и общего веса (в кг. 1 шт.) востребованных анкеров для бетона, составленная на основе продукции ведущих производителей (Hilti, Fischer и др.).

Клиновой

Размер Шт. в 1 кг Вес 1 шт., гр. Размер Шт. в 1 кг Вес 1 шт., гр.
6*40 100 10 10*150 12 85
6*65 67 15 12*100 11 94
6*95 50 20 12*120 10 104
8*50 46 22 12*135 8 133
8*75 30 34 12*150 8 139
8*80 25 39 16*105 6 179
8*105 25 41 16*140 5 220
10*65 17 60 16*180 4 275
10*80 15 71 16*200 4 320
10*95 13 79 20*160 3 383
10*120 14 74 20*200 2 500
10*130 13 78 20*300 2 738

Классический

6,5*18 189 5 12*130 13 83
6,5*36 115 9 12*150 10 110
6,5*56 80 13 12*180 8 130
6,5*75 58 18 12*200 7 147
8*40 75 14 12*250 6 188
8*65 45 22 12*300 5 219
8*85 37 28 14*100 12 86
8*100 31 33 14*120 12 88
8*120 27 38 14*150 9 118
10*40 36 28 14*200 7 163
10*60 32 32 14*250 6 195
10*97 25 40 16*110 7 160
10*125 17 61 16*150 5 240
10*150 15 68 16*180 5 250
10*180 12 87 16*220 4 260
10*200 10 100 16*250 4 290
10*250 7 150 20*151 5 248
12*60 20 51 20*200 3 405
12*75 17 61 20*250 2 500
12*100 15 67 20*300 2 568

Забивной (сталь и латунь)

Размер Шт. в 1 кг Вес 1 шт., гр. Размер Шт. в 1 кг Вес 1 шт., гр.
М6 6 160 М6 250 4
М8 92 11 М8 128 8
М10 42 24 М10 75 14
М12 21 48 М12 39 26
М16 13 80

Химический анкер характеризуется размерами капсул. Их диаметр может быть равным 10-42 мм. Показатели длины находятся в пределах от 80 до 360мм. В комплектацию входят инъекционные составы объемом 150-825 мл. Также могут присутствовать 1-2 смесителя и адаптер.

Монтаж анкера в бетон

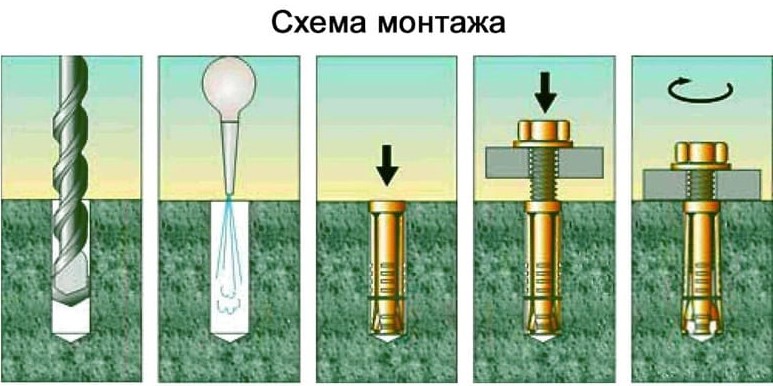

Установка анкера в бетон предполагает предварительное высверливание отверстия. Сверла выбирают в соответствии с диаметром конкретного крепежа. В случае с капсулами и синтетической пастой должен быть оставлен технологический зазор в 2 мм по окружности.

Анкеры для крепления конструкций к бетону

В зависимости от выбранного металлического анкера для бетона существуют различного рода нюансы:

  1. Под цилиндр анкера в классическом исполнении, забивного типа или с шестигранной головкой, кольцом, крюком посадочное место необходимо очистить от пыли.
  2. Распорный анкер предназначен для установки в бетон и каменные полнотелые конструкции. Болты с двумя укороченными втулками можно монтировать в пористое основание или с пустотами. Глубина отверстия должна немного превышать рекомендуемую, к диаметру и чистоте отверстия допустимы погрешности.

Ампульные анкеры имеют колбу из тонкого стекла, которая заполнена жидкой рабочей средой. Ее помещают в готовое отверстие, после чего приступают ко вкручиванию металлического болта. Это приводит к разрушению ампулы и затвердеванию полиэфирной смолы. А стекло в результате выступает в роли армирующего наполнителя.

Состав для инъекции выдавливают в очищенное посадочное место. Далее вставляют втулку. После затвердевания массы можно вкручивать болт, крюк или кольцо. Картриджи для удобства оснащены носиком. А в случае с тубами понадобится строительный пистолет.

Популярные бренды

На торговых площадках представлена продукция отечественных и зарубежных производителей. Продукция отличается по качеству, стоимости и ассортименту. Родоначальником является немецкая компания Fischer.

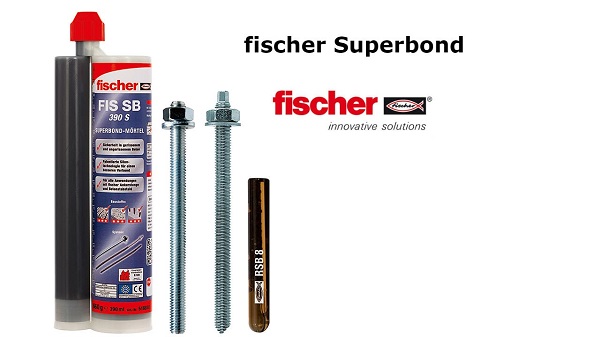

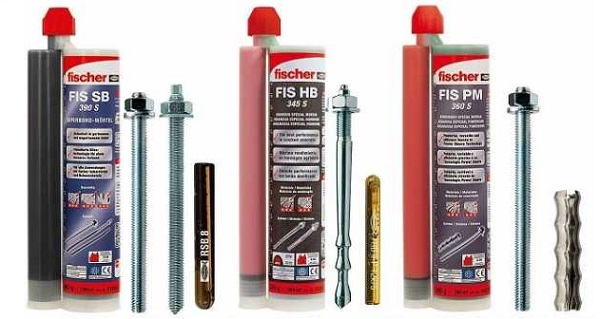

Химические анкеры Superbond

Уникальными изделиями этого поставщика сегодня являются химические анкеры Superbond. Они устанавливаются в отверстия, сформированные методом алмазной резки. Допустимо применение в условиях прямого контакта с водой и при температуре от -40 до +150 градусов по Цельсию.

Анкеры для крепления конструкций к бетону

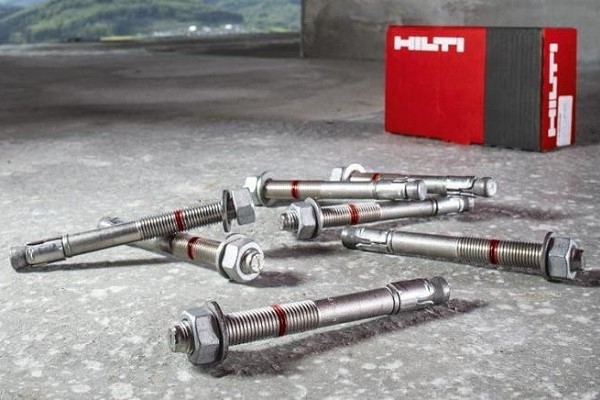

Анкеры Hilti

Анкеры Хилти для бетона стали производить спустя более 20 лет работы компании. Изначально, как и сегодня, речь шла об изготовлении инструментария. На мировом рынке продукция пользуется спросом более 70 лет.

Анкеры для крепления конструкций к бетону

Также достоинствами обладают изделия швейцарской компании Мунго. Основными плюсами являются долговечность, широкий спектр допустимых температур и показателей механической нагрузки. Тоже можно сказать об изделиях от Сормат из Финляндии.

Отечественные марки

Отечественные лидеры МКТ и Анкер-НН предлагают механические и химические анкеры практически для любых конструкций. Анкер-ДВ из Владивостока покоряет рынок с 1991 года.

Анкеры для крепления конструкций к бетону

Сегодня в ассортименте имеются крепежные изделия для бытового использования, на городском строительстве и производственных линиях. Подобно немецкому конкуренту активно развивается и в области разработки новых технологий.

Заключение

Металлические анкеры для бетона в зависимости от конструктивных особенностей могут быть использованы для полнотелых и твердых оснований, пористых или хрупких. Существует ряд универсальных изделий, например, химические анкеры. Предназначены болты для фиксации тяжелых конструкций к полам, стенам и потолкам из бетона, кирпича и камня.
