Подключение резервного питания от генератора: схемы, расчет, ошибки

Когда пропадает электричество в частном доме или на производственном объекте, последствия бывают самыми разными: остановившийся котел отопления, испорченные продукты в холодильнике, сбой в работе насоса водоснабжения. Даже несколько часов без питания на объекте с серьезными потребителями – реальный ущерб. Поэтому вопрос организации резервного электроснабжения стоит остро как для жилых домов, так и для небольших промышленных объектов. Строительная и производственная отрасли знают об этой проблеме не понаслышке: отсутствие резервного питания на объекте с бетонными работами или производством ведет к порче материалов и срыву сроков.

Среди доступных решений наибольшее распространение получили дизельные генераторы: они обеспечивают стабильные параметры тока, длительную работу без остановки и хорошо переносят регулярную эксплуатацию под нагрузкой. Бензиновые, газовые и инверторные установки тоже занимают свои ниши – выбор зависит от задачи и условий эксплуатации. Кроме генераторов, для кратковременного резерва используют ИБП (источники бесперебойного питания) и аккумуляторные системы – но для мощных потребителей (насос, котел, электроинструмент) генераторная установка по-прежнему остается основным вариантом.

Цель этого материала – разобрать, как правильно организовать включение резервного питания от генератора в домашнюю или промышленную сеть: виды оборудования, расчет мощности, схемы подключения от ручного рубильника до полного автомата, требования к электрической части и заземлению, а также ошибки монтажа, которые дорого обходятся при эксплуатации. Статьи по этой теме нередко останавливаются на общих рекомендациях, не разбирая нюансы. Здесь разберем конкретно – для тех, кто планирует самостоятельно организовать резерв или хочет разобраться в теме перед обращением к специалисту.

Задача здесь шире, чем просто подать напряжение через временный провод. Нужна система, которая работает надежно, безопасна для людей и оборудования и соответствует требованиям ПУЭ. Вопрос решается поэтапно: сначала выбор и расчет, потом монтаж, затем наладка автоматики. Каждый из этих этапов имеет свои особенности и нюансы.

Отдельно стоит оговориться: подключение генератора к сети – это работа с электрическими установками, на которую распространяются требования ПУЭ, ГОСТ и правил пожарной безопасности. Самостоятельный монтаж допустим для простых схем, но для объектов с промышленным оборудованием или сложной автоматикой лучше привлекать специалиста с допуском к электроработам. Иначе система может не пройти проверку контролирующими службами.

Виды генераторов для резервного питания: бензиновый, дизельный, газовый, инверторный

Прежде чем переходить к схемам подключения, стоит разобраться с типами оборудования. Выбор генератора зависит от задачи: какую нагрузку нужно обеспечить, как долго и с какой периодичностью планируется его использовать. На рынке четыре основных типа установок – и у каждого своя область применения.

Бензиновые установки доступны по цене и удобны в мобильном применении. Они хорошо подходят для дачного дома или небольшого объекта, когда отключения электроэнергии редки и не превышают нескольких часов. Недостаток – высокая стоимость топлива при длительной работе и относительно небольшой ресурс двигателя. Бензиновый генератор годится для ситуативного резерва, а не для постоянной эксплуатации.

Дизельные электростанции рассчитаны на серьезную длительную работу. Двигатель таких генераторов потребляет меньше топлива, имеет более долгий ресурс и хорошо переносит высокие нагрузки. Такие модели подходят для промышленного применения, объектов с постоянным потреблением и частных домов с мощными потребителями: котел, насос, электроинструмент. Стоимость эксплуатации при интенсивном использовании у дизеля значительно ниже, чем у бензиновых аналогов.

Газовые генераторы работают от магистрального газоснабжения или баллонного газа. Преимущества – низкая стоимость топлива и более чистая работа двигателя. Основное ограничение – необходимость постоянного наличия газа и разрешительной документации для подключения к магистрали. Газовые установки подходят не для всех условий и объектов.

Инверторные установки выдают качественную синусоиду с минимальными скачками напряжения. Это делает их подходящим вариантом для питания чувствительной электроники: компьютеры, медицинское оборудование, котлы с цифровым управлением. Инверторные модели, как правило, компактны и работают значительно тише обычных.

Для большинства частных домов лучшее решение – дизельная или инверторная бензиновая электростанция мощностью от 5 до 15 кВт. Последние модели дизельных электростанций имеют несколько выходов для подключения однофазных и трехфазных потребителей одновременно, что расширяет их применение. Солнечные батареи с аккумуляторами могут дополнить генераторную установку в комбинированной системе резерва, но самостоятельно с высокими нагрузками они справляются редко. Выбор конкретной модели и производителя зависит от суммарной мощности потребителей и требований к автономности объекта – расходы на покупки оборудования окупаются уже при первых длительных отключениях электричества.

Расчет мощности: как рассчитать нагрузку правильно

Расчет мощности – первый шаг перед покупкой и подключением генератора. Ошибка здесь приводит либо к перегрузкам и поломке оборудования, либо к лишним расходам на избыточную установку.

Суммарная нагрузка считается так: складывается мощность всех приборов, которые могут работать одновременно. Здесь есть важный нюанс: пусковые токи. Электродвигатели (насосы, холодильники, кондиционеры, котел) при запуске потребляют в 3-7 раз больше номинальной мощности в течение нескольких секунд. Если генератор не рассчитан на такие пусковые токи, он уйдет в перегрузку в момент включения самого мощного потребителя.

Практическое правило: к суммарной мощности потребителей добавляйте 20-30% запаса и учитывайте пусковые токи самого мощного двигателя в системе. Например, если суммарная нагрузка составляет 5 кВт и в системе есть насос с пусковым током 3 кВт, генератор должен обеспечивать не менее 8 кВт в пиковом режиме.

Для жилых домов удобно составить два списка: критически важные потребители (котел, насос, освещение – без них нельзя жить) и желательные (холодильник, бытовая техника). На основе этих двух списков рассчитываются минимальная и полная нагрузка. Минимальная определяет нижний порог мощности генератора, полная – ориентир при выборе с запасом.

Потребителей подключают последовательно, начиная с наиболее мощных, давая каждому прибору время выйти на рабочий режим. Это распределяет пусковые токи во времени и позволяет избежать перегрузки. Следует учитывать: однофазный генератор питает только однофазную нагрузку, а трехфазное оборудование требует трехфазной установки с равномерным распределением нагрузки по каждой из трех фаз. Перекос фаз приводит к поломке оборудования.

При выборе генератора для промышленного объекта задача усложняется: нужно учитывать характеристики силового оборудования, коэффициент мощности (cos?), наличие реактивной нагрузки и требования к качеству выходного напряжения. Для промышленного использования принципы расчета мощности существенно отличаются от бытовых. В таких случаях рекомендуем составить техническое задание совместно со специалистами: рассмотрим ваши нагрузки и поможем с выбором. Ошибка в исходных данных может привести к покупке неподходящего оборудования, что дорого и неудобно исправлять.

Схемы подключения генератора к сети: рубильник, полуавтомат и АВР

Существует несколько схем подключения резервного питания – от простейшего ручного переключения до полной автоматизации. Выбор конкретного варианта зависит от бюджета, требований к скорости переключения и желаемого уровня комфорта.

Ручной рубильник (перекидной переключатель)

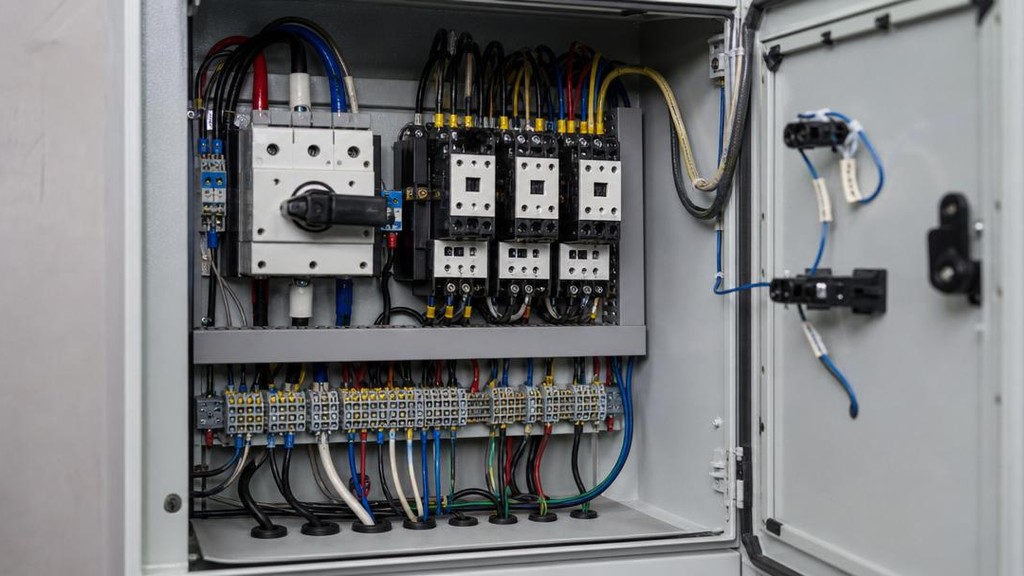

Между счетчиком и распределительным щитом устанавливается реверсивный рубильник – трехпозиционный переключатель с положениями «сеть», «выключено» и «генератор». При отключении электроэнергии человек вручную переводит рубильник в нейтральную позицию, запускает генератор, ждет 1-2 минуты пока двигатель выйдет на рабочий режим, и переключает на «генератор». При восстановлении подачи питания порядок обратный: рубильник в «выключено», охлаждение двигателя, остановка, перевод на «сеть».

Перекидной рубильник механически блокирует одновременное подключение к электросети и генератору. Встречное напряжение от двух источников разрушило бы обмотки и генератора, и сетевого трансформатора. Решение простое, надежное и доступное. Один минус: нужно присутствие человека в момент переключения.

Полуавтоматический АВР

АВР (автоматический ввод резерва) – устройство, которое следит за наличием напряжения в основной сети и управляет контакторами переключения. В полуавтоматическом варианте запуск генератора остается ручным, но само переключение нагрузки выполняется автоматически. Такая схема проще в монтаже и обходится дешевле полного автомата – подходит для объектов, где обслуживающий персонал присутствует постоянно.

Полностью автоматический АВР с автозапуском

Генератор оборудован системой автозапуска (электростартер с аккумуляторами). АВР контролирует параметры сети и при пропадании напряжения подает команду на запуск. Через 20-30 секунд, необходимых для прогрева двигателя, нагрузка автоматически переключается на генератор. При восстановлении сети АВР переключает нагрузку обратно и отдает команду на остановку агрегата. Человек полностью исключается из процесса.

Реле контроля напряжения в составе современных блоков АВР следит не только за наличием питания, но и за его параметрами: диапазон напряжения, качество синусоиды, частота. Если генератор выдает напряжение вне нормы – блок автоматического управления это фиксирует. Цифровой блок позволяет настраивать задержки переключения, время прогрева двигателя и порог срабатывания по уровню напряжения основного питания. Контроль параметров сети – обязательная функция для защиты чувствительного оборудования от скачков напряжения при переключении. Аккумуляторы для автозапуска требуют периодического обслуживания – их заряд нужно проверять перед зимним сезоном, а сами аккумуляторы менять по истечении срока службы.

Для большинства частных домов с котлом и насосом водоснабжения полный автомат предпочтительнее всего: система запускается без участия человека в любое время суток. Это особенно важно при ночных отключениях, когда нужен аварийный источник питания без участия человека.

Требования к электрической части: кабели, автоматика и щит

Электрическая часть схемы подключения требует не меньшего внимания, чем выбор самого генератора. Ошибки в выборе кабелей и защитных устройств приводят к пожарной опасности и выходу оборудования из строя.

Сечение кабеля

Правило выбора сечения: 1 мм² медного проводника рассчитан на ток около 10 А при прокладке в воздухе. Для генератора мощностью 5 кВт при однофазном подключении (220 В) ток составит около 23 А, значит сечение кабеля должно быть не менее 2,5 мм², а с запасом – 4 мм². Для 10 кВт – минимум 4-6 мм². Кабели с сечением ниже расчетного перегреваются при нагрузке, что разрушает изоляцию проводки и повышает риск возгорания. Длина линии тоже имеет значение: при большой протяженности потери напряжения возрастают и требуют увеличения сечения. Для стационарной прокладки используются кабели типа ВВГнг, для гибкого соединения – КГ.

Автоматические выключатели

На выходе генератора устанавливается автомат с номиналом, соответствующим максимально допустимому току при данной мощности. В распределительном щитке устанавливаются отдельные автоматы на каждую группу потребителей. Автомат выбирается по допустимому токовому заряду проводки, а не по мощности генератора. Если провод рассчитан на 25 А, автомат должен быть не более 25 А – иначе защита не сработает прежде, чем провод перегреется и возникнет аварийная ситуация. Дополнительно рекомендуется установить УЗО или дифавтомат – они реагируют на токи утечки через корпус и защищают людей от поражения электрическим током.

Вводно-распределительный щит

Вводно-распределительный щит – точка, где сходятся силовые линии от счетчика и от генератора. Конструкции современных щитов включают нулевую шину, распределительные блоки на каждую группу потребителей и панели управления с выключателями. Схема в щитке должна исключать возможность одновременного подключения обоих источников через механическую или электрическую блокировку. Нулевую шину и шину защитного заземления необходимо соединить правильно: ноль генератора не должен подключаться к нейтральной шине напрямую без разрыва, иначе при восстановлении сети через нулевую шину потечет уравнивающий ток. Правильная схема предусматривает разрыв и фазного, и нулевого провода в точке переключения.

На счетчике при подключении через АВР показания не должны фиксировать ток от генератора – это важно с точки зрения корректности учета электроэнергии. Все компоненты электрической части должны соответствовать требованиям ПУЭ. Монтаж силовых цепей и распределительных щитов для схем с АВР – работа для сертифицированного электрика. Самостоятельный монтаж допустим для простых схем с ручным рубильником при наличии соответствующих компетенций и инструмента для работы с электрическими цепями.

Заземление и типичные ошибки при подключении

Заземление – обязательное требование при подключении любого генератора к стационарной сети. Без него прикосновение к корпусу установки при пробое изоляции становится опасным. Корпус агрегата соединяется с контуром заземления медным проводником сечением не менее 4 мм². Нельзя использовать нулевой провод в качестве защитного заземления – это нарушение ПУЭ: при обрыве нуля корпус оказывается под фазным напряжением.

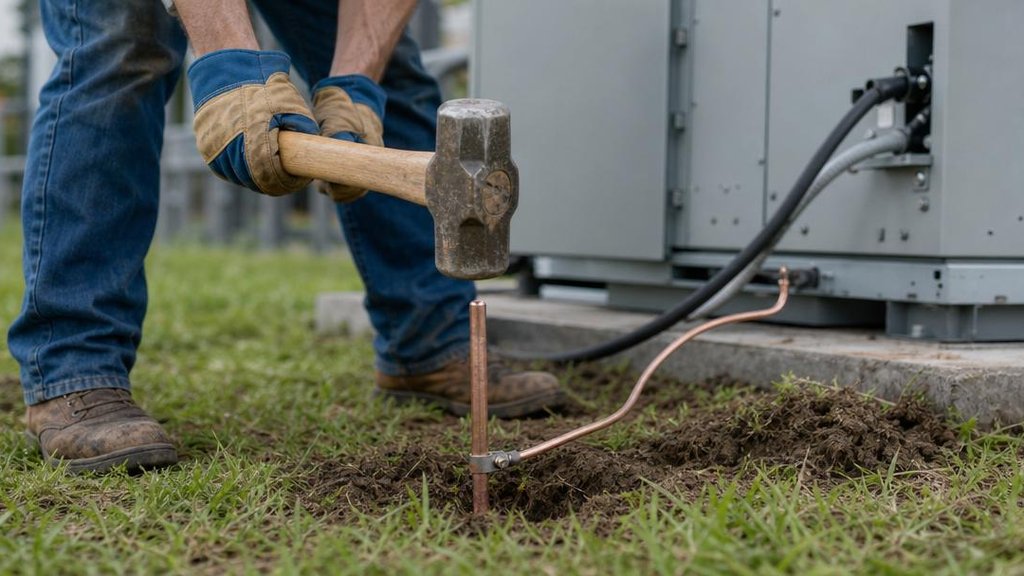

Контур заземления устраивается рядом с местом установки генератора. Распространенный способ: металлический стержень диаметром 15-20 мм забивается в землю на глубину 1,5-2 метра. К стержню приваривается или зажимается клеммой стальная полоса, которая соединяется с корпусе установки медным проводником. Металлический лист или полоса, закопанные горизонтально на глубину 0,5-1 метра, тоже подходят. Сопротивление контура должно быть не более 4 Ом (норма ПУЭ для систем до 1000 В). Если грунт сухой или каменистый – в таких ситуациях используют несколько электродов или специальные электрохимические заземлители. Необходимо также заземлить все трубы и металлические конструкции в зоне обслуживания. Качество заземления проверяют тестером при вводе в эксплуатацию и периодически в ходе работы. Убедитесь в хорошем контакте между проводником и стержнем: окисление резко повышает сопротивление и сводит на нет весь смысл защитного контура.

Теперь о самых частых ошибках при подключении резервного питания. Первая и самая опасная: подключение генератора к сети напрямую через розетку с помощью вилки – в расчете на то, что это быстро и просто. Риски здесь многократные: розетка не рассчитана на длительную токовую нагрузку и перегревается; напряжение поступает обратно в линию и может поразить приборы и электриков, работающих на наружных проводах; при восстановлении подачи сетевого тока возникает встречное напряжение, уничтожающее генератор и повреждающее оборудование. Вилка в розетку – это схема незаконна и смертельно опасна. Специальный переключатель или АВР решают проблему надежно.

Вторая ошибка: неправильная фазировка при подключении трехфазного источника питания. Несоответствие порядка чередования фаз приводит к перекосу напряжения – на каждой фазу возникает разное отклонение. Результат – выход из строя трехфазных двигателей и трансформаторов. Перед подачей напряжения убедитесь в совпадении порядка фаз с помощью специального прибора (указатель чередования фаз). Блокировка параллельного включения двух источников в момент проверки фазировки обязательна.

Третья ошибка: запуск генератора под нагрузкой. Пусковые токи двигателя в сочетании с пусковыми токами подключенных потребителей создают суммарную нагрузку, которая многократно превышает допустимую. Правильный порядок действий: запустить двигатель, дать поработать 1-2 минуты вхолостую, затем подключать потребителей последовательно – нагрузка идет нарастающим итогом, а не разом. Четвертая ошибка: эксплуатация в помещении без вентиляции. Двигатель внутреннего сгорания выделяет угарный газ, смертельно опасный даже в малых концентрациях. Пятая: отсутствие технического обслуживания. Генератор нужно запускать под нагрузкой не реже одного раза в месяц на 20-30 минут – это поддерживает аккумулятор автозапуска, предотвращает залегание поршневых колец, позволяет отключить заблаговременно выявленные неисправности и не допускать серьезных поломок. Читайте рекомендации производителя по регламенту обслуживания – и следуйте им.

Итог: резервное питание как система, а не разовое решение

Подключение резервного питания от генератора требует внимания на каждом из этапов: выбор оборудования, расчет нагрузки, монтаж электрической части, организация заземления, настройка автоматики и последующее техническое обслуживание. Каждый этап влияет на надежность всей системы. Пропуск любого из них рано или поздно приводит к проблемам.

Схема подключения выбирается исходя из конкретных условий. Для небольшого дачного дома с редкими отключениями достаточно бензинового генератора с ручным рубильником. Для жилого дома с котлом и насосами дизельная электростанция с АВР и автозапуском обеспечит защиту без участия человека. Для промышленного объекта нужна мощная дизельная установка с цифровым управлением и мониторингом параметров. Каждое из этих решений при правильном монтаже работает надежно на протяжении многих лет. Задача в каждом случае – подобрать и реализовать вариант, соответствующий бюджету, условиям эксплуатации и требованиям к скорости восстановления электроснабжения.

По мнению специалистов компании Ремторг, наиболее практичным выбором для большинства объектов остается дизельная электростанция с автоматическим вводом резерва. Такая система запускается без участия человека, обеспечивает стабильные параметры напряжения и способна работать в непрерывном режиме длительное время. При правильном обслуживании и соблюдении правил монтажа срок службы подобной системы составляет 15-20 лет и более.

Гарантия долгой работы резервного питания – не только качественное оборудование, но и правильный монтаж с регулярным обслуживанием. Генератор, который годами стоит без запуска, при реальном отключении может не завестись. Запускайте агрегат под нагрузкой ежемесячно, проверяйте уровень масла и топлива, следите за зарядом аккумуляторов автозапуска. Только тогда система резервного питания включится в нужный момент и не подведет.
