Инъектирование бетона и суть технологии

Технологии  инъектирования бетона разработаны достаточно давно, но стали широко использоваться  лишь с появлением  расходных материалов с улучшенными характеристиками. Для увеличения эксплуатационного ресурса бетонных конструкций  внедряются новые инновационные материалы.

В инъектировании наиболее перспективными считаются полимерные композиции.

Целесообразность применения метода инъектирования

Целью инъекционной гидроизоляции, как правило, бывают заглублённые сооружения, в которых иным способом невозможно остановить водоприток, ликвидировать протечки, предотвратить разрушение.  Это могут быть:

• подвалы;
• подземные тоннели и паркинги;
• коллекторы;
• стилобаты;
• мостовые конструкции;
• шахты;
• пандусы.

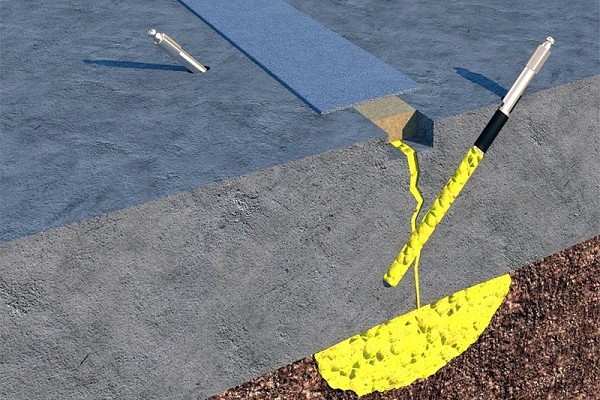

Суть технологии: заполнение специальным полимерным либо минеральным составом под заданным давлением пустот и трещин в бетонных конструкциях, через которые возможно поступление воды с разрушающими последствиями.

Применяется оборудование для инъектирования бетона, – насосы высокого давления, нагнетающие материал через инъекционные пакеры.

Материалы и оборудование  дорогие, требуется обоснование применения именно этого метода ремонта. Целесообразно выполнение работ по гидроизоляции инъектированием на объектах, возведённых из бетона:

• при капиллярных протечках тоннелей;
• при срочной необходимости герметизации стен и полов бассейна или иных помещений с повышенной влажностью;
• для повышения прочности и ремонта фундаментов уникальных сооружений;
• в ситуациях, когда стоимость работ по устройству наружной гидроизоляции соизмерима со стоимостью метода инъектирования;
• при нарушении гидроизоляции на значительной глубине (отметки минус 2,5 м и ниже);
• при необходимости ликвидации большого напорного водопритока.

Часто обоснованием для применения метода инъекций является срочность выполнения ремонта. Но если время терпит, – необходимо просчитать все варианты, чтобы избежать значительных расходов.

Классификация способов инъекций

Традиционное обозначение  методов устранения дефектов бетона основано на применяемых материалах:

• Цементация. Раствор для инъекций производится на основе портландцементов марок от М400 с добавлением воды.
• Смолизация. В трещины, поры и раковины бетона вводятся композиции, состоящие из эпоксидных смол и специальных добавок.
• Битумизация. В конструкции нагнетается разогретый до 200 градусов битум, чем существенно повышается водонепроницаемость бетона.
• Силикатизация. Для инъектирования трещин бетона в них последовательно вводятся жидкое стекло и хлористый кальций. Происходит химическая реакция, в результате которой пустоты заполняются  образовавшимся труднорастворимым веществом.

Современный рынок предлагает новые материалы, составы, смеси. В их основе: полиуретановые и эпоксидные смолы, микроцементы, акрилатные гели.

Евростандарты материалов для инъектирования

Инъекционные материалы в нашей стране классифицируются по европейскому стандарту EN 1504.

В ремонте, изоляции, повышении прочности и заполнении пустот используются три категории материалов:

1. «F». Применяются в ремонте несущих элементов: перекрытий, балок, ферм, колонн и подобных. Основа – эпоксидные смолы для инъектирования бетона.
2. «D». Используются в не ответственных конструкциях из бетона. Назначение – герметизация трещин. Основа – полиуретановые компоненты.
3. «S». Изоляция активных течей. Основа – акрил и полиуретан. Могут применяться совместно с материалами категорий «F» и «D» в качестве финишных.

Постоянно разрабатываются новые материалы, разработанные для конкретных видов ремонта и восстановления бетона. Особенности составов для инъектирования бетона обязательно учитываются, но приоритетом выбора должны оставаться характеристики гидроизоляции и прочности.

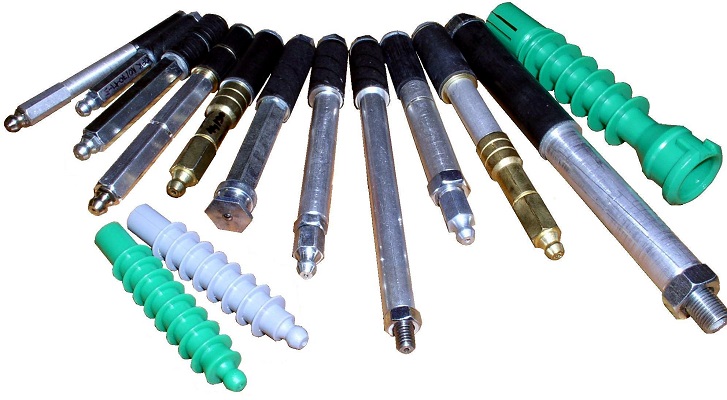

Инъекционные пакеры

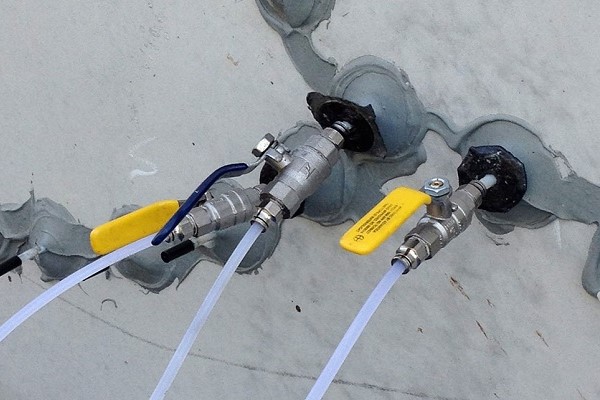

Пакеры инъекционные – это приспособления для инъектирования гидроизоляционных составов в бетонные конструкции:

• Конструкция пакера представляет собой полый стержень с плоской либо кеглевидной головкой.
• Изделие подсоединяется к шлангу инъекционного насоса.
• Часто комплектуется обратным клапаном для исключения риска вытекания инъекционного материала.
• Длина и диаметр пакера подбираются в соответствии с поставленной задачей.
• Для введения полимерных составов в виде пен, гелей, смол, – применяются пакеры для инъектирования бетона с небольшим диаметром внутреннего отверстия.
• Прокачка растворов на микроцементе требует большего диаметра внутреннего отверстия пакера.
• Металлические пакеры оборудуются резиновыми сальниками для уплотнения входного пространства.
• Пластиковые изделия устроены по принципу дюбеля.

Пакеры различаются по материалу изготовления и типу крепления. Для работы с монолитными бетонными конструкциями и железобетонными изделиями используются, как правило, стальные либо алюминиевые пакеры.

Они пропускают изолирующие составы при давлении до 250 бар. Пластиковые изделия применяются при давлении до 100 бар. Разжимные устанавливаются и демонтируются вручную или с помощью гайковёртов. Применяются для введения полиуретановых и акриловых составов.

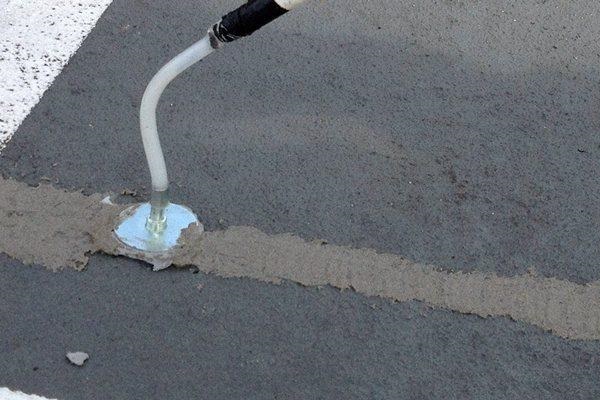

Наклеиваемые (адгезионные) пакеры используются для прокачки трещин при невысоком давлении эпоксидными и полиуретановыми составами. Большое распространение получили в панельном строительстве. Пластиковые пакеры прикрепляются на трещину с помощью эпоксидного клея. Относится к изделиям для одноразового использования.

Насосы

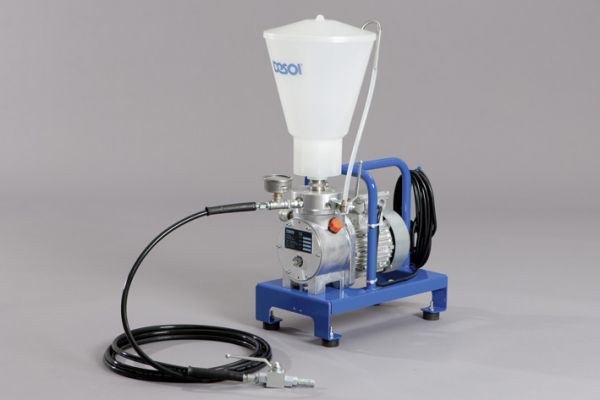

В инъекционных технологиях главную роль играет насос для нагнетания материалов в бетонные конструкции. Насосы для инъектирования бетона разделяются на две группы, – для закачки минеральных составов и нагнетания полимерных смол.

Главное различие в том, что для минеральных составов на основе цементов необходимо давление до 20 атм., а применение полимерных смесей предусматривает диапазон давлений от 70 до 250 атм.

Насосы могут разделяться по приводу, – ручному, электрическому либо пневматическому. Также существует разделение насосов на две большие группы по соотношению компонентов: однокомпонентные и многокомпонентные.

Насосы работают в единой системе с подающими трубопроводами и запорной аппаратурой, которые подбираются в соответствии с производственной задачей.

Заключение

Технология инъектирования трещин и пустот в бетоне не имеет каких – либо ограничений по величине, назначению или состоянию объектов. К минусам технологии можно отнести только высокую стоимость используемых расходных материалов, затраты на оборудование и повышенные требования к профессиональной подготовке исполнителей.

Но минусы инъекционного метода компенсируются возможностью использования в случаях, когда другие технологии реализовать невозможно.
