Что такое смещение каретки на вилочном погрузчике: полное руководство для строительных складов

Смещение каретки на вилочном погрузчике что это – вопрос, который интересует многих операторов складской техники и руководителей логистических центров. Каретка бокового смещения представляет собой специализированное устройство, позволяющее перемещать вилы погрузчика в горизонтальном направлении без необходимости маневрирования всей машиной.

Это навесное оборудование для вилочного погрузчика кардинально меняет подход к работе в ограниченном пространстве. Оператору погрузчика больше не требуется выполнять множественные подъезды и отъезды для точного позиционирования груза.

Современные строительные склады характеризуются высокой плотностью размещения товаров и узкими проходами между стеллажами. В таких условиях смещение каретки погрузчика становится незаменимым инструментом повышения эффективности работы.

Боковое смещение каретки погрузчика позволяет сдвигать груз влево или вправо на расстояние от 100 до 250 миллиметров. Этого достаточно для точного размещения паллет в самых сложных условиях.

Для крупных складских комплексов, где используется дизельный погрузчик или электрические модели, установка системы бокового смещения становится стратегически важным решением. Это оборудование значительно сокращает время выполнения операций и снижает износ техники.

Принцип работы и конструктивные особенности каретки бокового смещения

Сайдшифт для погрузчика функционирует на основе гидравлической системы, интегрированной с основными механизмами машины. Конструкция включает прочную раму, гидроцилиндр, систему направляющих и комплект гидравлических шлангов.

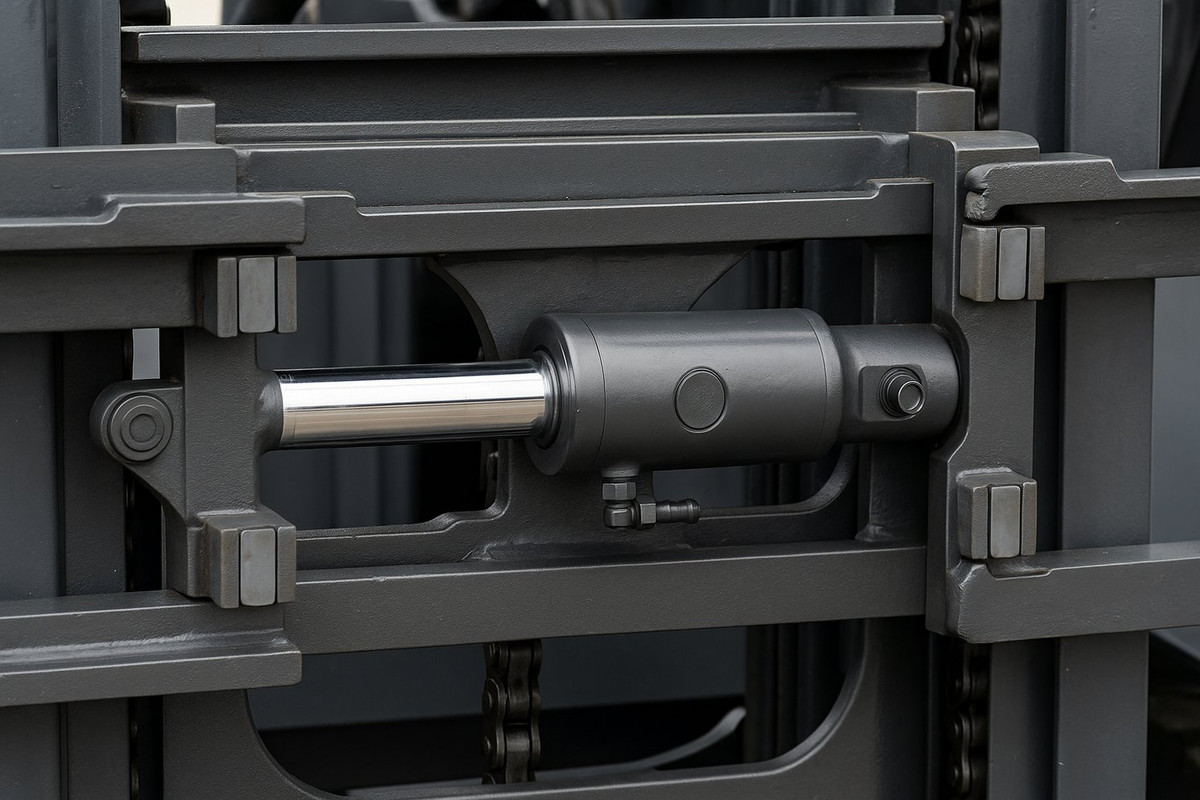

Гидроцилиндр является сердцем системы смещения вил погрузчика. Он обеспечивает плавное и контролируемое перемещение каретки в обе стороны. Цилиндр плунжерного типа отличается простотой конструкции и надежностью в эксплуатации.

Рама каретки смещения изготавливается из высокопрочной стали и рассчитана на значительные нагрузки. В верхней и нижней балках устанавливаются специальные пластины, обеспечивающие равномерное распределение усилий.

Система направляющих обеспечивает точность перемещения и предотвращает заклинивание механизма. Направляющие изготавливаются из износостойких материалов и требуют регулярной смазки.

Гидравлические шланги соединяют каретку с основной гидросистемой погрузчика. Качественные уплотнения предотвращают утечки рабочей жидкости и обеспечивают долговечность системы.

Управление смещением осуществляется из кабины оператора с помощью дополнительного рычага или джойстика. Современные системы позволяют точно дозировать усилие и скорость перемещения.

Технические параметры системы смещения

Величина бокового смещения зависит от модели и типа каретки. Стандартные значения составляют:

• Компактные модели: ±100 мм
• Универсальные каретки: ±125-150 мм
• Тяжелые системы: ±200-250 мм

Скорость смещения каретки обычно составляет 15-25 мм/сек, что обеспечивает плавность операций и безопасность груза. Рабочее давление в гидросистеме варьируется от 140 до 210 бар в зависимости от грузоподъемности.

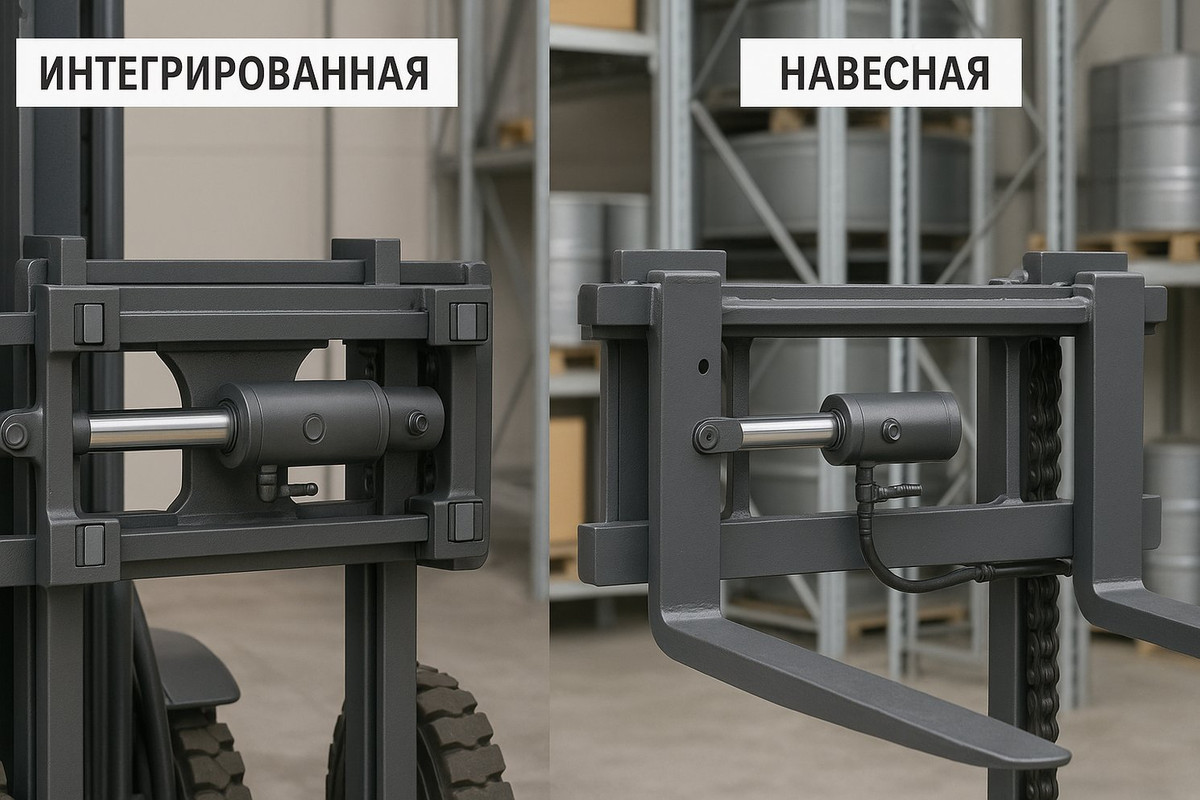

Типы кареток бокового смещения: интегрированные и навесные решения

Смещения для вилочного погрузчика классифицируются по способу установки на два основных типа. Каждый имеет свои особенности применения и технические характеристики.

Интегрированные каретки смещения

Интегрированная каретка бокового смещения встраивается в конструкцию погрузчика на этапе производства. Смещения встроен непосредственно в мачту погрузчика, что обеспечивает максимальную надежность и долговечность.

Преимущества интегрированных систем:

• Оптимальное распределение веса
• Минимальное влияние на грузоподъемность погрузчика
• Повышенная надежность соединений
• Лучшая обзорность для оператора

Интегрированное смещение каретки рекомендуется для погрузчиков, которые постоянно работают в условиях ограниченного пространства. Электрические погрузчики и дизельные модели с такой системой показывают высокую эффективность в узких складских проходах.

Навесные каретки смещения

Навесная каретка представляет собой отдельный модуль, который устанавливается на штатную каретку погрузчика. Это решение подходит для машин, которые работают в различных условиях.

Особенности навесных систем:

• Возможность демонтажа при необходимости
• Универсальность применения
• Относительно простая установка
• Доступная стоимость

Навесное оборудование для вилочного погрузчика типа side shift погрузчик может быть установлено на большинство существующих моделей. Это делает его популярным решением для модернизации парка техники.

Технические характеристики и параметры смещения

Характеристики погрузчика с системой бокового смещения определяются несколькими ключевыми параметрами. Грузоподъемность каретки варьируется от 1500 до 10000 кг в зависимости от класса оборудования.

Центр тяжести груза также влияет на выбор каретки. Стандартные значения составляют 500-600 мм от передней кромки вил. При увеличении расстояния до центра тяжести грузоподъемность пропорционально снижается.

Влияние на характеристики погрузчика

Установка каретки смещения практически не влияет на основные рабочие параметры машины. Грузоподъемность погрузчика остается неизменной, что является важным преимуществом данного типа навесного оборудования.

Высота подъема может незначительно уменьшиться на 50-100 мм из-за дополнительной высоты каретки. Однако это не критично для большинства складских операций.

Обзорность оператора вилочного погрузчика может улучшиться благодаря более компактной конструкции современных кареток. Производители уделяют особое внимание этому аспекту при проектировании.

Преимущества использования в строительных складах

Строительные склады характеризуются высокой интенсивностью грузооборота и разнообразием номенклатуры товаров. Смещения повышает эффективность работы в таких условиях за счет нескольких факторов.

Точность позиционирования груза становится критически важной при работе с дорогостоящими строительными материалами. Каретка бокового смещения позволяет избежать повреждений при размещении хрупких товаров.

Скорость выполнения операций увеличивается в среднем на 25-30% благодаря сокращению времени на маневрирование. Оператор может сосредоточиться на основных операциях, не отвлекаясь на точное позиционирование машины.

Экономические преимущества

Использование каретки смещения приводит к существенной экономии эксплуатационных расходов:

1. Снижение износа шин на 15-20%
2. Уменьшение расхода топлива на 10-15%
3. Сокращение времени простоев
4. Повышение производительности труда

Работа погрузчика становится более эффективной, что особенно важно при высокой стоимости аренды погрузчика. Быстрая окупаемость инвестиций делает установку каретки экономически обоснованной.

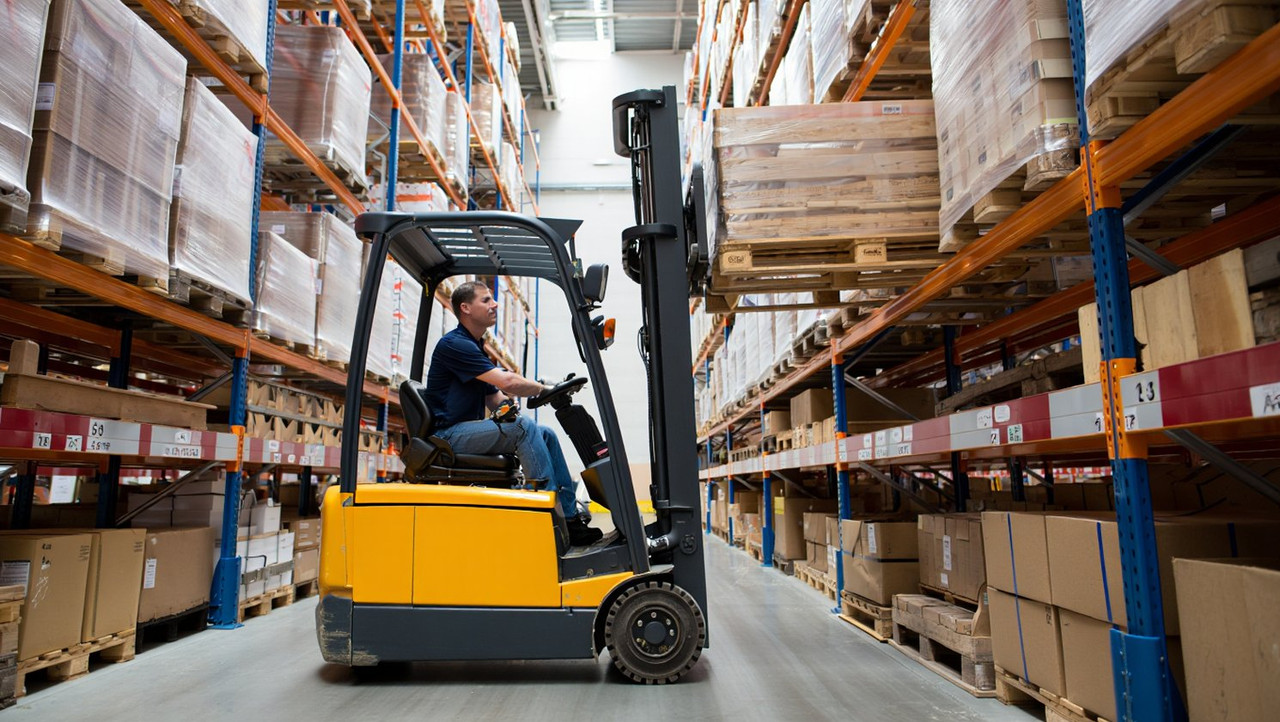

Области применения: узкие проходы, стеллажи, корабельные трюмы

Смещения сайдшифт находит применение в самых разнообразных условиях работы. Узкие складские проходы являются классической областью использования данного оборудования.

В условиях ограниченного пространства между стеллажами каретка позволяет точно размещать паллеты без риска повреждения конструкций. Это особенно важно при работе с высокими стеллажами, где точность критична.

Корабельные трюмы представляют особую сложность для операторов погрузчиков. Ограниченная маневренность в замкнутом пространстве компенсируется возможностью бокового смещения груза.

Специфические области применения

Железнодорожные вагоны требуют максимально плотной укладки груза. Каретка смещения позволяет использовать каждый сантиметр полезного пространства.

Морские контейнеры также выигрывают от использования систем бокового смещения. Точное позиционирование груза обеспечивает оптимальное использование объема.

Производственные цеха с технологическими ограничениями по размещению оборудования становятся доступными для эффективной работы погрузчиков с каретками смещения.

Влияние на производительность и безопасность работ

Смещения представляет собой не только инструмент повышения производительности, но и важный элемент обеспечения безопасности складских операций.

Снижение количества маневров уменьшает риск столкновений и повреждений. Оператор может сосредоточиться на контроле груза, а не на управлении машиной в ограниченном пространстве.

Плавность хода каретки обеспечивает сохранность груза при перемещении. Это особенно важно при работе с хрупкими или нестабильными грузами.

Эргономические аспекты

Снижение физической и психологической нагрузки на оператора является важным фактором безопасности. Меньше стресса означает меньше ошибок и аварийных ситуаций.

Улучшение обзорности благодаря сокращению маневров позволяет оператору лучше контролировать рабочую зону. Это снижает риск травмирования персонала.

Точность операций повышается благодаря возможности тонкой настройки положения груза. Это особенно важно при работе с дорогостоящими товарами.

Техническое обслуживание и эксплуатация каретки смещения

Каретка бокового смещения не требует специального технического обслуживания сверх стандартных процедур для вилочного погрузчика. Основное внимание уделяется состоянию гидравлической системы и подвижных элементов.

Ежедневный осмотр включает проверку гидравлических шлангов на предмет утечек и повреждений. Визуальный контроль направляющих и точек смазки должен стать обязательной процедурой.

Смазка подвижных деталей выполняется согласно регламенту производителя. Обычно интервал составляет 50-100 моточасов в зависимости от интенсивности использования.

Регламентное обслуживание

Плановое ТО каретки выполняется одновременно с обслуживанием основной машины. Проверяется состояние уплотнений, регулируется зазоры в направляющих, контролируется работа гидроцилиндра.

Замена гидравлической жидкости производится согласно общему регламенту погрузчика. Качество рабочей жидкости критично для долговечности системы смещения.

Калибровка системы управления может потребоваться после длительной эксплуатации или ремонта. Эта процедура выполняется специализированным сервисом.

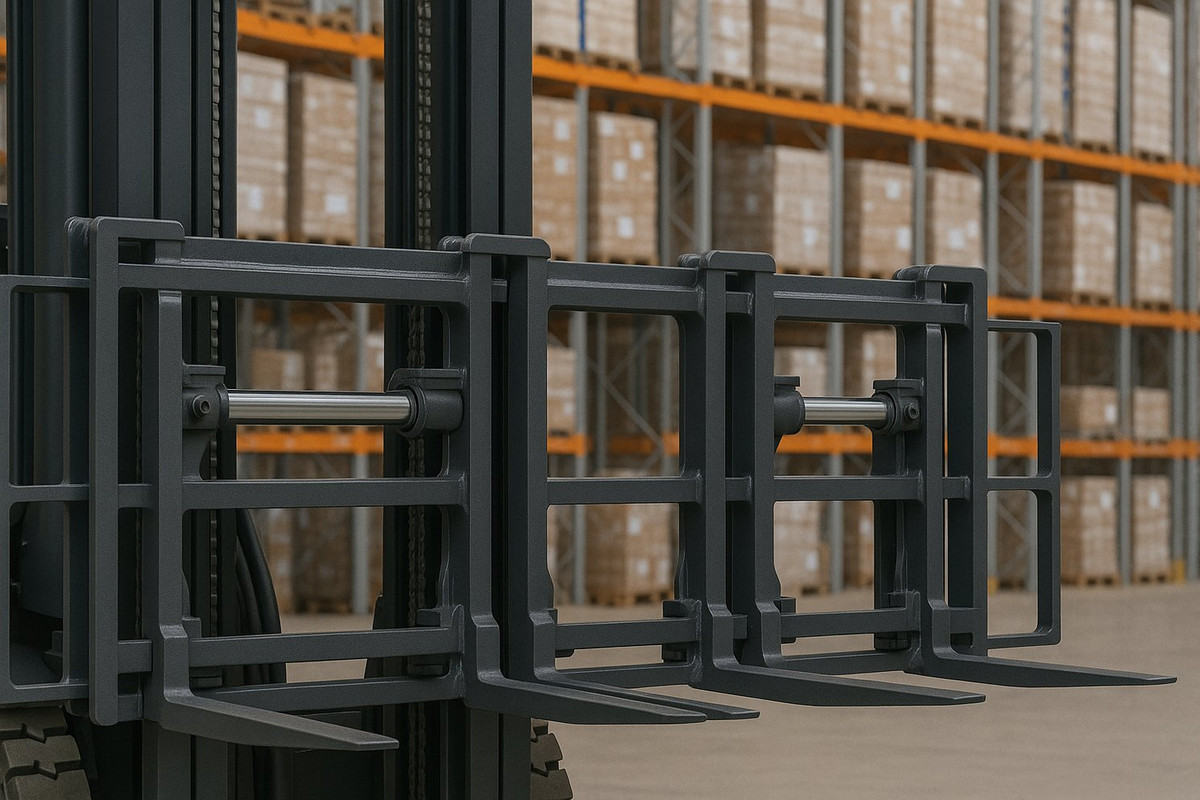

Мультисайдшифтеры и специализированные решения

Мультисайдшифтеры представляют собой продвинутое решение для работы с несколькими паллетами одновременно. Эти системы позволяют значительно увеличить производительность в специфических условиях.

Конструкция мультисайдшифтера включает несколько независимых секций, каждая из которых может перемещаться отдельно. Это открывает новые возможности для оптимизации складских операций.

Области применения мультисайдшифтеров включают крупные распределительные центры, где требуется одновременная обработка больших объемов однотипных грузов.

Специализированные каретки для конкретных задач

Каретки с увеличенным ходом смещения (до 400 мм) применяются в особых условиях, где стандартные решения недостаточны. Такие системы используются в портовых терминалах и крупных логистических комплексах.

Каретки с электроприводом обеспечивают более точное позиционирование и возможность программирования стандартных позиций. Это решение популярно в автоматизированных складах.

Комбинированные системы объединяют функции смещения с другими возможностями, такими как поворот или наклон вил. Такие решения максимально расширяют функциональность погрузчика.

Критерии выбора каретки для разных типов погрузчиков

Выбор подходящей каретки смещения зависит от множества факторов, включая тип погрузчика, условия эксплуатации и специфику грузов.

Электрические погрузчики обычно комплектуются интегрированными каретками, что обеспечивает оптимальное распределение веса и максимальную эффективность работы от батареи.

Бензиновые погрузчики и дизельные модели могут оснащаться как интегрированными, так и навесными системами в зависимости от специфики применения.

Факторы выбора по типу склада

Грузоподъемность является определяющим фактором при выборе класса каретки. Превышение номинальной нагрузки недопустимо и может привести к поломке оборудования.

Экономическая эффективность внедрения системы смещения

Расчет экономической эффективности установки каретки бокового смещения показывает быструю окупаемость инвестиций. Основные статьи экономии включают снижение эксплуатационных расходов и повышение производительности.

Сокращение времени выполнения операций на 25-30% прямо влияет на пропускную способность склада. Это особенно важно в периоды пиковых нагрузок.

Снижение износа шин и трансмиссии погрузчика уменьшает расходы на ремонт и обслуживание. Экономия может составлять до 20% от общих эксплуатационных затрат.

Расчет окупаемости

Типичный срок окупаемости каретки смещения составляет 8-12 месяцев при интенсивном использовании. Факторы, влияющие на окупаемость:

• Интенсивность использования погрузчика
• Сложность условий эксплуатации
• Стоимость рабочего времени оператора
• Цены на топливо и запчасти

Дополнительные выгоды включают повышение качества обслуживания клиентов за счет сокращения времени обработки заказов и снижения риска повреждения товаров.

Рекомендации по установке и настройке каретки смещения

Установка каретки бокового смещения должна выполняться только квалифицированными специалистами с использованием оригинального крепежа и соблюдением технологии производителя.

Подготовка погрузчика включает проверку состояния мачты, гидравлической системы и электрооборудования. Все выявленные неисправности должны быть устранены до начала установки.

Настройка системы управления требует калибровки датчиков положения и регулировки рабочего давления. Эти операции критичны для корректной работы оборудования.

Обучение операторов

Обучение персонала работе с кареткой смещения является обязательным условием безопасной эксплуатации. Программа обучения должна включать:

1. Принципы работы системы
2. Правила безопасной эксплуатации
3. Процедуры ежедневного осмотра
4. Действия в аварийных ситуациях

Практические занятия проводятся в реальных условиях работы с постепенным усложнением задач. Особое внимание уделяется координации движений и чувству габаритов.

Периодическая переподготовка операторов помогает поддерживать высокий уровень квалификации и безопасности работ.

Современные тенденции развития технологии смещения

Развитие технологий смещения каретки идет по пути повышения точности, надежности и интеграции с системами автоматизации склада.

Электронные системы управления позволяют программировать стандартные позиции и автоматизировать рутинные операции. Это особенно актуально для крупных логистических центров.

Интеграция с системами навигации и позиционирования открывает возможности для полной автоматизации складских процессов. Каретка смещения становится элементом интеллектуальной системы управления.

Перспективы развития

Будущее технологии связано с развитием автономных погрузчиков и роботизированных складов. Каретки смещения будут интегрированы в системы искусственного интеллекта для оптимизации операций.

Использование новых материалов и технологий производства позволит создавать более легкие и прочные конструкции с увеличенным ресурсом работы.

Экологические требования стимулируют разработку энергоэффективных систем с минимальным потреблением гидравлической мощности.

Заключение

Каретка бокового смещения является эффективным решением для повышения производительности и безопасности работы вилочных погрузчиков в условиях ограниченного пространства. Правильный выбор и грамотная эксплуатация этого оборудования обеспечивают быструю окупаемость инвестиций и долгосрочные конкурентные преимущества.

Современные системы смещения отличаются высокой надежностью, простотой обслуживания и широкими возможностями адаптации к различным условиям работы. Инвестиции в такое оборудование являются обоснованным шагом для любого предприятия, стремящегося к оптимизации складских процессов.
