Железобетонные стеновые панели и их виды

Издавна строительным материалом служили кирпич, камень, дерево. В прошлом веке был разработан новый вид строительства – возведение вертикальных стен из армированных бетонных плит стандартных размеров. Разработаны серии стеновых панелей различного назначения.

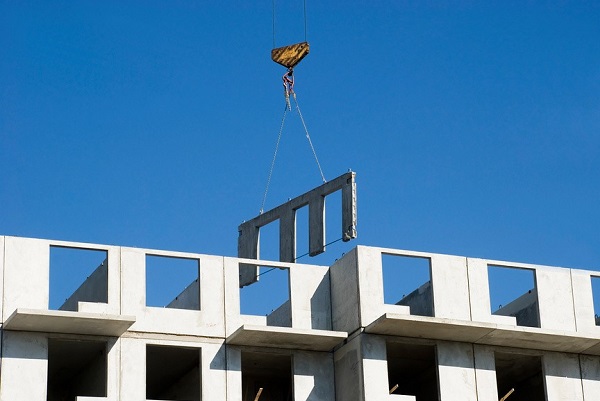

Железобетонные стеновые панели и их виды

Созданы альбомы чертежей для панелей разного вида, с расчетами, учитывающие особенности эксплуатации. ГОСТы на железобетонные стеновые панели предписывают, типоразмеры, виды бетона и стали для закладных и арматуры, место установки.

Типы и серии железобетонных стеновых панелей

Стеновая панель представляет железобетонную плиту, устанавливаемую вертикально. В зависимости от места применения используются пустотелые, монолитные железобетонные формованные изделия, сплошные или с выемками под окна и двери.

Стеновые ЖБИ выпускаются поточным методом. Это значит, объект собирается из разных панелей, относящихся к одной серии. Они унифицированы, относятся к одному альбому чертежей, независимо, строят дом в Москве или Чите. Набор отлитых деталей является конструктором для строителей.

Виды ж/б панелей и ГОСТы

  • Железобетонные наружные стеновые панели для жилых и общественных зданий могут отливаться из легкого пористого и тяжелого бетонов. Однослойные и двухслойные изделия соответствуют ГОСТ 11024-20-12
  • В строительстве жилых и административно-культурных объектов используют панели стеновые трехслойные железобетонные, монолитные или сборные, отвечающие требованиям ГОСТ 31310-2015.
  • Для контура цокольного этажа и подполья используют однослойные и двухслойные вертикальные конструкции соответствующие ГОСТ 11024-84 и ГОСТ 11118-73.
  • Внутренние стеновые панели из железобетона по характеристикам отвечают ГОСТ 12504-80.
  • Однослойные железобетонные стеновые панели для ограждения или инженерно- техническим конструкциям выпускаются по ТУ завода изготовителя.

Особые требования к арматурной сетке и закладным элементам. Для каждого вида плит применяется определенный вид стали, диаметр стержней, марка и класс арматурной сетки. Определяющими на этом этапе являются ГОСТ 31310-2005 и ГОСТ 1305-2003.

Значение серии ж/б изделий и альбома чертежей

В рамках ГОСТ разрабатывается серия внутренних или наружных железобетонных стеновых панелей с учетом допусков под условия эксплуатации, применяемого бетона, арматуры, закладных и схемы соединения блоков. То есть альбом регламентирует всю технологию от изготовления до установки стеновой плиты.

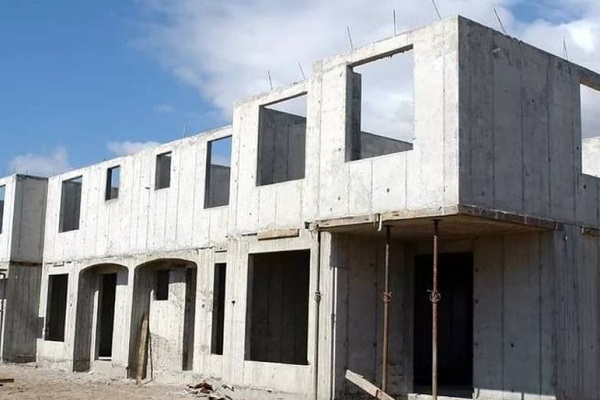

Железобетонные стеновые панели и их виды

Как пример, серия 1.432.1-21 трехслойных железобетонных стеновых панелей рассчитана для плит длиной 6 м, устанавливаемых в отапливаемом помещении. Воздушная среда – влажная и агрессивная. Для этой серии разработано 7 выпусков альбома.

Каждый несет рабочие чертежи для одного сегмента – стеновые панели, монтажные узлы, применяемая арматура и прочее. Характеристики и размеры стеновых железобетонных панелей

В зависимости от нагрузки, которую будет нести стеновая панель подбирается арматура и закладные. Причем армирование выполняется с предварительным напряжением или обычным способом.

Плотность бетона, для отливки:

  • особо легкий, с пористым наполнителем – 700 кг/м3;
  • легкий – массой до 1800 кг/м3;
  • тяжелый – плотность до 1800 кг/м3;
  • особо тяжелый – выше 2 500 кг/м3.

Вес стеновых железобетонных панелей зависит от марки бетона, и количества слоев в сборке. Панели могут использоваться в каркасном строительстве, закрепляться закладными на опору, и тогда сборные железобетонные стеновые панели считают не несущими.

Железобетонные стеновые панели и их виды

В бескаркасном контуре стеновые панели несущие, загруженные. Они могут быть также самонесущими и поэтажно несущими.

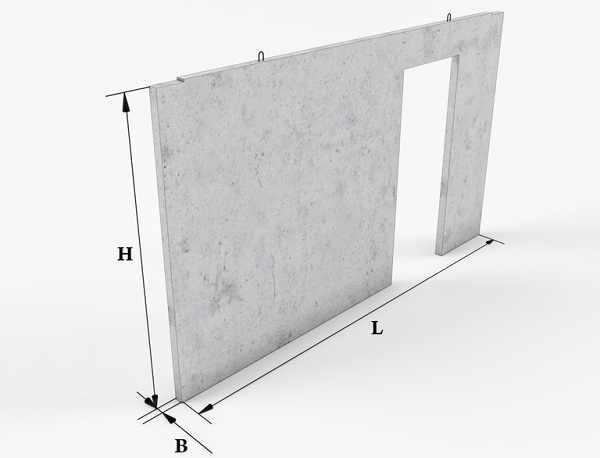

Размеры стеновых панелей

Типовые размеры наружных железобетонных стеновых панелей регламентированы ГОСТом.

  • Для жилых зданий используют плиты длиной 6 м, и 3 м, 1,5 м как доборные в проемах, с оконными гнездами, выемками под двери.
  • Для производственных помещений 6, 12 м длиной.
  • Высота всех плит 1,2 или 1,8 м.

Железобетонные стеновые панели и их виды

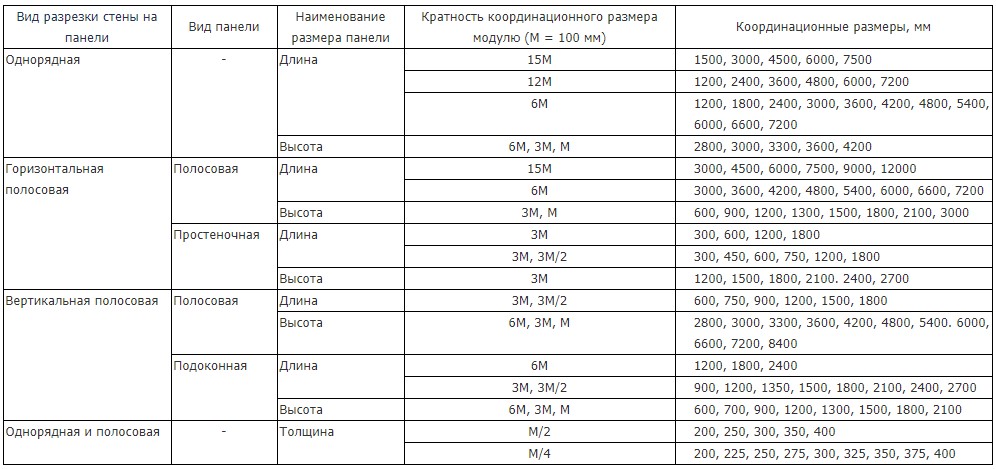

Примечания:

  1. Координационные высоты панелей, указанные в таблице выше, относятся к панелям, предназначенным для надземных этажей, а координационные толщины панелей – к однослойным и сплошным слоистым панелям. В случаях, когда в таблице приведено несколько модулей, координационный размер кратен одному из этих модулей.
  2. Координационную длину угловых панелей определяют в зависимости от толщины панелей и конструкции угловых стыковых соединений.
  3. Координационную длину простеночных панелей допускается принимать отличной от приведенной в таблице в случаях, когда это обосновано особенностями решения фасадов зданий.
  4. Координационную толщину панелей, кратную модулю М/4, равному 25 мм,следует предпочтительно принимать для слоистых панелей.
  5. Допускается при соответствующем технико-экономическом обосновании и с разрешения госстроев союзных республик принимать координационную толщину панелей более 400 мм.
  6. Допускается изготовлять панели координационными размерами, отличными от указанных в табл. 1, на действующем оборудовании до 01.01.91, а также в случаях, предусмотренных СТ СЭВ 1001-78.

Толщина железобетонных стеновых панелей

Толщина железобетонных стеновых панелей зависит от количества слоев и составляет 20-50 см. Внутренние железобетонные стеновые панели представляют крупногабаритные плиты на высоту этажа и нужную длину, до 6 метров.

Железобетонные стеновые панели и их виды

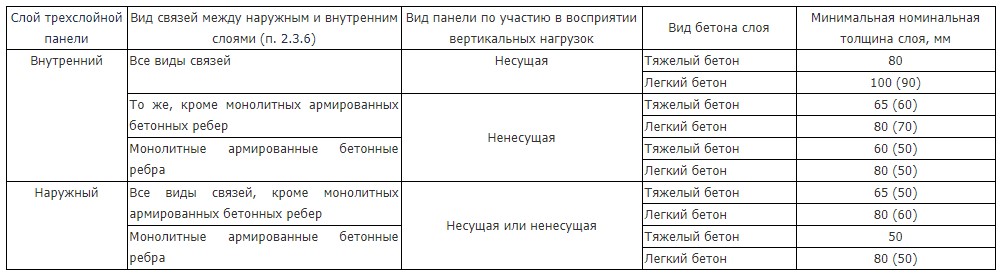

Примечание. Минимальную толщину слоя, указанную в скобках, допускается принимать по согласованию между проектной организацией – автором проектной документации на конкретные здания и предприятием-изготовителем при наличии технико-экономического обоснования, разработанного на основании экспериментальных данных, полученных для конкретных конструкций панелей с учетом условий их применения в зданиях и климатических воздействии.

Изготавливают их из обычного или гипсового бетона, укрепляют армирующей сеткой и покрываются слоем антикоррозийной замазки. Внутренняя плита обычно бывает однослойная, самонесущая.

На ребре каждой панели есть маркировка, которую нужно уметь читать:

  • Первая цифра 1, 2,3 показывает, сколько слоев в монолитной конструкции, а 4-6 – в сборной.
  • В- внутренняя, Н- наружная панель;
  • С – стены, Ц – цоколь, подвал, Ч – чердак.
  • размеры в дециметрах.

Порядок изготовления трехслойных железобетонных стеновых панелей

Однослойная плита изготавливается из бетона. Двухслойная имеет каркас, и теплозащитный слой, который одновременно выполняет функцию пароизоляции. Сверху конструкция покрывается цементно-песчаной стяжкой. Несущий слой устанавливают со стороны помещения.

Но в современном строительстве наиболее часто используют трехслойные стеновые плиты. Здесь панель с арматурой устанавливается на наружную сторону, укладывается слой теплоизоляции и внутренняя и наружная панель скрепляются арматурой.

Утеплитель в железобетонные стеновые панели выбирается, исходя из климатических условий эксплуатации. Армирование двухстороннее, каркасом и сеткой с защитой ее от ржавления специальной замазкой.

Крепление железобетонных стеновых панелей

Один из ответственных этапов панельного строительства – сборка каркаса здания или сооружения. На каждой панели предусмотрены специальные металлические элементы крепления, называемые закладными.

Какой тип замка выбрать, предписывает Типовая Технологическая Карта (ТТК) и является ссылочным документом в разработке ППР – проекта производства работ.

Однослойные или многослойные железобетонные панели закрепляют на каркасе одним из способов:

  • Методом сварки. Закладной элемент панели соединяется с ригелем балки с помощью стальных накладок.
  • Болтовое соединение – закладная и накладка соединяются винтовым соединением. От коррозии узел защищают бетонированием.
  • Соединение петля-скоба, когда накладка выполнена из арматуры, на нее вставляется петля закладной, место соединения бетонируется.
  • Самофиксирующие связи – когда замок выполняется между панелями. Одна из них имеет разомкнутую петлю, другая – выступающий штырь. При монтаже получается соединение, которое по действиям напоминает навешивание полотна двери на выступающие стержни.

Технические требования к стеновым панелям

Независимо, изготовлены железобетонные панели для промышленных зданий или жилых помещений они должны отвечать требованиям:

  • Точные размеры и формы с точно установленными закладными соединениями.
  • Соответствие веса и размера стандарту.
  • Соблюдение допусков, установленных ГОСТ, с погрешностью не более 10 мм.
  • Все металлические компоненты должны быть установлены заподлицо, для закладных допускается выход на 3 мм над поверхностью.

Заключение

Стеновые панели ускоряют и удешевляют строительство зданий и сооружений. Их используют в малоэтажном и высотном строительстве. Выбирая формованные изделия из железобетона, следует обращать внимание на соответствие плиты требованиям стандартов и ее назначение.
