Железобетонные плиты перекрытия и их виды

Железобетонные плиты перекрытия называют конструкции, которые формируют пол и потолок помещений. В частном домостроении перекрытия нередко выполняют из древесины, но если речь идет о капитальных постройках из кирпича, других штучных материалов или монолитного бетона, то многие отдают предпочтение готовым ЖБ изделиям.

При этом следует знать, какие типы железобетонных плит перекрытий предлагают производители, по каким критериям выбирают конструкции для монтажа на объекте.

Железобетонные плиты перекрытия и их виды

Классификация плит перекрытий

Согласно ГОСТ 26434-2015 «Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры», производители предлагают следующие варианты ЖБ конструкций для монтажа перекрытий:

  • сплошные однослойные (1П и 2П);
  • многопустотные (1ПК, 2ПК, ПБ).

Широкий спектр изделий представлен в ГОСТе 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия».

Тип плиты перекрытияТолщина (мм)Вид и диаметр пустот (мм)Принцип опирания
1ПК220круглые, 159по 2 сторонам
1ПКТ220круглые, 159по 3 сторонам
1ПКК220круглые, 159по 4 сторонам
2ПК220круглые, 140по 2 сторонам
2ПКТ220круглые, 140по 3 сторонам
2ПКК220круглые, 140по 4 сторонам
3ПК220круглые, 127по 2 сторонам
3ПКТ220круглые, 127по 3 сторонам
3ПКК220круглые, 127по 4 сторонам
4ПК260круглые, 159по 2 сторонам
5ПК260круглые, 180по 2 сторонам
6ПК300круглые, 203по 2 сторонам
7ПК160круглые, 114по 2 сторонам
ПГ260грушевидныепо 2 сторонам
ПБ220определяется проектомпо 2 сторонам

Рассмотрим подробнее основные параметры, в частности, размеры железобетонных плит перекрытия.

Панели ПК

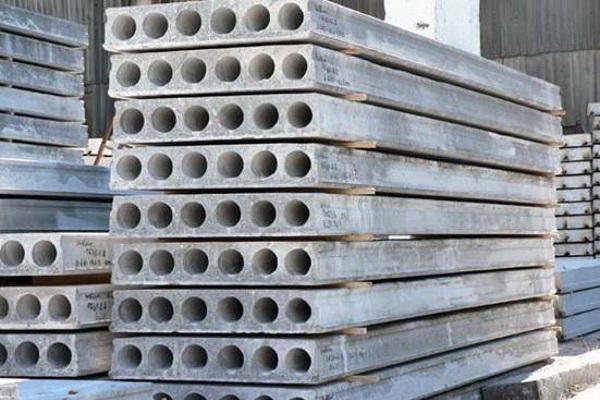

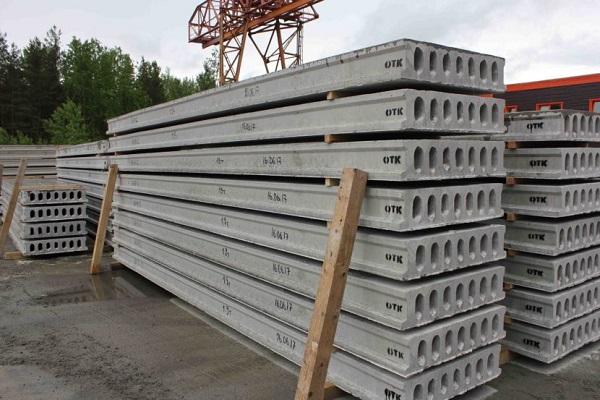

Это наиболее популярный вид строительных ЖБ изделий из представленных на рынке. Эти многопустотные плиты востребованы частными застройщиками и при строительстве многоэтажных домов, зданий различного назначения. Также железобетонные плиты перекрытия ПК применяются для защиты теплотрасс.

Железобетонные плиты перекрытия и их виды

Пустоты круглой, полукруглой или овальной формы располагаются по длине панели. Конструкции имеют ровную поверхность и рассчитаны на высокие эксплуатационные нагрузки. Многопустотные железобетонные плиты перекрытий имеют ряд достоинств, включая:

  • экономичность в изготовлении – из-за наличия пустот используется меньше бетона, экономится цемент;
  • высокие шумо- и теплоизоляционные показатели – воздушные прослойки внутри конструкции частично гасят звуковые волны и вибрации, плохо пропускают тепло;
  • практичность – внутренние пустоты в панелях можно использовать для прокладки инженерных коммуникаций – электрокабелей, слаботочной проводки, труб систем кондиционирования и т.д.

Наряду с плитами ПК используются панели ПКТ и ПКК, от базового варианта они отличаются по количеству сторон опирания, что видно из таблицы, приведенной выше.

Выбирая материалы для строительства, следует принять во внимание толщину, длину и ширину железобетонной плиты перекрытия.

Тип плитыКоординационные размеры плиты (мм)
ДлинаШирина
1ПК
2ПК
3ПК
От 2400 до 6600 включ. с интервалом 300, 7200, 75001000, 1200, 1500, 1800, 2400, 3000, 3600
1ПКТ90001000, 1200, 1500
1ПКТ
2ПКТ
3ПКТ
От 3600 до 6600 включ. с интервалом 300, 7200, 7500От 2400 до 3600 включ. с интервалом 300
1ПКК
2ПКК
3ПКК
От 2400 до 3600 включ. с интервалом 300От 4800 до 6600 включ. с интервалом 300, 7200
4ПКОт 2400 до 6600 включ. с интервалом 300, 7200, 90001000, 1200, 1500
5ПК6000, 9000, 120001000, 1200, 1500
6ПК120001000, 1200, 1500
7ПКОт 3600 до 6300 включ. с интервалом 3001000, 1200, 1500, 1800
ПГ6000, 9000, 120001000, 1200, 1500

Помимо размеров сборных железобетонных плит перекрытия учитывается диаметр пустот – чем меньше данный показатель, тем выше прочность панели. Также на максимальные показатели прочности (и на вес) влияют характеристики бетона (легкий или тяжелый) и толщина железобетонной плиты перекрытия.

На этапе проектирования постройки важно обратить внимание на несущие способности панелей, из которых планируется смонтировать перекрытие. Стандартные пустотные плиты, которые подходят для жилого строительства, способны выдержать нагрузку порядка 800 кг/м2. Для многоэтажных зданий с повышенными нагрузками, в том числе промышленных, предпочтительнее выбрать плиты с предварительно напряженным армированием – они выдерживают около 1200 кг/м2.

Популярность пустотных железобетонных плит перекрытия ПК во многом базируется на большом выборе типоразмеров плит – практически всегда можно подобрать подходящий вариант для использования в рамках конкретного проекта.

Панели ПБ

Новый вид пустотных плит отличается от классической серии ПК технологией производства и принципами армирования. Метод непрерывного формования и отсутствие поперечных связей в арматурном каркасе позволяет изготавливать панели любой удобной длины под заказ.

Железобетонные плиты перекрытия и их виды

Причем резать их можно не только поперек, но и под углом, чтобы использовать в постройках оригинальной формы. Панели ПБ максимально удобны для частных застройщиков – не требуется подгонять проект под стандартные типоразмеры плит перекрытий.

Панели ребристые

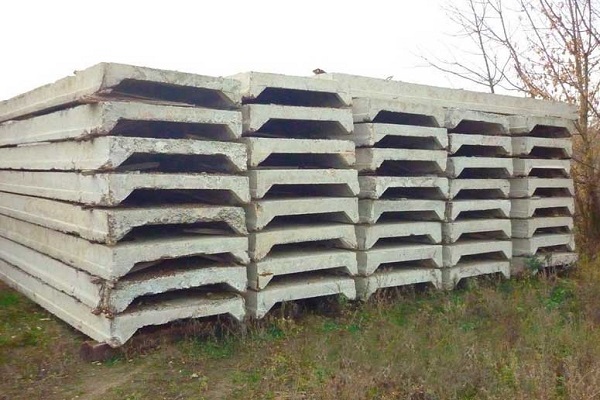

Ребристые железобетонные плиты перекрытий имеют П-образную конфигурацию благодаря продольным ребрам на нижней поверхности плиты. За счет этих ребер-балок и армирования плиты отличаются жесткостью и устойчивостью к нагрузкам на изгиб при относительно небольшой толщине.

Железобетонные плиты перекрытия и их виды

В частном домостроении данная серия железобетонных плит перекрытия практически не используется, поскольку возникают сложности с эстетичной отделкой потолка.

Плиты ребристые
ИзделиеРазмер (мм)Масса (кг)
ДлинаШиринаВысота
ПРТм-111703909065
ПРТм-213703909076
ПРТм-315703909087
ПРТм-4177039090100
ПРТм-51970390120128
ПРТм-62170390120141
ПРТм-72370390120154
ПРТм-82570390120167
ПРТм-92770390120180
ПРТм-102970390150197
ПРТм-113170390150206
ПРТм-123370390150227
ПРТм-133570390150240

Заводы ЖБИ выпускают плиты перекрытий с ребрами жесткости высотой:

  • 300 мм – для построек общественного назначения, для чердачных перекрытий жилых зданий;
  • 400 мм – для крупных построек промышленного и коммерческого назначения.

Стандартная длина железобетонной плиты перекрытия с ребрами составляет 6 или 12 метров, могут изготавливаться изделия длиной 18 метров.

Сплошные плиты

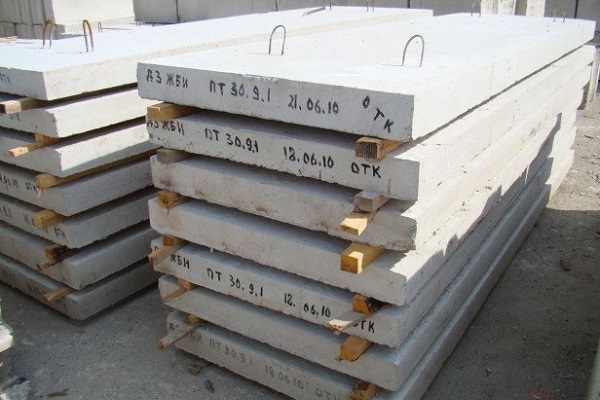

Панели без пустот обычно используются в качестве доборных элементов при монтаже перекрытий. Из-за отсутствия воздушных прослоек они не обеспечивают тепло- и шумозащиту, но характеризуются высокой прочностью – способны выдерживать нагрузку от 1000 до 3000 кг/см2. Панели подходят для перекрытия кладовок, санузлов, коридоров.

Железобетонные плиты перекрытия и их виды

Стандартная высота сплошной железобетонной плиты перекрытия – 120 или 160 мм, длина – 1800-5000 мм. Сплошные панели отличаются солидным весом при небольших габаритах – 600-1500 кг.

Монолитные плиты

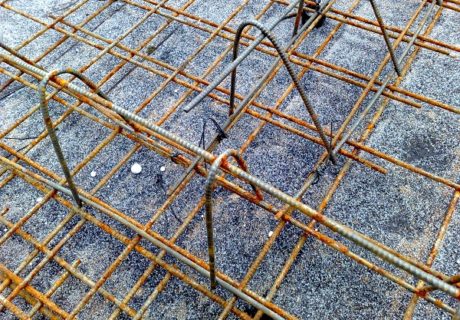

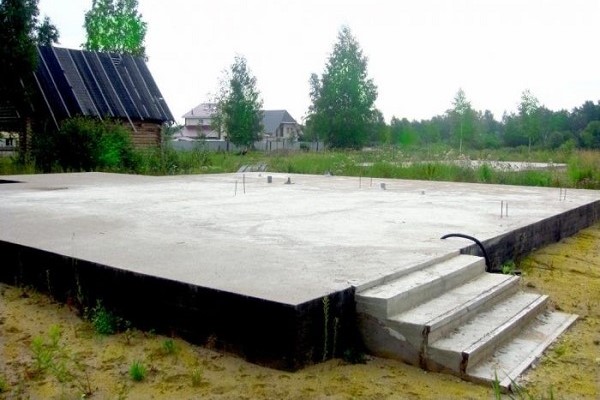

Монолитная железобетонная плита перекрытия создается непосредственно на месте в ходе строительных работ. Данный вариант обычно используется, если весь дом или его каркас возводится по монолитной технологии.

Железобетонные плиты перекрытия и их виды

Преимущество – отсутствие необходимости привязывать размеры и конфигурацию помещений к стандартным габаритам сборных плит перекрытия. Недостатков у монолитных плит несколько:

  • низкая шумо- и теплозащита по причине отсутствия пустот;
  • трудоемкость монтажа – упростить работы поможет несъемная опалубка, если она предусмотрена проектом;
  • высокая себестоимость конструкции.

Принципы расчета перекрытий

Чтобы постройка прослужила не одно десятилетие, необходимо правильно подобрать  сборные железобетонные плиты перекрытия или грамотно рассчитать монолитную конструкцию.

При этом учитывается длительная нагрузка (от выше расположенных строительных конструкций, мебели, техники и т.д.), а также кратковременная (люди, оборудование для строительства и ремонта и т.д.). В расчет берется статические и динамические воздействия на перекрытие, сосредоточенная и распределительная нагрузка, прочность опорных конструкций, собственный вес плиты.

Расчеты следует доверить профессионалам, особенно если речь идет о монолитных перекрытиях. При самостоятельном строительстве небольшого частного дома проще самостоятельно выбрать стандартные плиты перекрытия, так как их несущая способность известна. Если самостоятельные расчеты оказались не верны, или дом получил повреждение в результате землетрясения, пожара или иных внешних воздействий, можно выполнить усиление плит перекрытия.

Заключение

Сборный железобетон существенно упрощает монтаж перекрытий, широкий выбор панелей позволяет выбрать подходящий вариант для любой постройки. При этом важно, чтобы расчетная нагрузка на железобетонные плиты перекрытия соответствовала реальной.
