Правила укладки плит перекрытий на конструкцию

Монтаж перекрытий в строящемся здании может осуществляться различными способами, в том числе с использованием металлических или деревянных балок, путем обустройства монолитной ЖБ плиты. Но самым распространенным вариантом является укладка плит перекрытия – готовых конструкций из железобетона.

Правила укладки плит перекрытий на конструкцию

Прочность и надежность здания напрямую зависит от соблюдения технологии при монтаже плит.

Виды железобетонных плит перекрытия

Производители выпускают несколько видов ЖБ плит стандартных типоразмеров для обустройства перекрытий:

  • шатровые (ребра расположены по периметру);
  • с продольными ребрами;
  • плоские (цельные, без пустот);
  • многопустотные (с продольными пустотами круглой или овальной формы).

Наиболее активно используются плоские и многопустотные плиты. При этом плоские (ПТ), толщиной от 80 до 120 мм, выполняют функцию доборных элементов. Они меньше многопустотных по длине и ширине, и применяются для перекрытия кладовок, санузлов, узких коридоров и т.д.

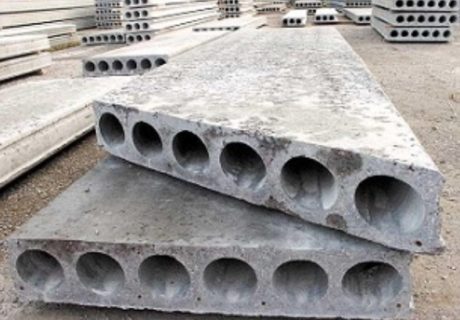

Среди многопустотных ЖБ плит наибольшей популярностью пользуются круглопустотные (ПК) и плиты непрерывного формования (ПБ). Наличие пустот уменьшает вес плиты и повышает ее тепло- и звукоизоляционные показатели.

Плиты ПК используются для строительных работ на протяжении нескольких десятилетий. Стандартные изделия массового производства имеют толщину 220 мм и длину от 2700 мм до 9000 мм с шагом 300 мм. Ширина составляет 1000 мм/1200 мм/1500 мм/1800 мм.

Стандартные круглопустотные плиты применяются в индивидуальном строительстве, но на этапе проектирования постройки важно учитывать их габариты и особенности монтажа – от этого зависит расстояние между стенами, на которые будет опираться плита. Изготовление плит ПК под заказ нестандартной длины заметно повысит их стоимость, так как производителю придется изготовить специальную опалубку.

Плиты ПБ имеют ту же толщину и ширину, что и ПК, при этом технология изготовления позволяет получать ЖБ непрерывного формования любой длины. Это дает возможность заказывать конструкции требуемой длины для строительства по индивидуальному проекту. К недостаткам плит ПБ относят отсутствие всесторонне проработанной нормативной документации и относительно малый опыт применения.

Основные принципы укладки пустотных плит перекрытия

Базовые правила укладки плит перекрытия:

  1. Элементы сборного ЖБ перекрытия должны опираться на стеновые или фундаментные конструкции короткими сторонами.
  2. Перед монтажом пустоты на торцах требуется заделать специальными бетонными вкладышами либо легким бетоном М200 – это сделает плиты прочнее в узлах защемления стеной.
  3. На опоры требуется нанести строительный раствор. Марка – от М100 и выше, толщина слоя – от 20 мм.
  4. Плиту запрещается переворачивать. Чтобы конструкция выдерживала высокие нагрузки, в нижней плоскости плиты предусмотрено усиленное армирование, противостоящее растяжению. Неправильно установленная плита может переломиться в ходе эксплуатации. Нижняя поверхность ЖБ изделия (будущий потолок помещения) гладкая, верхняя – шершавая, неровная.
  5. Монтажные работы производятся силами трех-четырех человек, задействуется подъемная спецтехника. Один человек осуществляет крепление плиты к крановому крюку при помощи четырехветвевого стропа, двое других занимаются укладкой плиты на отведенное ей место и отцепляют строп. Если работы ведутся вне зоны обзора крановщика, дополнительно требуется человек, подающий команды оператору крана.
  6. Плиты укладываются максимально плотно. Если длина помещения не является кратной ширине элементов, оставшийся зазор между плитами перекрытия при укладке заделывают монолитным бетоном, предварительно установив опалубку.
  7. На заключительном этапе монтажа производят анкеровку ЖБ плит со стенами и между собой, чтобы обеспечить жесткость всей конструкции. Шаг установки анкеров на стенах – 2-3 метра. Перекрытие всего этажа должно представлять собой жесткий цельный диск, чтобы постройка была устойчива и максимально долго не разрушалась при высокой сейсмической активности.

Укладка плит перекрытия на фундамент: правила установки

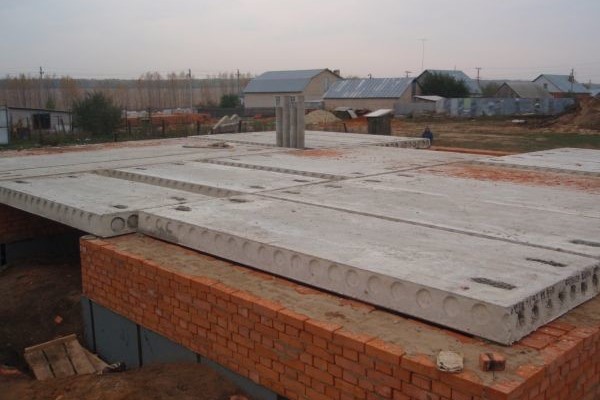

При строительстве зданий из кирпича, пенобетонных или газобетонных блоков обычно выполняют укладку плит перекрытия на фундамент или стены цокольного этажа.

Если фундаментное основание или цоколь выполнен из фундаментных блоков, а не представляют собой монолит, требуется усилить конструкцию монолитным бетонным армопоясом. За счет этого:

  • нагрузка от перекрытия станет распределяться равномерно;
  • у ленточного фундамента увеличится прочность на изгиб;
  • будет выровнен обрез фундамента, что позволит правильно расположить плиты;
  • повысится жесткость здания, его стойкость к небольшим подвижкам грунта.

Фундаментные блоки изготавливаются без армирования, поэтому они теряют прочность при нагрузках на изгиб. Именно такие нагрузки возникают, когда на конструкции из блоков укладывают плиты перекрытия, так как опорой служит не вся ширина блока, а только полоса с внутренней стороны.

Избежать риска разрушения фундамента или стен цоколя помогает армирование монолитного бетонного пояса. Согласно нормативам, его толщина должна составлять 200 мм, материалом изготовления служит бетон В20. Пространственный арматурный каркас состоит из четырех прутов, уложенных вдоль стены и соединенных между собой по вертикали и горизонтали стальными стержнями.

Подготовка к монтажу

Согласно правилам укладки плит перекрытия на фундамент и цоколь, минимальная величина опирания составляет:

  1. для бетонного основания – 60 мм;
  2. для кирпичного цоколя:
  • 70 мм для плит длиной до 4000 мм;
  • 90 мм для плит длиной свыше 4000 мм.

Рекомендуется во всех случаях увеличить величину опирания до 120 мм чтобы повысить прочность постройки. Такой подход позволяет обеспечить необходимый запас на случай, если плиты будут уложены с небольшим смещением.

При укладке плит перекрытия на цоколь или фундамент опираться они должны только короткими сторонами. Использование промежуточных опор не даст железобетонной плите нормально работать под нагрузками, и в дополнительной точке опирания конструкция будет разрушаться.

Правила укладки плит перекрытий на конструкцию

Торцы плит требуется теплоизолировать, чтобы исключить возникновение мостиков холода – это грозит выпадением конденсата, высокими теплопотерями здания и большими расходами на отопление в холодный сезон. Минеральную вату и пенопласт необходимо обернуть в полиэтиленовую пленку для защиты от влаги, экструдированный пенополистирол в гидроизоляции не нуждается.

Перед началом монтажных работ требуется определить место для установки грузоподъемной техники – нельзя допустить, чтобы грунт сместился под ее тяжестью и давил на стенку фундамента или цоколя с риском ее разрушить. Сам монтаж осуществляется по общим правилам, описанным выше.

Укладка железобетонных перекрытий на стены

Технология укладки плит перекрытия на стену выбирается с учетом особенностей материала, из которого возведены стеновые конструкции.

Стены из газобетона

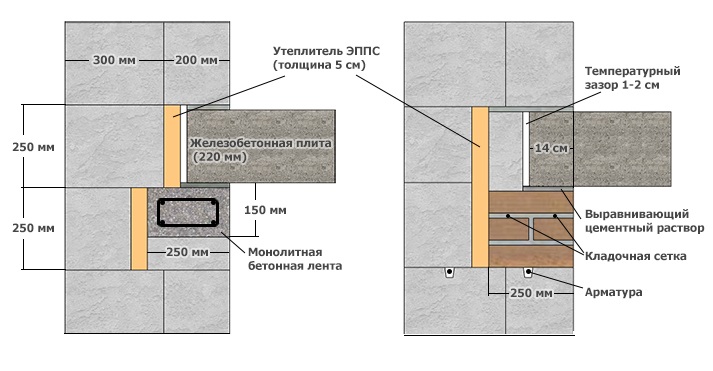

По контуру постройки из газобетонных блоков требуется возвести бетонный армопояс. Монолитная конструкция обустраивается на внешних несущих стенах, а также на внутренних, если они стоят на фундаментном основании.

Правила укладки плит перекрытий на конструкцию

Ключевые требования:

  • для армированного монолитного пояса применяют бетон В15 или более высокого класса прочности;
  • ширина пояса должна соответствовать ширине стены, но для стен шириной более 500 мм допускается уменьшить данный показатель армопояса на 100-150 мм;
  • плиты и пояс дополнительно соединяются при помощи сварки закладных деталей.

Глубина опирания при укладке плит на газобетонные блоки должна соответствовать нормативам:

  • от 40 мм при опирании по контуру:
  • от 50 мм для ЖБ изделий длиной до 4200 мм при опирании по двум сторонам;
  • от 70 мм для ЖБ изделий длиной более 4200 мм при опирании по двум сторонам.

Стены из кирпича

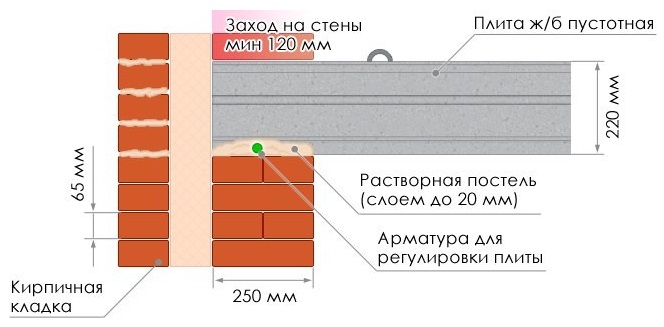

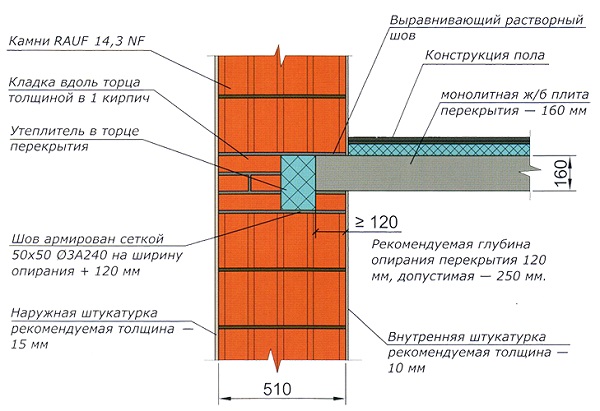

Стены из кирпича возводятся на полную толщину до запроектированной высоты потолка. Далее кладка выполняется только с внешней стороны здания, благодаря чему формируется ниша, куда будет уложен край плиты перекрытия.

Правила укладки плит перекрытий на конструкцию

Минимально допустимая глубина опирания по нормативам составляет 90 мм. Но при проектировании обычно предусматривают глубину опирания 120 мм (половина кирпича) и формируют нишу глубиной 130 мм, чтобы оставить термоизоляционный зазор, иначе перекрытие будет служить мостиком холода.

Для укладки плит перекрытия на кирпичную стену применяют тот же раствор, что использован для кладки кирпичей.

Часто встречающиеся ошибки

Правильная укладка плит перекрытия – залог надежности здания. К часто встречающимся ошибкам при монтаже можно отнести:

  1. Использование поврежденных плит. Тонкие неглубокие трещины можно заделать раствором и использовать плиту на малонагружаемом участке перекрытия. Если трещина сквозная, такое изделие пускают на изготовление коротких секций или выбраковывают. Чаще всего плиты повреждаются при нарушении правил транспортировки.
  2. Глубину опирания ниже установленного минимума. В такой ситуации нагрузка от плиты приходится на край кирпичной кладки или армопояса, что провоцирует его медленное разрушение.
  3. Чрезвычайно большая глубина опирания. В такой ситуации плита оказывается защемленной внутри стены и не может правильно работать под нагрузками. В результате она начинает разрушать кладку. Помимо этого торец плиты оказывается близко к внешней стороны стены, что увеличивает теплопотери здания.
  4. Неправильная анкеровка или ее отсутствие. Если плиты, из которых состоит сборное перекрытие, не связаны между собой и со стенами, либо анкеровка выполнена неправильно, жесткость конструкции недостаточна и есть риск подвижек плит и стен, особенно в условиях сейсмики. Это угрожает устойчивости и целостности постройки.

Заключение

Подбором панелей для перекрытий следует заняться на этапе проектирования постройки – это позволит избежать лишних хлопот по заделке свободного пространства между плитами. Важно соблюдать правила хранения и транспортировки ЖБ изделий – многопустотные плиты нельзя укладывать друг на друга без деревянных прокладок.
